一种活体蚊虫诱捕装置的制作方法

本技术属蚊虫诱捕，特别是涉及一种活体蚊虫诱捕装置。

背景技术：

1、蚊虫是多种病原的载体，容易传播包括疟疾、登革热等在内的多种疾病，严重危害人类健康，因此夏秋季对蚊虫的扑杀研究作为防疫的重点。目前，市场上出现各种各样的灭蚊虫装置来对蚊虫进行捕杀，其主要分为电击型灭虫灯、光诱捕虫灯和化学灭蚊装置三种。

2、电击型灭虫灯是将飞虫引来，当飞虫靠近灯光时，碰到安装在光源外围附近的电网所产生的高压电流电死，在飞虫靠近电网时会产生触电火花、高压电感磁场及虫体烧焦的臭味及气体，此方法既不够卫生又容易产生触电的危险；光诱捕虫灯，该灯光谱单一，抗衰减性差，引诱效果不好，能有效引诱的蚊虫种类有限；化学灭蚊方法利用药物喷洒实现防疫消杀，对周围环境有污染，长时间过多地密切接触会对人体健康带来不良影响。并且大部分捕蚊器不能保证蚊虫的存活。

技术实现思路

1、本实用新型的主要目的是提出了一种活体蚊虫诱捕装置，可以有效解决背景技术中的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：

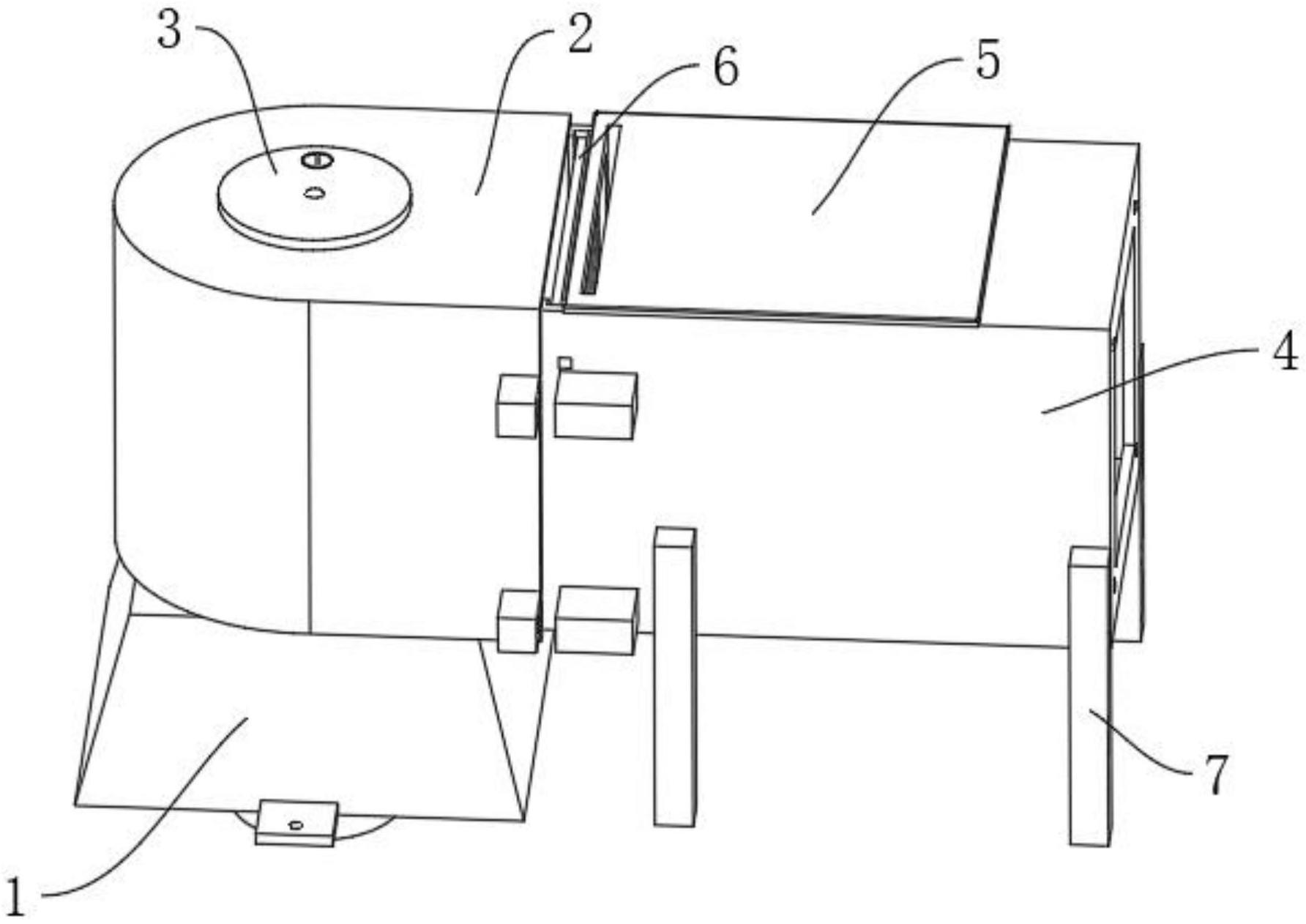

3、一种活体蚊虫诱捕装置，包括

4、喇叭口，上端面上具有第一小孔；

5、连接壳体，固定安装在所述喇叭口的上端面上，所述连接壳体的底部具有第二小孔，所述第二小孔与所述第一小孔相连通，所述连接壳体的顶部具有第三小孔，所述连接壳体的侧边具有连接开口；

6、二氧化碳管道，设置在所述喇叭口和所述连接壳体中，所述二氧化碳管道穿过所述第一小孔、第二小孔和第三小孔，所述第一小孔和第二小孔的直径大于所述二氧化碳管道的外径，所述第三小孔的直径与所述二氧化碳管道的外径相等，所述二氧化碳管道穿过所述第一小孔和第二小孔的一端为出气端，穿过所述第三小孔的一端为进气端；

7、箱体，具有进风口和排风口，所述箱体的进风口与所述连接壳体的连接开口相连通，所述箱体的顶部具有捕蚊笼放置开口；

8、捕蚊笼，通过所述捕蚊笼放置开口可取放地设置在所述箱体内，所述捕蚊笼的前端面具有开口，所述捕蚊笼的后端面设置有若干圆孔；及

9、排风风扇，固定安装在所述箱体内且位于所述捕蚊笼与出气口之间。

10、优选的，所述箱体的进气口设置有百叶窗。

11、优选的，所述捕蚊笼的上端面的前侧具有隔板槽，所述隔板槽内活动设置有隔板。

12、优选的，所述第一小孔的外部圆周上设置有凸起的空心圆柱，所述空心圆柱的外径与所述第二小孔的直径相等。

13、优选的，所述箱体上设置有自保持电磁铁，通过所述自保持电磁铁控制所述百叶窗的开合。

14、优选的，所述箱体上设置有直流正反转遥控开关组件，所述直流正反转遥控开关组件与所述风扇和自保持电磁铁电性连接。

15、优选的，所述喇叭口为梯形喇叭口。

16、优选的，所述捕蚊笼放置开口上设置有定位槽，所述捕蚊笼上设置有与所述定位槽配合的定位块。

17、优选的，所述箱体的底部设置有四个支撑柱。

18、本实用新型提供了一种活体蚊虫诱捕装置，具备以下有益效果；

19、通过二氧化碳管道的出气端释放二氧化碳气体将蚊虫聚集至喇叭口开口处，引诱效果好，可以吸引各种种类的蚊虫，捕捉效率高，再通过排风风扇将蚊虫吸附至捕蚊笼中，直接捕获活体蚊虫，对环境无污染，安全又卫生。

技术特征：

1.一种活体蚊虫诱捕装置，其特征在于：包括

2.根据权利要求1所述的一种活体蚊虫诱捕装置，其特征在于：所述箱体的进气口设置有百叶窗。

3.根据权利要求1所述的一种活体蚊虫诱捕装置，其特征在于：所述捕蚊笼的上端面的前侧具有隔板槽，所述隔板槽内活动设置有隔板。

4.根据权利要求1所述的一种活体蚊虫诱捕装置，其特征在于：所述第一小孔的外部圆周上设置有凸起的空心圆柱，所述空心圆柱的外径与所述第二小孔的直径相等。

5.根据权利要求2所述的一种活体蚊虫诱捕装置，其特征在于：所述箱体上设置有自保持电磁铁，通过所述自保持电磁铁控制所述百叶窗的开合。

6.根据权利要求5所述的一种活体蚊虫诱捕装置，其特征在于：所述箱体上设置有直流正反转遥控开关组件，所述直流正反转遥控开关组件与所述排风风扇和自保持电磁铁电性连接。

7.根据权利要求1所述的一种活体蚊虫诱捕装置，其特征在于：所述喇叭口为梯形喇叭口。

8.根据权利要求1所述的一种活体蚊虫诱捕装置，其特征在于：所述捕蚊笼放置开口上设置有定位槽，所述捕蚊笼上设置有与所述定位槽配合的定位块。

9.根据权利要求1所述的一种活体蚊虫诱捕装置，其特征在于：所述箱体的底部设置有四个支撑柱。

技术总结
本技术涉及一种活体蚊虫诱捕装置，包括喇叭口、连接壳体、二氧化碳管道、箱体、捕蚊笼及排风风扇，喇叭口的上端面具有第一小孔；连接壳体固定在喇叭口的上端面上，连接壳体的底部具有第二小孔，第二小孔与第一小孔相连通，连接壳体的顶部具有第三小孔，连接壳体的侧边具有连接开口；二氧化碳管道穿过第一小孔、第二小孔和第三小孔；箱体的进风口与连接壳体的连接开口相连通，捕蚊笼可取放地设置在箱体内，排风风扇位于捕蚊笼与出气口之间。通过二氧化碳管道的出气端释放二氧化碳气体将蚊虫聚集至喇叭口开口处，引诱效果好，捕捉效率高，再通过排风风扇将蚊虫吸附至捕蚊笼中，直接捕获活体蚊虫，对环境无污染，安全又卫生。

技术研发人员：田桢干,王强,郁施伟,李深伟,胡洪涛
受保护的技术使用者：上海国际旅行卫生保健中心(上海海关口岸门诊部)
技术研发日：20221114
技术公布日：2024/1/12
