一种便携式苗木枝干固定器的制作方法

本技术涉及园林绿化，具体为一种便携式苗木枝干固定器。

背景技术：

1、苗木枝干固定器是一种适用于园林种植，能够对一些刚种植还未进行稳固的苗木进行固定支撑，使其能够平稳的在土壤中进行生长，大大的提高了苗木种植的成活率，但是现有技术的仍存在以下缺陷：

2、1、在苗木枝干固定器对树木枝干进行固定后，随着树木枝干的成长，树木的直径在不断增加，需要人工手动将固定板拆除后，重新按树木枝干的直径进行固定，较为繁琐且费时费力；

3、2、现有的苗木枝干固定器不便于单人进行携带，需要多人配合才能完成安装，导致人工成本较大。

4、鉴于此，我们提出一种便携式苗木枝干固定器。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种便携式苗木枝干固定器。

2、本实用新型的技术方案是：

3、一种便携式苗木枝干固定器，包括第一半环，所述第一半环的端部开设有活动槽，所述活动槽内部贯穿设置有连接轴，所述连接轴上设置有连接块，所述连接块远离所述连接轴的一端设置有第二半环，所述第一半环与所述第二半环贴合的端部设置有固定组件，所述第一半环与所述第二半环上端穿插设置有螺杆，所述螺杆的一端设置有把手，所述螺杆的另一端设置有抵紧块，所述第一半环与所述第二半环下端开设有凹槽，所述凹槽内部穿插设置有转轴，所述转轴的下方设置有支撑杆。

4、优选的，所述固定组件包括卡接块，所述卡接块相对的一侧设置有竖板，所述竖板之间设置有连杆，所述连杆上套设有活动块，所述活动块内侧设置有衔接块，所述衔接块上活动设置有锁紧环。

5、优选的，所述卡接块固定设置在第一半环上，所述竖板固定设置在所述第二半环上，所述连杆的两端与所述竖板固定连接，所述活动块位于所述竖板之间且转动设置在所述连杆上，所述活动块远离所述竖板的一侧固定设置有所述衔接块，所述锁紧环贯穿所述衔接块且与所述衔接块转动连接。

6、优选的，所述螺杆贯穿所述第一半环与所述第二半环的上端且与所述第一半环和所述第二半环螺纹连接，所述螺杆的一端固定设置有所述抵紧块，所述螺杆的另一端固定设置有所述把手，所述抵紧块的侧面呈圆弧状。

7、优选的，所述第一半环与所述第二半环的下端开设有三个所述凹槽，所述转轴固定设置在所述凹槽内部，所述支撑杆的顶端固定设置有连接件，所述支撑杆通过所述连接件与所述第一半环与所述第二半环转动连接。

8、优选的，所述支撑杆的底端固定设置有钻头，所述钻头为圆锥状。

9、优选的，所述连接轴固定设置在所述活动槽内部，所述连接块的一端与所述第二半环固定连接，所述连接块的另一端转动设置在所述连接轴上。

10、与现有技术相比，本实用新型的有益效果是：

11、1本实用新型通过设置第一半环和第二半环，在第一半环和第二半环上等间距设置有螺杆，螺杆的一端设置有把手，另一端设置有抵紧块，通过人力转动把手，使得螺杆可以在第一半环和第二半环上运动，从而使得抵紧块可以向靠近或远离第一半环和第二半环的圆心方向运动，进而使得抵紧块的位置可以通过转动螺杆进行调节，能够适应不同直径的树干；

12、2本实用新型通过设置固定组件，当向卡接块方向转动固定组件中的活动块时，使得衔接块上的锁紧环随之向卡接块方向运动，通过人力去调节锁紧环的位置，直至锁紧环位于卡接块的上方，再反向转动活动块，使得锁紧环卡设在卡接块的内部，从而实现了第一半环和第二半环之间的锁紧，同理向卡接块方向转动活动块后，将锁紧环从卡接块处取出，就可以使得第一半环和第二半环之间可以打开，解决了现有的苗木枝干固定器需要多人配合才能完成安装的问题；

13、3本实用新型通过设置第一半环和第二半环，并在第一半环和第二半环的下端设置凹槽，使得支撑杆可以通过转轴进行转动，从而使得支撑杆展开时，与底部的钻头相互配合，可以对树干形成三角支撑，保证了此装置的稳定性，不用时，又可以将支撑杆进行回收，减少他的占地空间，便于携带，方便实用。

技术特征：

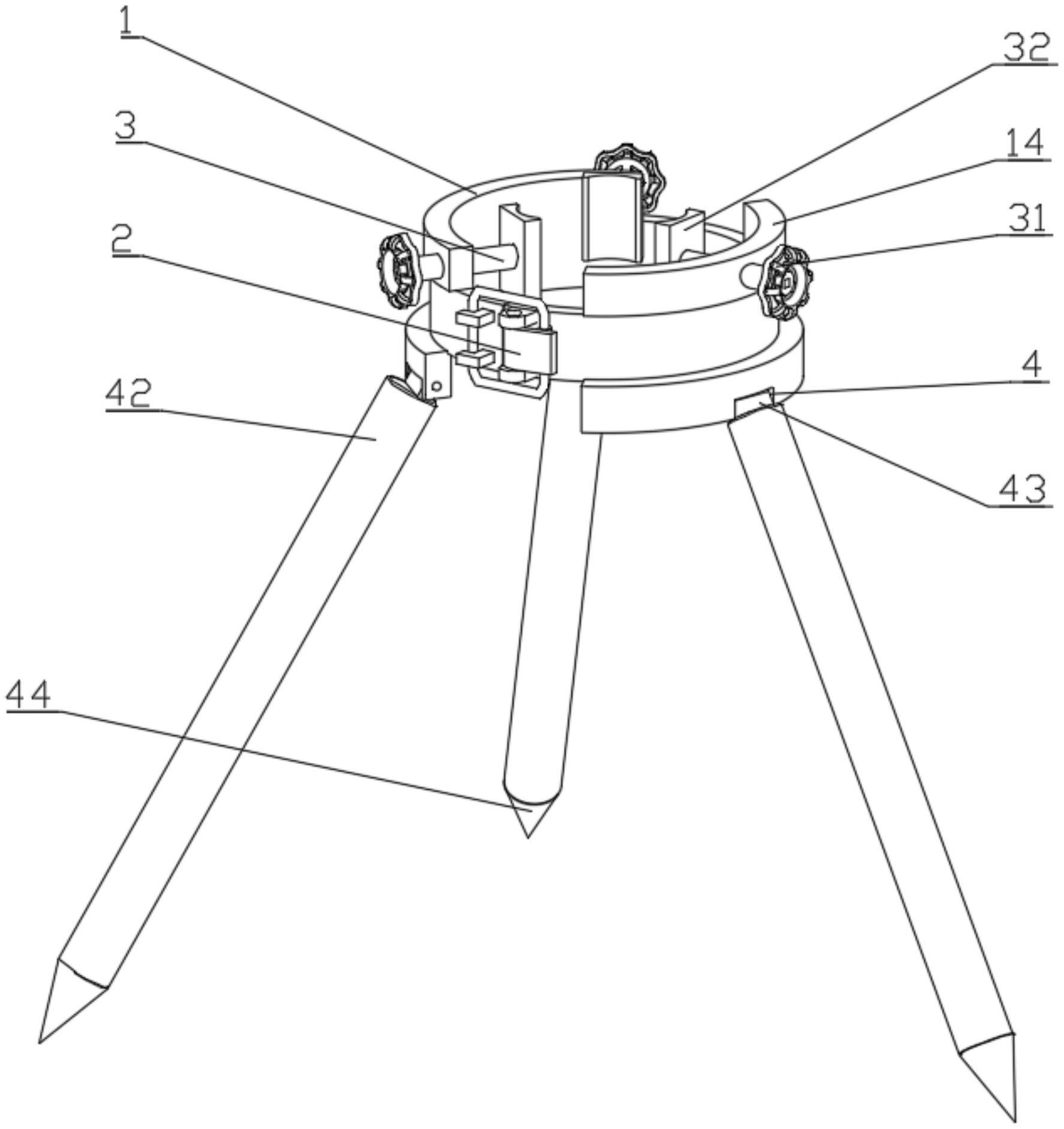

1.一种便携式苗木枝干固定器，包括第一半环（1），其特征在于：所述第一半环（1）的端部开设有活动槽（11），所述活动槽（11）内部贯穿设置有连接轴（12），所述连接轴（12）上设置有连接块（13），所述连接块（13）远离所述连接轴（12）的一端设置有第二半环（14），所述第一半环（1）与所述第二半环（14）贴合的端部设置有固定组件（2），所述第一半环（1）与所述第二半环（14）上端穿插设置有螺杆（3），所述螺杆（3）的一端设置有把手（31），所述螺杆（3）的另一端设置有抵紧块（32），所述第一半环（1）与所述第二半环（14）下端开设有凹槽（4），所述凹槽（4）内部穿插设置有转轴（41），所述转轴（41）的下方设置有支撑杆（42）；

2.如权利要求1所述的一种便携式苗木枝干固定器，其特征在于：所述卡接块（21）固定设置在第一半环（1）上，所述竖板（22）固定设置在所述第二半环（14）上，所述连杆（23）的两端与所述竖板（22）固定连接，所述活动块（24）位于所述竖板（22）之间且转动设置在所述连杆（23）上，所述活动块（24）远离所述竖板（22）的一侧固定设置有所述衔接块（25），所述锁紧环（26）贯穿所述衔接块（25）且与所述衔接块（25）转动连接。

3.如权利要求1所述的一种便携式苗木枝干固定器，其特征在于：所述螺杆（3）贯穿所述第一半环（1）与所述第二半环（14）的上端且与所述第一半环（1）和所述第二半环（14）螺纹连接，所述螺杆（3）的一端固定设置有所述抵紧块（32），所述螺杆（3）的另一端固定设置有所述把手（31），所述抵紧块（32）的侧面呈圆弧状。

4.如权利要求1所述的一种便携式苗木枝干固定器，其特征在于：所述第一半环（1）与所述第二半环（14）的下端开设有三个所述凹槽（4），所述转轴（41）固定设置在所述凹槽（4）内部，所述支撑杆（42）的顶端固定设置有连接件（43），所述支撑杆（42）通过所述连接件（43）与所述第一半环（1）与所述第二半环（14）转动连接。

5.如权利要求4所述的一种便携式苗木枝干固定器，其特征在于：所述支撑杆（42）的底端固定设置有钻头（44），所述钻头（44）为圆锥状。

6.如权利要求1所述的一种便携式苗木枝干固定器，其特征在于：所述连接轴（12）固定设置在所述活动槽（11）内部，所述连接块（13）的一端与所述第二半环（14）固定连接，所述连接块（13）的另一端转动设置在所述连接轴（12）上。

技术总结
本技术涉及园林绿化技术领域，具体为一种便携式苗木枝干固定器，包括第一半环，所述第一半环的端部开设有活动槽，所述活动槽内部贯穿设置有连接轴，所述连接轴上设置有连接块，所述连接块远离所述连接轴的一端设置有第二半环，所述第一半环与所述第二半环贴合的端部设置有固定组件，所述第一半环与所述第二半环上端穿插设置有螺杆，所述螺杆的另一端设置有抵紧块，所述转轴的下方设置有支撑杆，当向卡接块方向转动活动块时，通过人力去调节锁紧环的位置，再反向转动活动块，使得锁紧环卡设在卡接块的内部，从而实现了第一半环和第二半环之间的锁紧，解决了现有的苗木枝干固定器需要多人配合才能完成安装的问题。

技术研发人员：范鹤鸣,张中良
受保护的技术使用者：湖北良品农业科技开发有限公司
技术研发日：20221124
技术公布日：2024/1/12
