一种果树种植用授粉装置的制作方法

本技术属于果树授粉，具体涉及一种果树种植用授粉装置。

背景技术：

1、目前果树授粉可以采用自然授粉和人工授粉两种方式，自然授粉时，在果园中种植授粉果树，利用自然界中的风和密封达到授粉效果，但是授粉果树的划分扩散面积有限，花粉仅能辐射到授粉果树周围的果树，果园中授粉果树种植密度低时，自然授粉的效果不佳，授粉果树种植密度过大会影响果园的经济效益，目前缺乏成本低廉且能够解决自然授粉时授粉果树种植密度低时授粉效果差的装置。

技术实现思路

1、本实用新型提供如下技术方案：一种果树种植用授粉装置，包括花枝放置水桶，所述花枝放置水桶内设有用以对授粉花枝和蜂蜜进行放置的盛装组件，所述盛装组件包括起到支撑作用的支撑板、用以花枝穿过的花枝插孔和用以对蜂蜜进行放置的蜂蜜放置槽，所述盛装组件上可拆卸连接有用以对蜜蜂进行拦截的蜜蜂拦截组件。

2、其中，所述花枝插孔开设在所述支撑板顶端，所述花枝插孔贯穿所述支撑板，所述蜂蜜放置槽开设在所述支撑板顶端，所述蜂蜜放置槽与所述花枝插孔不连通。

3、其中，所述花枝放置水桶内壁固定连接有支撑内圈，所述支撑内圈的内径小于所述支撑板的直径，所述支撑板放置在所述支撑内圈顶端。

4、其中，所述蜜蜂拦截组件包括配合槽板、让位配合孔、气味逸散网板，所述配合槽板设置在所述支撑板顶端，所述让位配合孔开设在所述配合槽板顶端，所述让位配合孔贯穿所述配合槽板，所述气味逸散网板固定连接在所述配合槽板顶壁。

5、其中，所述支撑板顶端固定连接有限位卡合槽，所述配合槽板卡合在所述限位卡合槽内，所述配合槽板外壁固定连接有阻尼垫。

6、其中，所述限位卡合槽顶端固定连接有定位标记片，所述配合槽板顶端固定连接有对准标记片。

7、本实用新型的有益效果是：将授粉花枝插接在花枝放置水桶中，花枝放置水桶中存放水能够为授粉花枝提供水分，增加授粉花枝鲜活的时间，通过蜂蜜放置槽盛装蜂蜜能够借助蜂蜜的气味吸引蜜蜂，从而使得蜜蜂能够飞到花枝放置水桶中的授粉花枝上与花粉接触，以便于借助蜜蜂对果树授粉，通过设置蜜蜂拦截组件能够对外界生物和蜜蜂进行拦截，从而避免蜂蜜被昆虫等吃掉失去吸引效果，整体装置通过在授粉花枝中隐藏蜂蜜吸引蜜蜂与授粉花粉接触，借助花粉对果树进行自然授粉，且能够不收授粉果树种植位置的影响，在授粉果树数量不足时提高果树自然授粉的效果，且装置制作成本低，能够为果农节省授粉成本。

8、该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。

技术特征：

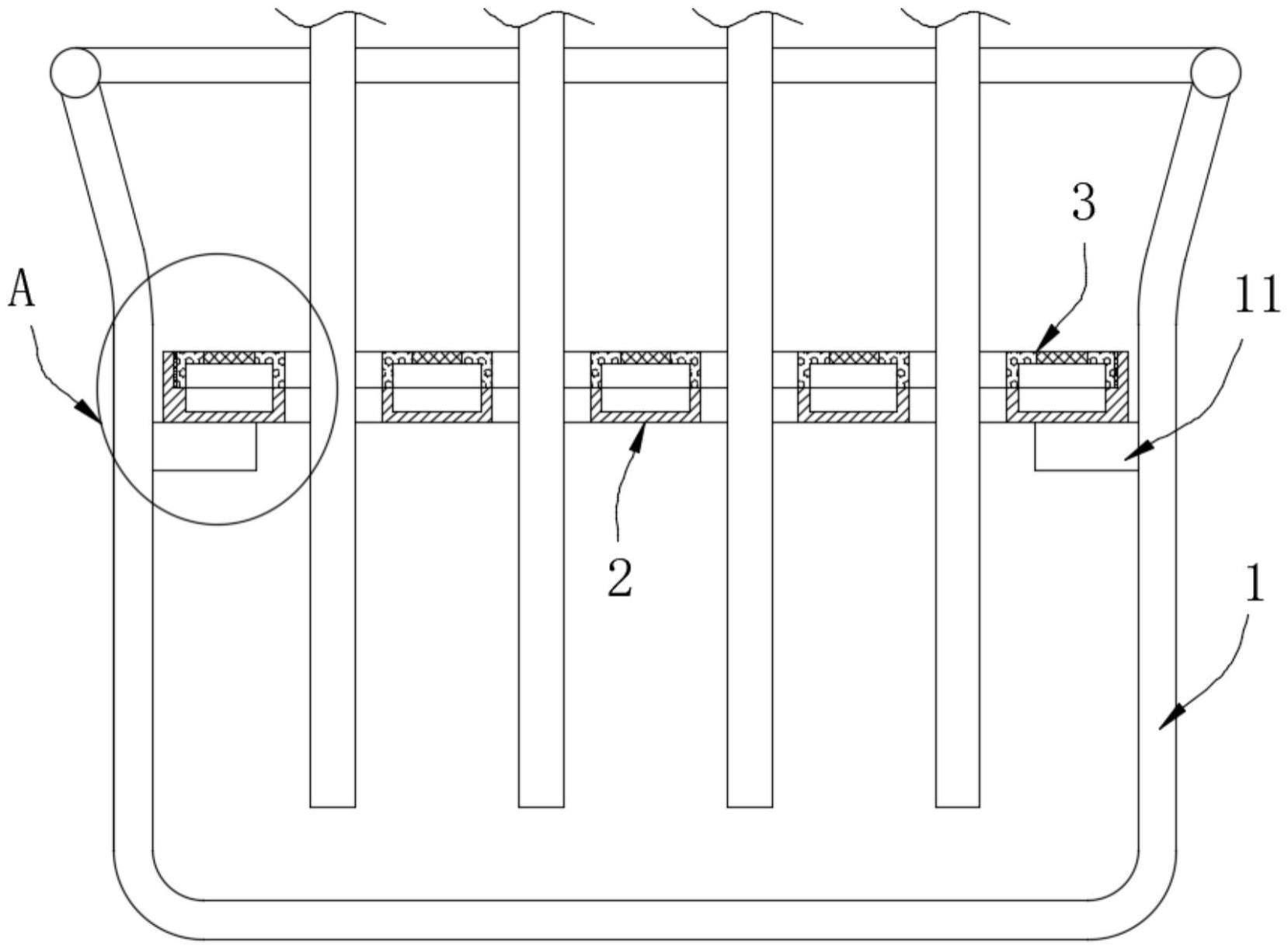

1.一种果树种植用授粉装置，其特征在于：包括花枝放置水桶(1)，所述花枝放置水桶(1)内设有用以对授粉花枝和蜂蜜进行放置的盛装组件(2)，所述盛装组件(2)包括起到支撑作用的支撑板(21)、用以花枝穿过的花枝插孔(22)和用以对蜂蜜进行放置的蜂蜜放置槽(23)，所述盛装组件(2)上可拆卸连接有用以对蜜蜂进行拦截的蜜蜂拦截组件(3)。

2.根据权利要求1所述的一种果树种植用授粉装置，其特征在于：所述花枝插孔(22)开设在所述支撑板(21)顶端，所述花枝插孔(22)贯穿所述支撑板(21)，所述蜂蜜放置槽(23)开设在所述支撑板(21)顶端，所述蜂蜜放置槽(23)与所述花枝插孔(22)不连通。

3.根据权利要求1所述的一种果树种植用授粉装置，其特征在于：所述花枝放置水桶(1)内壁固定连接有支撑内圈(11)，所述支撑内圈(11)的内径小于所述支撑板(21)的直径，所述支撑板(21)放置在所述支撑内圈(11)顶端。

4.根据权利要求1所述的一种果树种植用授粉装置，其特征在于：所述蜜蜂拦截组件(3)包括配合槽板(31)、让位配合孔(32)、气味逸散网板(33)，所述配合槽板(31)设置在所述支撑板(21)顶端，所述让位配合孔(32)开设在所述配合槽板(31)顶端，所述让位配合孔(32)贯穿所述配合槽板(31)，所述气味逸散网板(33)固定连接在所述配合槽板(31)顶壁。

5.根据权利要求4所述的一种果树种植用授粉装置，其特征在于：所述支撑板(21)顶端固定连接有限位卡合槽(24)，所述配合槽板(31)卡合在所述限位卡合槽(24)内，所述配合槽板(31)外壁固定连接有阻尼垫(34)。

6.根据权利要求5所述的一种果树种植用授粉装置，其特征在于：所述限位卡合槽(24)顶端固定连接有定位标记片(25)，所述配合槽板(31)顶端固定连接有对准标记片(35)。

技术总结
本技术属于果树授粉技术领域，尤其为一种果树种植用授粉装置，包括花枝放置水桶，所述花枝放置水桶内设有盛装组件，所述盛装组件包括起到支撑作用的支撑板、花枝插孔和蜂蜜放置槽，所述盛装组件上可拆卸连接有蜜蜂拦截组件；将授粉花枝插接在花枝放置水桶中，花枝放置水桶中存放水能够为授粉花枝提供水分，增加授粉花枝鲜活的时间，通过蜂蜜放置槽盛装蜂蜜能够借助蜂蜜的气味吸引蜜蜂，从而使得蜜蜂能够飞到花枝放置水桶中的授粉花枝上与花粉接触，以便于借助蜜蜂对果树授粉，通过设置蜜蜂拦截组件能够对外界生物和蜜蜂进行拦截，通过在授粉花枝中隐藏蜂蜜吸引蜜蜂与授粉花粉接触，借助花粉对果树进行自然授粉。

技术研发人员：刘汉涛,史大院,李林玉,周瑞军,衣孟进,林玉明,史大阳,李彩艳,牟永芝,慕美杰,林彦东
受保护的技术使用者：山东通达现代农业集团有限公司
技术研发日：20221125
技术公布日：2024/1/12
