一种新型育苗箱的制作方法

本技术涉及育苗，具体为一种新型育苗箱。

背景技术：

1、蔬菜大棚种植蔬菜的步骤一般为播种、育苗、定植，最后到收获，俗话说“苗壮半收成”，可见育苗是非常重要的一步，蔬菜幼苗移栽时，需要连同其培育土壤一起取出，以便蔬菜幼苗二次栽种，参见公开号为cn216906141u、名称为一种蔬菜种植箱的中国专利，其内容公开为升降板带动顶杆和顶板竖直向上运动，将蔬菜幼苗和圆柱形的培育土壤顶出种植槽，从而得知顶板与种植槽形成种植空腔，当种植槽内的菜苗被浇灌后，水会渗透土壤到达顶板上，由于顶板上没有容纳空腔，水容易流动至顶板的边沿，进而造成水穿过种植槽与顶板的缝隙流至箱体的外部，因此，上述方案存在的问题是当水穿过种植槽与顶板的缝隙流至箱体的外部容易造成箱体外部的污染，此外，在育苗时，由于水的浇灌量，日照时长都是定量且标准化的，若浇灌的水出现外流导致无法储存，容易造成水的浇灌量减少，进而影响菜苗的生长。

技术实现思路

1、针对背景技术中提到的问题，本实用新型的目的是提供一种新型育苗箱，以解决背景技术中提到的问题。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：

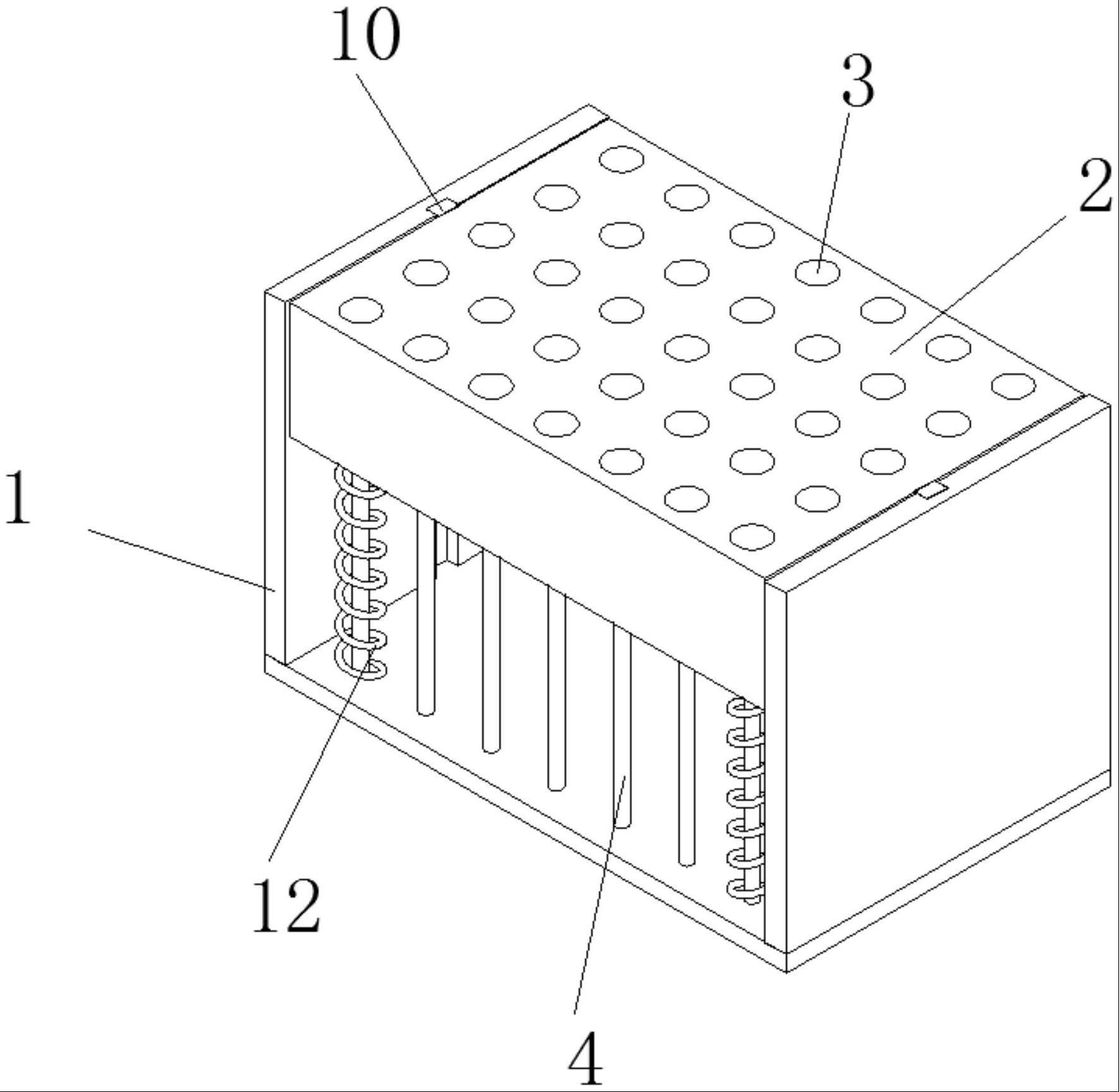

3、一种新型育苗箱，包括箱体，所述箱体内设有成型板，所述成型板上设有成型空腔，所述箱体上固定安装有顶杆，所述顶杆通过通孔延伸至成型空腔内，所述顶杆上且位于成型空腔内设有底座，所述底座上设有凹腔。

4、优选的，所述底座的底部设有螺杆，所述底座通过螺杆螺纹连接在顶杆上，所述凹腔的内底壁上设有卡口。

5、优选的，所述成型板上固定安装导向条，所述箱体上的设有与导向条相配合的导向槽。

6、优选的，所述成型空腔为圆柱形，所述通孔的直径小于成型空腔的直径。

7、优选的，所述顶杆上且位于箱体与成型板之间设有弹簧。

8、优选的，所述凹腔为圆台形。

9、综上所述，本实用新型主要具有以下有益效果：

10、通过在底座上设有凹腔，避免水渗透土壤后存留在底座上，导致水通过底座与成型空腔的间隙流出至成型板外部造成污染，而是直接流至凹腔内，方便水存留在凹槽内，同时有效的保存渗透土壤后多余的水资源。

技术特征：

1.一种新型育苗箱，包括箱体，其特征在于：所述箱体内设有成型板，所述成型板上设有成型空腔，所述箱体上固定安装有顶杆，所述顶杆通过通孔延伸至成型空腔内，所述顶杆上且位于成型空腔内设有底座，所述底座上设有凹腔。

2.根据权利要求1所述的一种新型育苗箱，其特征在于：所述底座的底部设有螺杆，所述底座通过螺杆螺纹连接在顶杆上，所述凹腔的内底壁上设有卡口。

3.根据权利要求2所述的一种新型育苗箱，其特征在于：所述成型板上固定安装导向条，所述箱体上的设有与导向条相配合的导向槽。

4.根据权利要求3所述的一种新型育苗箱，其特征在于：所述成型空腔为圆柱形，所述通孔的直径小于成型空腔的直径。

5.根据权利要求4所述的一种新型育苗箱，其特征在于：所述顶杆上且位于箱体与成型板之间设有弹簧。

6.根据权利要求5所述的一种新型育苗箱，其特征在于：所述凹腔为圆台形。

技术总结
本技术公开了一种新型育苗箱，其技术方案要点是：包括箱体，所述箱体内设有成型板，所述成型板上设有成型空腔，所述箱体上固定安装有顶杆，所述顶杆通过通孔延伸至成型空腔内，所述顶杆上且位于成型空腔内设有底座，所述底座上设有凹腔；通过在底座上设有凹腔，避免水渗透土壤后存留在底座上，导致水通过底座与成型空腔的间隙流出至成型板外部造成污染，而是直接流至凹腔内，方便水存留在凹槽内，同时有效的保存渗透土壤后多余的水资源。

技术研发人员：黄崎
受保护的技术使用者：国际稻都智能装备（湖南）有限公司
技术研发日：20221125
技术公布日：2024/1/13
