一种方便调节养殖鱼深度的网箱的制作方法

本技术属于养殖，尤其涉及一种方便调节养殖鱼深度的网箱。

背景技术：

1、养殖是指培育和繁殖动植物，养殖包括家畜养殖、家禽养殖、水产养殖和特种养殖等种类，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门，养殖业是农业的主要组成部分之一，农业的重要组成部分，与种植业并列为农业生产的两大支柱，目前利用网箱进行养鱼较为常见，但是不能够便捷的调节网箱涉水深度。

2、现有的专利公告号公开了一种水产养殖用网箱，包括网箱，所述网箱的顶部设置有网箱横杆，所述网箱横杆的上方设置有单体浮台，所述单体浮台的上方设置有防滑橡胶垫，且相邻的所述单体浮台的连接位置处设置有浮台连接铰链，所述防滑橡胶垫与单体浮台通过螺栓固定连接，所述单体浮台的下方拐角处设置有外层支撑杆；将网箱的支撑杆设计为液压抽拉式，当养殖的鱼需要较深的水体生活环境时，只需要启动液压泵，这时支撑杆会自动向下移动，使得网箱的纵深变得深，可根据养殖的鱼需要的水深不同来调节，操作简单；而且在网箱的浮台表面设计了一层防滑橡胶垫，使得单个的浮台连接成为一个整体，提高用户在上面行走时的稳定性。

3、基于上述专利的检索，以及结合现有技术中的鱼养殖发现，上述网箱设备实际应用时，虽然能够利用网箱养鱼，但是网箱深度调节操作较为繁琐，现有技术存在的问题是：现有网箱不能够便捷的调节涉水深度，不利于不同生长周期的鱼苗进行使用，容易影响网箱养鱼的成活率，降低网箱进行养鱼的实用性。

技术实现思路

1、针对现有技术存在的问题，本实用新型提供了一种方便调节养殖鱼深度的网箱，具备提高网箱调节涉水深度的便捷性的优点，解决了现有网箱不能够便捷的调节涉水深度，不利于不同生长周期的鱼苗进行使用，容易影响网箱养鱼的成活率，降低网箱进行养鱼的实用性的问题。

2、本实用新型是这样实现的，一种方便调节养殖鱼深度的网箱，包括网箱的箱体以及调节箱体涉水深度的调节部件，所述调节部件包括设于箱体顶部的浮台、设于浮台底部四周的固定管、开设于固定管内侧的安装槽、设于安装槽内侧的滑动杆、分别设于箱体两侧的两个固定环、分别设于固定管一侧和滑动杆一侧的连接环、开设于滑动杆一侧的放置槽、设于放置槽一侧的带动杆、设于带动杆外侧的锁扣块、套设于带动杆外侧的第一弹簧、设于带动杆一端的滑动板、开设于安装槽另一侧的滑动通孔、开设于滑动通孔一侧均匀排列的多个锁扣槽以及用于调节滑动杆伸出距离的锁扣部件，所述滑动杆与安装槽滑动连接，所述固定环与连接环固定连接，所述固定管与浮台固定连接。

3、作为本实用新型优选的，所述锁扣部件包括开设于固定管另一侧的安装通孔、设于安装通孔一侧的垫板、设于垫板一侧的锁扣杆、设于垫板另一侧的拉动杆、套设于拉动杆外侧的第二弹簧以及开设于滑动杆另一侧均匀排列的多个固定槽，所述垫板与安装通孔滑动连接，所述安装通孔截面为“中”字形。

4、作为本实用新型优选的，所述安装槽底部设有导向杆，所述导向杆外侧套设有第三弹簧，所述第三弹簧与滑动杆固定连接，所述第三弹簧与固定管固定连接。

5、作为本实用新型优选的，所述滑动杆一端设有配重块，所述配重块内侧开设有配重腔。

6、作为本实用新型优选的，所述配重腔一侧开设有均匀排列的多个过水孔。

7、作为本实用新型优选的，所述滑动杆另一侧设有导向块，所述安装槽另一侧开设有导向槽，所述导向块与导向槽滑动连接。

8、作为本实用新型优选的，所述浮台另一侧设有防滑橡胶垫。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型通过设置箱体、浮台、固定管、安装槽、滑动杆、固定环、连接环、安装槽、带动杆、锁扣块、第一弹簧、滑动板、滑动通孔、锁扣槽以及锁扣部件，滑动杆与安装槽滑动连接，滑动板与安装槽滑动连接，固定环与连接环固定连接，固定管与浮台固定连接，固定管一侧的固定环与网箱一侧的连接环固定连接，滑动杆一侧的固定环与网箱另一侧的连接环固定连接，滑动杆在固定管的安装槽内进行滑动，能够使滑动杆带动网箱进行涉水，第一弹簧能够对滑动板进行挤压，然后滑动板带动带动杆外侧的锁扣块进入锁扣槽内，能够使锁扣块通过带动杆对滑动杆进行锁扣固定，提高滑动杆调节网箱涉水深度的便捷性和稳定性。

11、2、本实用新型通过设置安装通孔、垫板、锁扣杆、拉动杆、第二弹簧以及固定槽，垫板与安装通孔滑动连接，安装通孔截面为“中”字形，第二弹簧能够对垫板进行挤压，然后垫板能够挤压锁扣杆插入固定槽内，拉动杆能够带动垫板一侧的锁扣杆脱离固定，能够使锁扣杆对滑动杆再次进行锁扣固定，提高调节滑动杆在安装槽内伸出距离的便捷性和稳定性，能够避免人员误操作造成滑动杆发生移动。

12、3、本实用新型通过设置导向杆以及第三弹簧，第三弹簧与滑动杆固定连接，第三弹簧与固定管固定连接，第二弹簧能够对滑动杆进行挤压，能够提高调节滑动杆伸出的便捷性。

13、4、本实用新型通过设置配重块以及配重腔，配重腔内填充有重块，能够使配重块增加滑动杆的下坠力，以提高网箱在水中的稳定性。

14、5、本实用新型通过设置过水孔，能够便于水流穿过配重块，减小水体流动对配重块的冲击力。

15、6、本实用新型通过设置导向块以及导向槽，导向块与导向槽滑动连接，能够使导向块对滑动杆进行导向，提高滑动杆在安装槽内进行滑动的稳定性。

16、7、本实用新型通过设置防滑橡胶垫，能够使防滑橡胶垫增加浮台的防滑性。

技术特征：

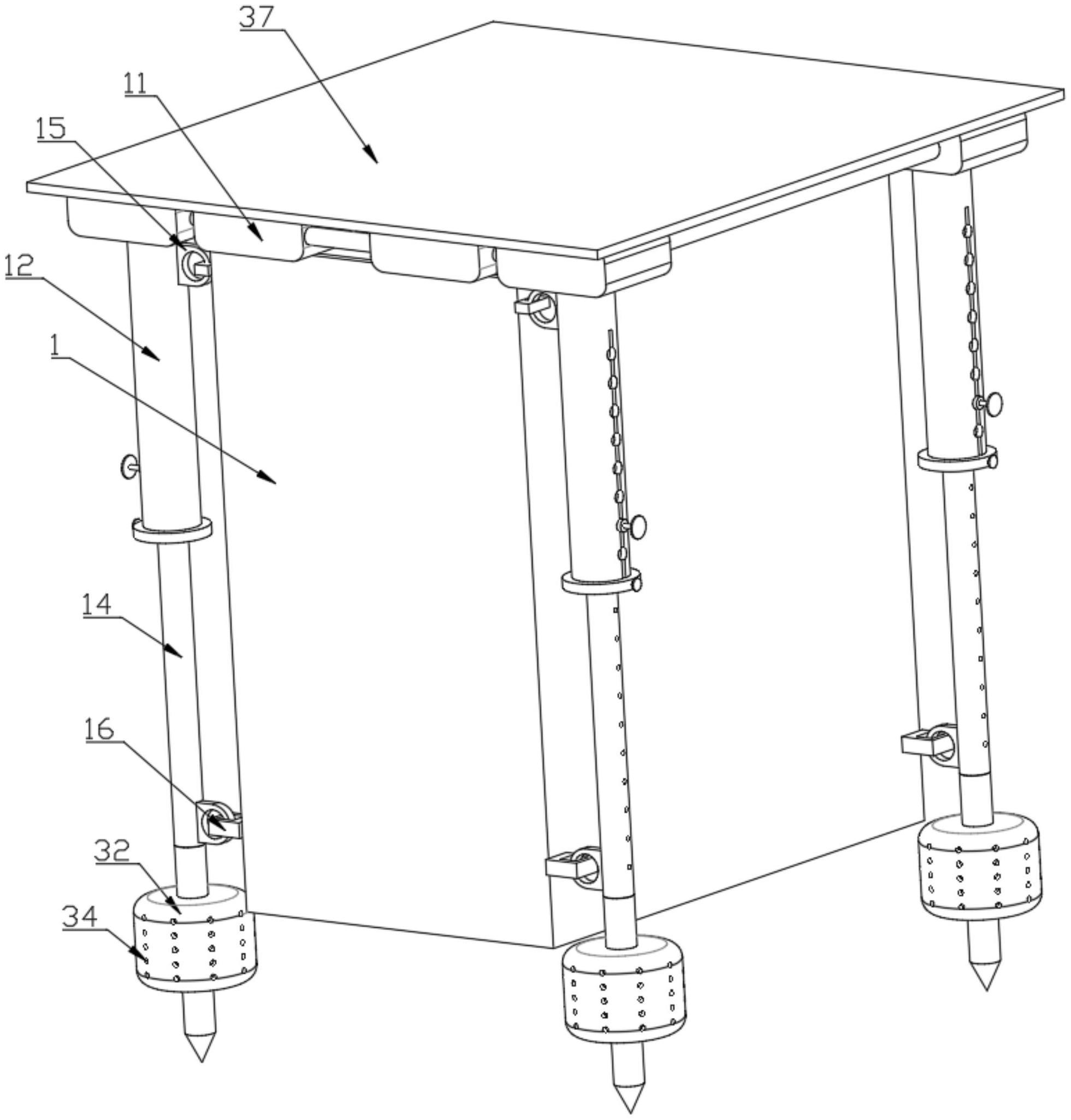

1.一种方便调节养殖鱼深度的网箱，包括网箱的箱体(1)以及调节箱体(1)涉水深度的调节部件，其特征在于：所述调节部件包括设于箱体(1)顶部的浮台(11)、设于浮台(11)底部四周的固定管(12)、开设于固定管(12)内侧的安装槽(13)、设于安装槽(13)内侧的滑动杆(14)、分别设于箱体(1)两侧的两个固定环(15)、分别设于固定管(12)一侧和滑动杆(14)一侧的连接环(16)、开设于滑动杆(14)一侧的放置槽(17)、设于放置槽(17)一侧的带动杆(18)、设于带动杆(18)外侧的锁扣块(19)、套设于带动杆(18)外侧的第一弹簧(20)、设于带动杆(18)一端的滑动板(21)、开设于安装槽(13)另一侧的滑动通孔(22)、开设于滑动通孔(22)一侧均匀排列的多个锁扣槽(23)以及用于调节滑动杆(14)伸出距离的锁扣部件，所述滑动杆(14)与安装槽(13)滑动连接，所述固定环(15)与连接环(16)固定连接，所述固定管(12)与浮台(11)固定连接。

2.如权利要求1所述的一种方便调节养殖鱼深度的网箱，其特征在于：所述锁扣部件包括开设于固定管(12)另一侧的安装通孔(24)、设于安装通孔(24)一侧的垫板(25)、设于垫板(25)一侧的锁扣杆(26)、设于垫板(25)另一侧的拉动杆(27)、套设于拉动杆(27)外侧的第二弹簧(28)以及开设于滑动杆(14)另一侧均匀排列的多个固定槽(29)，所述垫板(25)与安装通孔(24)滑动连接，所述安装通孔(24)截面为“中”字形。

3.如权利要求1所述的一种方便调节养殖鱼深度的网箱，其特征在于：所述安装槽(13)底部设有导向杆(30)，所述导向杆(30)外侧套设有第三弹簧(31)，所述第三弹簧(31)与滑动杆(14)固定连接，所述第三弹簧(31)与固定管(12)固定连接。

4.如权利要求1所述的一种方便调节养殖鱼深度的网箱，其特征在于：所述滑动杆(14)一端设有配重块(32)，所述配重块(32)内侧开设有配重腔(33)。

5.如权利要求4所述的一种方便调节养殖鱼深度的网箱，其特征在于：所述配重腔(33)一侧开设有均匀排列的多个过水孔(34)。

6.如权利要求1所述的一种方便调节养殖鱼深度的网箱，其特征在于：所述滑动杆(14)另一侧设有导向块(35)，所述安装槽(13)另一侧开设有导向槽(36)，所述导向块(35)与导向槽(36)滑动连接。

7.如权利要求1所述的一种方便调节养殖鱼深度的网箱，其特征在于：所述浮台(11)另一侧设有防滑橡胶垫(37)。

技术总结
本技术公开了一种方便调节养殖鱼深度的网箱，包括网箱的箱体以及调节箱体涉水深度的调节部件，所述调节部件包括设于箱体顶部的浮台、设于浮台底部四周的固定管、开设于固定管内侧的安装槽、设于安装槽内侧的滑动杆、分别设于箱体两侧的两个固定环、分别设于固定管一侧和滑动杆一侧的连接环以及开设于滑动杆一侧的放置槽，本技术通过设置箱体、浮台、固定管、带动杆以及锁扣槽，滑动板带动带动杆外侧的锁扣块进入锁扣槽内，能够使锁扣块通过带动杆对滑动杆进行锁扣固定，解决了现有网箱不能够便捷的调节涉水深度，不利于不同生长周期的鱼苗进行使用，容易影响网箱养鱼的成活率，降低网箱进行养鱼的实用性的问题。

技术研发人员：肖琼,傅丽
受保护的技术使用者：湖南湘印农业发展有限公司
技术研发日：20221125
技术公布日：2024/1/11
