一种茶树幼苗培育架的制作方法

本技术属于茶树培育，具体涉及一种茶树幼苗培育架。

背景技术：

1、茶，灌木或小乔木，嫩枝无毛；中国历史上有很长的饮茶纪录，并且茶还具备一定的药用价值，据研究报道，日本研究者从1994年起对某地4万多名40岁至79岁中老年人进行跟踪调查发现，与一天喝茶不到1杯的人相比，每天喝5杯以上绿茶的男性因脑血管病死亡的平均风险下降了22％，女性下降了31％，其中脑梗塞下降最明显，男性下降42％，女性下降达62％。

2、育苗是一项劳动强度大、费时、技术性强的工作。茶树的幼苗在培育时需要适当的进行光照，而现有的培育栽培架虽然可以使茶树幼苗进行光照，但是光照的位置是单一固定的，适当茶树幼苗不能均匀的进行光照。

技术实现思路

1、本实用新型的目的在于提供一种茶树幼苗培育架，旨在解决现有技术中培育栽培架虽然可以使茶树幼苗进行光照，但是光照的位置是单一固定的，适当茶树幼苗不能均匀的进行光照的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种茶树幼苗培育架，包括：支撑架，所述支撑架上设置有转动架，所述转动架上设置有不少于两个阵列分布的连接杆，相邻的两个所述连接杆之间设置有安装盆，所述安装盆内转动连接有转动盆，所述支撑架上设置有驱动转动架转动的第一驱动装置，所述转动架转动时通过重力始终使安装盆垂直于地面，所述转动架上设置有驱动转动盆转动的旋转组件。

3、本实用新型的进一步的技术方案为，所述旋转组件包括固定在转动架上的蜗杆，所述蜗杆的一侧设置有和蜗杆适配的涡轮，所述涡轮通过转轴设置有第一齿轮，所述转动盆的底部贯穿安装盆设置有和第一齿轮相啮合的第二齿轮，所述安装盆上设置有用于防止转轴上下滑动的限位机构。

4、本实用新型的进一步的技术方案为，所述限位机构包括设置在安装盆一侧的l型板，所述l型板的水平面上固定连接有竖直设置的套筒，所述转轴转动连接在套筒的内部，所述套筒的长度和转轴的长度相等，所述l型板的竖直端转动连接在蜗杆的一侧。

5、本实用新型的进一步的技术方案为，所述支撑架的底部设置有蓄水箱，所述支撑架的顶部设置有位于转动架上方的喷水管，所述蓄水箱通过连接管和喷水管相连接，所述连接管上设置有水泵，所述喷水管上设置有雾化喷头。

6、本实用新型的进一步的技术方案为，所述蓄水箱的一侧设置有立架，所述立架上转动连接有遮阳板，所述遮阳板通过第二驱动装置进行转动，所述立架上设置有用于对遮阳板的转动进行限位的限位结构。

7、本实用新型的进一步的技术方案为，所述限位结构包括固定连接在立架上的水平架，所述水平架上设置用于对遮阳板限位的限位凸起。

8、本实用新型的进一步的技术方案为，所述第二驱动装置为电机。

9、本实用新型的进一步的技术方案为，所述第一驱动装置为电机。

10、与现有技术相比，本实用新型的有益效果是：

11、1、该茶树幼苗培育架，首先启动第一驱动装置可以使转动架进行转动，当转动架的转动可以带动栽培有茶树幼苗的安装盆进行转动，当安装盆转动时通过旋转组件可以带动转动盆同时进行转动，从而可以使该栽培架可以带动茶树幼苗在进行公转的同时还可以进行自转动，这样可以使茶树幼苗收到多方位的光照，受到的光照更加均匀。

12、2、该茶树幼苗培育架，通过在支撑架的底部设置有蓄水箱，并通过水泵将蓄水箱内的水源抽入喷水管的内部从雾化喷头中喷出，从而可以对茶树幼苗进行喷淋灌溉，另外在蓄水箱的一侧设置有立架，并在立架上设置遮阳板，当阳光强烈时，通过遮阳板可以对茶树幼苗进行遮阳，避免茶树幼苗晒伤。

技术特征：

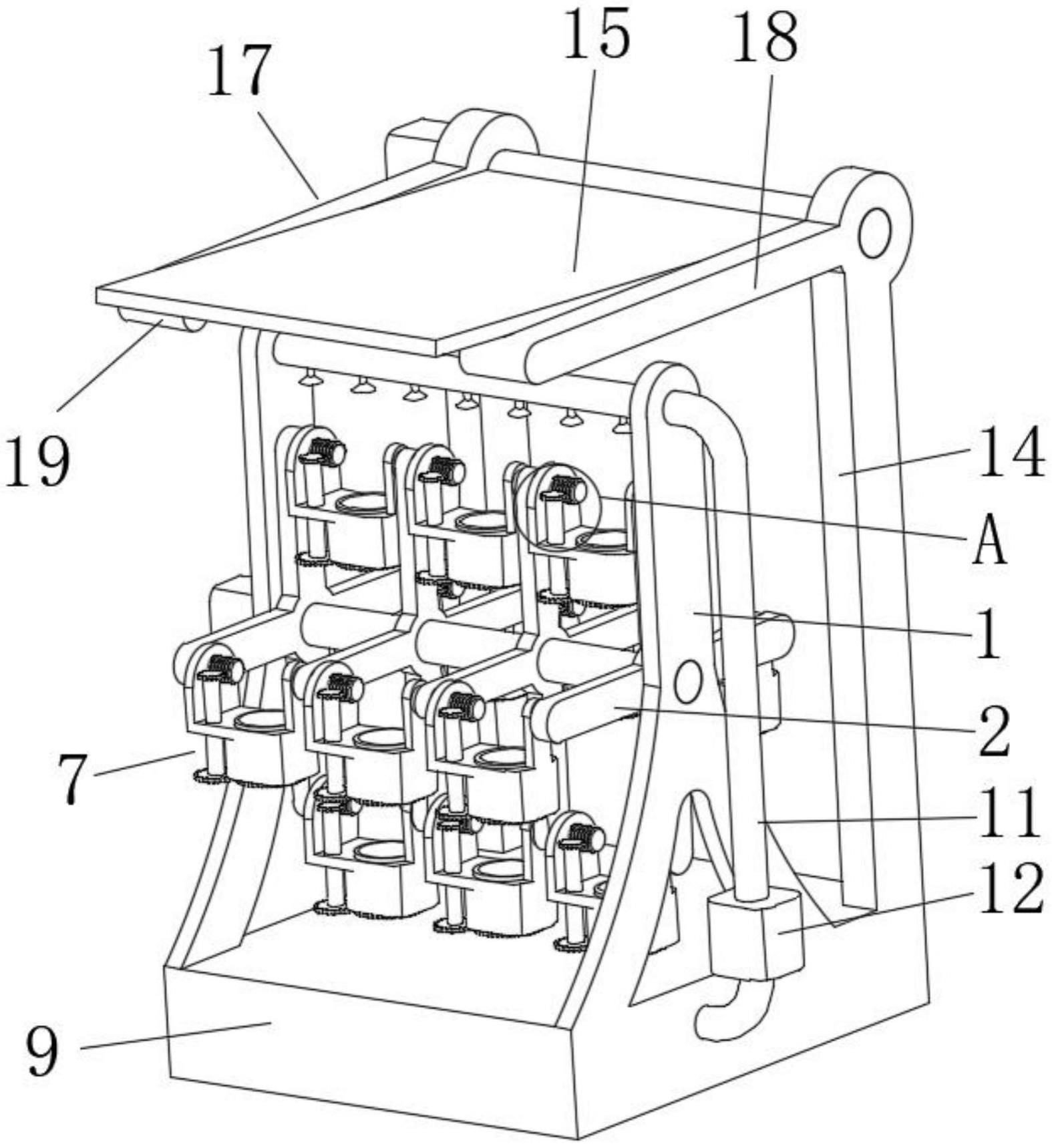

1.一种茶树幼苗培育架，其特征在于，包括：支撑架(1)，所述支撑架(1)上设置有转动架(2)，所述转动架(2)上设置有不少于两个阵列分布的连接杆(3)，相邻的两个所述连接杆(3)之间设置有安装盆(4)，所述安装盆(4)内转动连接有转动盆(5)，所述支撑架(1)上设置有驱动转动架(2)转动的第一驱动装置(6)，所述转动架(2)转动时通过重力始终使安装盆(4)垂直于地面，所述转动架(2)上设置有驱动转动盆(5)转动的旋转组件(7)。

2.根据权利要求1所述的一种茶树幼苗培育架，其特征在于：所述旋转组件(7)包括固定在转动架(2)上的蜗杆(71)，所述蜗杆(71)的一侧设置有和蜗杆(71)适配的涡轮(72)，所述涡轮(72)通过转轴(73)设置有第一齿轮(74)，所述转动盆(5)的底部贯穿安装盆(4)设置有和第一齿轮(74)相啮合的第二齿轮(75)，所述安装盆(4)上设置有用于防止转轴(73)上下滑动的限位机构(8)。

3.根据权利要求2所述的一种茶树幼苗培育架，其特征在于：所述限位机构(8)包括设置在安装盆(4)一侧的l型板(81)，所述l型板(81)的水平面上固定连接有竖直设置的套筒(82)，所述转轴(73)转动连接在套筒(82)的内部，所述套筒(82)的长度和转轴(73)的长度相等，所述l型板(81)的竖直端转动连接在蜗杆(71)的一侧。

4.根据权利要求1所述的一种茶树幼苗培育架，其特征在于：所述支撑架(1)的底部设置有蓄水箱(9)，所述支撑架(1)的顶部设置有位于转动架(2)上方的喷水管(10)，所述蓄水箱(9)通过连接管(11)和喷水管(10)相连接，所述连接管(11)上设置有水泵(12)，所述喷水管(10)上设置有雾化喷头(13)。

5.根据权利要求4所述的一种茶树幼苗培育架，其特征在于：所述蓄水箱(9)的一侧设置有立架(14)，所述立架(14)上转动连接有遮阳板(15)，所述遮阳板(15)通过第二驱动装置(16)进行转动，所述立架(14)上设置有用于对遮阳板(15)的转动进行限位的限位结构(17)。

6.根据权利要求5所述的一种茶树幼苗培育架，其特征在于：所述限位结构(17)包括固定连接在立架(14)上的水平架(18)，所述水平架(18)上设置用于对遮阳板(15)限位的限位凸起(19)。

7.根据权利要求5所述的一种茶树幼苗培育架，其特征在于：所述第二驱动装置(16)为电机。

8.根据权利要求1-7任一项所述的一种茶树幼苗培育架，其特征在于：所述第一驱动装置(6)为电机。

技术总结
本技术提供一种茶树幼苗培育架，属于茶树培育技术领域，该茶树幼苗培育架包括：支撑架，所述支撑架上设置有转动架，所述转动架上设置有不少于两个阵列分布的连接杆，相邻的两个所述连接杆之间设置有安装盆，所述安装盆内转动连接有转动盆，所述支撑架上设置有驱动转动架转动的第一驱动装置；首先启动第一驱动装置可以使转动架进行转动，当转动架的转动可以带动栽培有茶树幼苗的安装盆进行转动，当安装盆转动时通过旋转组件可以带动转动盆同时进行转动，从而可以使该栽培架可以带动茶树幼苗在进行公转的同时还可以进行自转动，这样可以使茶树幼苗收到多方位的光照，受到的光照更加均匀。

技术研发人员：翁小婷,巫虹颖,梁贤智,农玉琴,骆妍妃,陈杏,陈远权,阳景阳,韦锦坚,吴玲玲,廖春文
受保护的技术使用者：广西南亚热带农业科学研究所
技术研发日：20221207
技术公布日：2024/1/13
