一种林业苗床横条式播种装置的制作方法

本技术涉及林业播种，具体为一种林业苗床横条式播种装置。

背景技术：

1、在林业建设中，经常需要进行植物栽培以及播种等工作，由于苗床播种工作需要极大的人工工作量，而且播种的间距难以保持一致，因此在林业苗床播种过程中，采用播种装置代替了手工劳动，使得生产力大大提高。

2、由于一般的播种装置一般不便控制每次投出的种子数量，导致每次播种的种子数量不一致，影响了播种效果。

技术实现思路

1、本实用新型的目的在于提供一种林业苗床横条式播种装置，以解决上述背景技术中提出播种装置播种的种子数量不一致的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种林业苗床横条式播种装置，包括播种车、播种横条、存储箱、储水桶和控量机构，所述存储箱固定在播种车顶端的一侧，所述播种横条安装在存储箱位置处的播种车底端，所述播种管皆安装在播种横条的底端，所述播种横条顶端的中心位置处安装有导料管，导料管的底端与播种横条连通，导料管的顶端与存储箱连通，且所述导料管的顶部安装有电磁阀，所述储水桶固定在存储箱一侧的播种车顶端，所述控量机构设置在播种横条一侧的播种车底端，所述控量机构的内部依次设置有支架、旋转驱动件、转杆、挡料片，所述播种横条一侧的播种车底端固定有支架，且所述支架的内部转动安装有转杆，并且所述转杆的一侧皆固定有等间距的挡料片，挡料片与播种管的底端紧密贴合，所述支架一侧的外壁上安装有旋转驱动件，且所述旋转驱动件的输出端贯穿支架并与转杆的一端固定连接。

3、优选的，所述播种车底端的拐角位置处皆安装有车轮，且所述播种车顶端的一侧固定有扶手，便于推动播种车行走。

4、优选的，所述播种车远离扶手的一端皆焊接有吊环，便于牵引播种车行走。

5、优选的，所述存储箱底部的一侧设置有导向斜面，便于种子完全排出。

6、优选的，所述储水桶位置处的播种车底端安装有条形水箱，且所述条形水箱的底端皆安装有等间距的喷管，并且所述喷管的底端安装有喷头，便于对播种后的土壤进行浇灌。

7、优选的，所述储水桶一侧的播种车顶端安装有水泵，且所述水泵的输入端通过管道与储水桶连通，并且所述水泵的输出端通过管道与条形水箱连通，便于将储水桶内部的水抽送至条形水箱内。

8、与现有技术相比，本实用新型的有益效果是：该林业苗床横条式播种装置不仅保证了种子播种数量的一致性，实现了播种后的浇灌功能，而且提高了装置使用的便捷性；

9、(1)通过设置有支架、旋转驱动件、转杆、挡料片，启动旋转驱动件使其驱动转杆旋转，使得挡料片偏转一定的角度并从播种管的底端移开，一定数量的种子排出并落入土壤内，旋转驱动件驱动转杆回转，使得挡料片重新覆盖在播种管的底端，种子则不再掉落，由于挡料片移开和移回的时间是一致的，可控制种子掉落的数量，从而保证了种子播种数量的一致性；

10、(2)通过设置有储水桶、水泵、条形水箱、喷管、喷头，当条形水箱位于播种位置时，水泵将储水桶内部的水抽出并输入至条形水箱内，水通过喷管底端的喷头喷出，对播种的土壤进行浇灌，从而实现了播种后的浇灌功能；

11、(3)通过设置有扶手、车轮，推动扶手使得播种车在车轮的作用下移动，即可方便的推动装置在地面上行走，也可将外部牵引设备与播种车一端的吊环连接，以便采用牵引的方式驱动装置行走，从而提高了装置使用的便捷性。

技术特征：

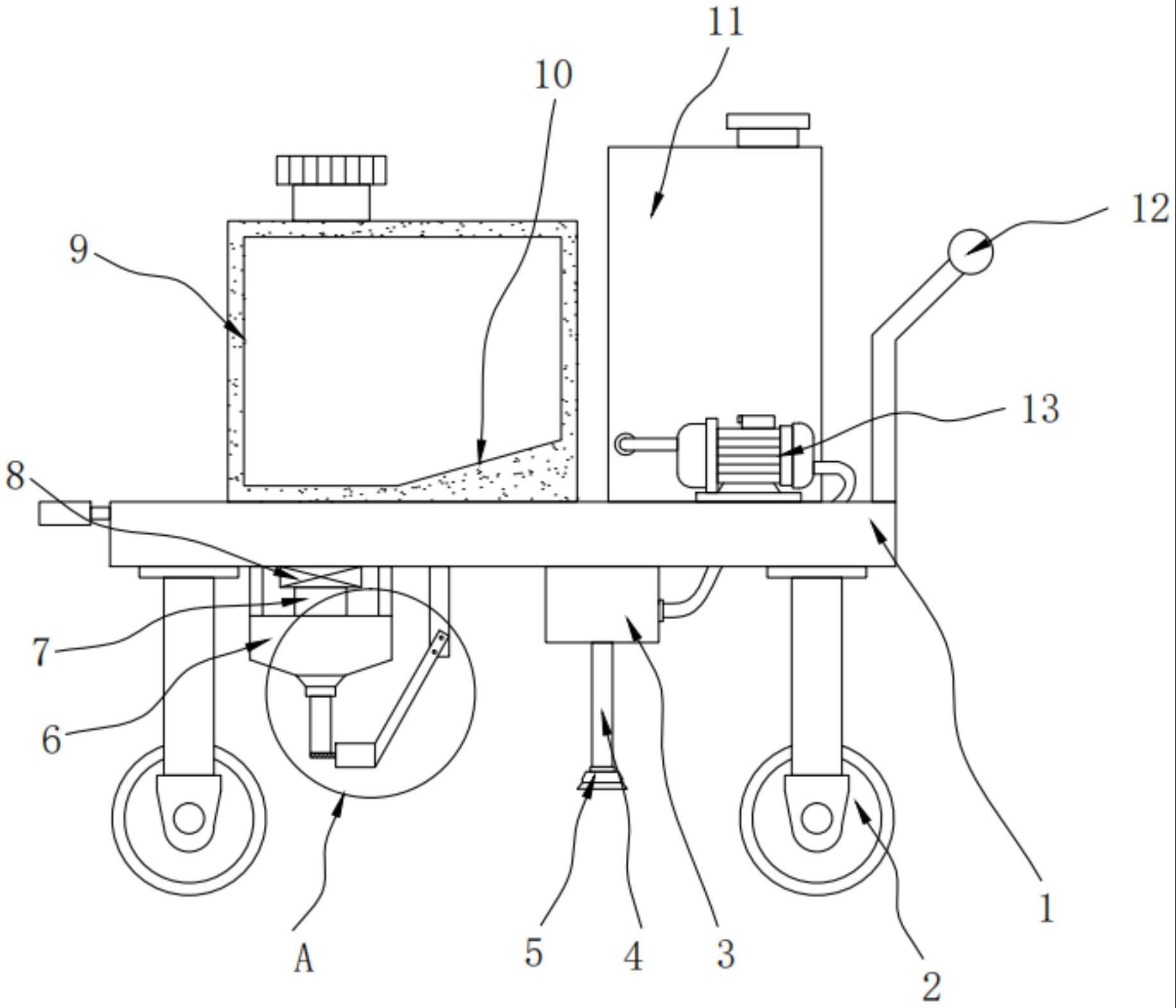

1.一种林业苗床横条式播种装置，其特征在于，包括播种车(1)、播种横条(6)、存储箱(9)、储水桶(11)和控量机构(15)，所述存储箱(9)固定在播种车(1)顶端的一侧，所述播种横条(6)安装在存储箱(9)位置处的播种车(1)底端，播种管(14)皆安装在播种横条(6)的底端，所述播种横条(6)顶端的中心位置处安装有导料管(7)，导料管(7)的底端与播种横条(6)连通，导料管(7)的顶端与存储箱(9)连通，且所述导料管(7)的顶部安装有电磁阀(8)，所述储水桶(11)固定在存储箱(9)一侧的播种车(1)顶端，所述控量机构(15)设置在播种横条(6)一侧的播种车(1)底端，所述控量机构(15)的内部依次设置有支架(1501)、旋转驱动件(1502)、转杆(1503)、挡料片(1504)，所述播种横条(6)一侧的播种车(1)底端固定有支架(1501)，且所述支架(1501)的内部转动安装有转杆(1503)，并且所述转杆(1503)的一侧皆固定有等间距的挡料片(1504)，挡料片(1504)与播种管(14)的底端紧密贴合，所述支架(1501)一侧的外壁上安装有旋转驱动件(1502)，且所述旋转驱动件(1502)的输出端贯穿支架(1501)并与转杆(1503)的一端固定连接。

2.根据权利要求1所述的一种林业苗床横条式播种装置，其特征在于：所述播种车(1)底端的拐角位置处皆安装有车轮(2)，且所述播种车(1)顶端的一侧固定有扶手(12)。

3.根据权利要求1所述的一种林业苗床横条式播种装置，其特征在于：所述播种车(1)远离扶手(12)的一端皆焊接有吊环。

4.根据权利要求1所述的一种林业苗床横条式播种装置，其特征在于：所述存储箱(9)底部的一侧设置有导向斜面(10)。

5.根据权利要求1所述的一种林业苗床横条式播种装置，其特征在于：所述储水桶(11)位置处的播种车(1)底端安装有条形水箱(3)，且所述条形水箱(3)的底端皆安装有等间距的喷管(4)，并且所述喷管(4)的底端安装有喷头(5)。

6.根据权利要求5所述的一种林业苗床横条式播种装置，其特征在于：储水桶(11)一侧的播种车(1)顶端安装有水泵(13)，且所述水泵(13)的输入端通过管道与储水桶(11)连通，并且所述水泵(13)的输出端通过管道与条形水箱(3)连通。

技术总结
本技术公开了一种林业苗床横条式播种装置，包括播种车、播种横条、存储箱、储水桶和控量机构，所述存储箱固定在播种车顶端的一侧，所述播种横条安装在存储箱位置处的播种车底端，所述播种管皆安装在播种横条的底端，所述播种横条顶端的中心位置处安装有导料管，所述储水桶固定在存储箱一侧的播种车顶端，所述控量机构设置在播种横条一侧的播种车底端，所述播种横条一侧的播种车底端固定有支架，且所述支架的内部转动安装有转杆，并且所述转杆的一侧皆固定有等间距的挡料片。本技术不仅保证了种子播种数量的一致性，实现了播种后的浇灌功能，而且提高了装置使用的便捷性。

技术研发人员：柯浩
受保护的技术使用者：广州航新农业科技有限责任公司
技术研发日：20221209
技术公布日：2024/1/12
