一种消毒风干一体的烟草种子清洗机的制作方法

本技术涉及烟草种植试验工具，具体地说，涉及一种消毒风干一体的烟草种子清洗机。

背景技术：

1、烟草在进行抗性筛选和组织培养前，烟草种子需先经过无菌消毒处理后再在各类培养基上铺种，烟草种子的清洗消毒是烟草组织培养中一个必不可少的步骤。传统的烟草种子清洗消毒方法采用离心管完成，在离心管上标注烟草种子样品的名称信息，再将种子放入离心管中进行后续的清洗消毒操作。传统的清洗消毒方法每次仅能人为地操作一只离心管，无法同时对多种类、数量大的烟草种子进行同时清洗消毒，需多人多组进行，费时费力。

2、鉴于上述情况，需要一种消毒风干一体的烟草种子清洗机，以方便同时对多种类、大量的烟草种子进行消毒风干操作。

技术实现思路

1、本实用新型的目的在于提供一种消毒风干一体的烟草种子清洗机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供一种消毒风干一体的烟草种子清洗机，包括支撑组件，所述支撑组件上安装有电机，所述电机输出轴固定连接有主联动杆，所述主联动杆相对于电机输出轴的另一端固定连接有主动齿轮，所述主动齿轮外围啮合有从动齿轮，所述从动齿轮同轴连接有副联动杆，所述副联动杆远离从动齿轮的另一端固定连接有消毒风干瓶，所述消毒风干瓶外侧设置有清洗组件，所述消毒风干瓶包括瓶盖，所述瓶盖顶部与副联动杆固定连接，所述瓶盖螺纹连接有瓶身，所述瓶身底部和侧壁开设有消毒孔。

3、作为本技术方案的进一步改进，所述支撑组件包括主支架，所述主支架底部安装有支柱，所述主支架内侧安装有副支架，所述副支架顶部与电机底部固定连接。

4、作为本技术方案的进一步改进，所述清洗组件包括清洗池，所述清洗池底部开设有出水口，所述出水口上安装有阀门。

5、作为本技术方案的进一步改进，所述消毒孔的直径小于烟草种子的直径。

6、作为本技术方案的进一步改进，所述主动齿轮中间位置开设有主动轮孔，所述从动齿轮中间位置开设有从动轮孔，所述主联动杆与主动轮孔固定连接，所述副联动杆与从动轮孔固定连接。

7、作为本技术方案的进一步改进，所述清洗池的顶端高于瓶身。

8、与现有技术相比，本实用新型的有益效果：

9、该消毒风干一体的烟草种子清洗机中，通过设置的主动齿轮带动从动齿轮转动，从动齿轮再通过副联动杆带动消毒风干瓶转动，从而让消毒风干瓶中的烟草种子与消毒清洗液充分混合接触，待消毒完成后，将消毒液排出，让消毒风干瓶继续转动，可以加速瓶中烟草种子的风干，以此提高了工作效率，节省了人力物力。

技术特征：

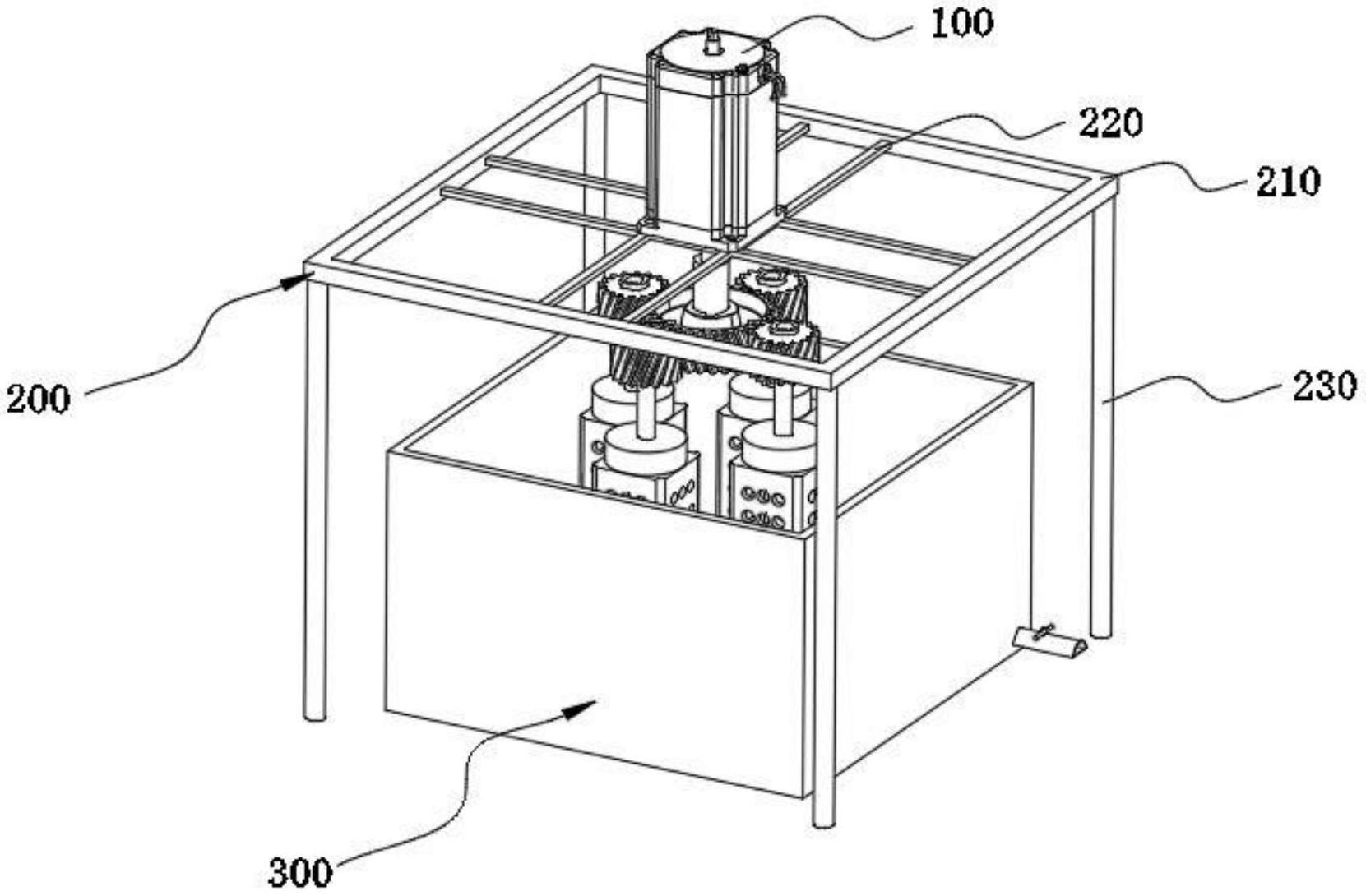

1.一种消毒风干一体的烟草种子清洗机，包括支撑组件(200)，其特征在于：所述支撑组件(200)上安装有电机(100)，所述电机(100)输出轴固定连接有主联动杆(110)，所述主联动杆(110)远离电机(100)输出轴的另一端固定连接有主动齿轮(400)，所述主动齿轮(400)外围啮合有从动齿轮(410)，所述从动齿轮(410)同轴连接有副联动杆(120)，所述副联动杆(120)远离从动齿轮(410)的另一端固定连接有消毒风干瓶(500)，所述消毒风干瓶(500)外侧设置有清洗组件(300)，所述消毒风干瓶(500)包括瓶盖(510)，所述瓶盖(510)顶部与副联动杆(120)固定连接，所述瓶盖(510)螺纹连接有瓶身(520)，所述瓶身(520)底部和侧壁开设有消毒孔(530)。

2.根据权利要求1所述的消毒风干一体的烟草种子清洗机，其特征在于：所述支撑组件(200)包括主支架(210)，所述主支架(210)底部安装有支柱(230)，所述主支架(210)内侧安装有副支架(220)，所述副支架(220)顶部与电机(100)底部固定连接。

3.根据权利要求1所述的消毒风干一体的烟草种子清洗机，其特征在于：所述清洗组件(300)包括清洗池(310)，所述清洗池(310)底部开设有出水口(320)，所述出水口(320)上安装有阀门(330)。

4.根据权利要求1所述的消毒风干一体的烟草种子清洗机，其特征在于：所述消毒孔(530)的直径小于烟草种子的直径。

5.根据权利要求1所述的消毒风干一体的烟草种子清洗机，其特征在于：所述主动齿轮(400)中间位置开设有主动轮孔(401)，所述从动齿轮(410)中间位置开设有从动轮孔(411)，所述主联动杆(110)与主动轮孔(401)固定连接，所述副联动杆(120)与从动轮孔(411)固定连接。

6.根据权利要求3所述的消毒风干一体的烟草种子清洗机，其特征在于：所述清洗池(310)的顶端高于瓶身(520)。

技术总结
本技术涉及烟草种植试验工具技术领域，具体地说，涉及一种消毒风干一体的烟草种子清洗机。其包括支撑组件，所述支撑组件上安装有电机，所述电机输出轴固定连接有主联动杆，所述主联动杆相对于电机输出轴的另一端固定连接有主动齿轮，所述主动齿轮外围啮合有从动齿轮，所述从动齿轮固定连接有副联动杆，所述副联动杆相对于从动齿轮的另一端固定连接有消毒风干瓶，所述消毒风干瓶外侧设置有清洗组件，从而让消毒风干瓶中的烟草种子与消毒清洗液充分混合接触，待消毒完成后，将消毒液排出，让消毒风干瓶继续转动，可以加速瓶中烟草种子的风干，以此提高了工作效率，节省了人力物力。

技术研发人员：冯力
受保护的技术使用者：冯力
技术研发日：20221213
技术公布日：2024/1/12
