一种甘蔗收割机用喂入口防滑防断机构的制作方法

本技术涉及甘蔗收割机，尤其涉及一种甘蔗收割机用喂入口防滑防断机构。

背景技术：

1、如今，随着农业科技的快速发展，市面上存在有许多的收割机，农户可使用收割机对农作物进行快速的收割，极大程度上减少了人力与时间成本，提高了农作物的收割效率。

2、在农户收割种植的甘蔗时，许多农户都会使用甘蔗收割机对甘蔗进行收割，而目前的一些甘蔗收割机难以在下雨天进行使用，由于在甘蔗收割机的喂入口会安装有两根用于将甘蔗送入收割机内部的转辊，且这两根转辊大多为金属材质，其表面较为光滑，因此，当甘蔗表面被雨水打湿后，转辊在旋转时与甘蔗表面摩擦力将大大减小，产生打滑的现象，导致甘蔗难以送入收收割机的内部，影响甘蔗收割机的使用，以及会大幅降低甘蔗的收割效率；

3、同时金属材质的转辊会在收割甘蔗时，会导致甘蔗受到挤压而发生折断的情况，使得所收获甘蔗的完整度降低，为此，我们提出一种甘蔗收割机用喂入口防滑防断机构，用于解决上述问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺陷，而提出的一种甘蔗收割机用喂入口防滑防断机构。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种甘蔗收割机用喂入口防滑防断机构，包括喂入口安装架，所述喂入口安装架内部的两侧之间均通过轴承座安装有上下分布的上辊与下辊，所述上辊的外表面等距圆周固定安装有多块第一胶板，第一胶板的顶部设置有若干个尖齿，所述下辊的外表面等距圆周固定安装有多块第二胶板；

4、所述上辊与所述下辊的一端均延伸至所述喂入口安装架的右侧，并分别固定安装有主动齿轮与从动齿轮，所述喂入口安装架的右侧转动安装有两个相互啮合连接的传动换向齿轮，所述主动齿轮通过两个所述传动换向齿轮与所述从动齿轮连接。

5、进一步地，所述第二胶板的顶部设置有与所述第一胶板顶部相同的若干个尖齿。

6、进一步地，所述第一胶板与所述上辊长度相同，所述第二胶板与所述下辊长度相同。

7、进一步地，所述第一胶板与所述第二胶板的个数均为4-8片，且所述第一胶板的长度为30-80cm，高度为5-20cm，厚度为0.5-2cm，所述第二胶板的厚度、长度均与所述第一胶板相同，且高度为1-5cm。

8、进一步地，所述第二胶板的外表面等距圆周固定安装有多组铁棍，多组铁棍与多块第二胶板相聚间隔排列。

9、进一步地，所述第二胶板的个数为3-6片，高度为1-5cm，每组铁棍的数量为若干个，且所述铁棍直径为10-20cm，长度为3-8cm，每个所述铁棍之间间距为5-10cm。

10、进一步地，所述喂入口安装架的左侧固定安装有电机，所述电机的输出端与所述上辊的一端连接。

11、相比于现有技术，本实用新型的有益效果在于：

12、1、通过设置的第一胶板与第二胶板可在输送甘蔗时，增加上辊、下辊与甘蔗之间的摩擦力，同时第一胶板与第二胶板可对甘蔗进行一定的挤压，且胶板具有一定的弹力与柔软度，可在不对甘蔗造成伤害的情况下，提高上辊、下辊对甘蔗的防滑效果，便于对潮湿的甘蔗进行输送，以及有效避免输送的甘蔗发生折断的现象。

13、2、通过在第一胶板、第二胶板增设尖齿，可增加第一胶板、第二胶板与甘蔗之间的摩擦力，进一步提高雨天时对甘蔗的输送效果。

14、3、在第二胶板的顶部表面安装多组铁棍，铁棍可增强下辊的耐磨损性能，同时，铁棍与第二胶板配合使用，可同样起到防滑的效果。

技术特征：

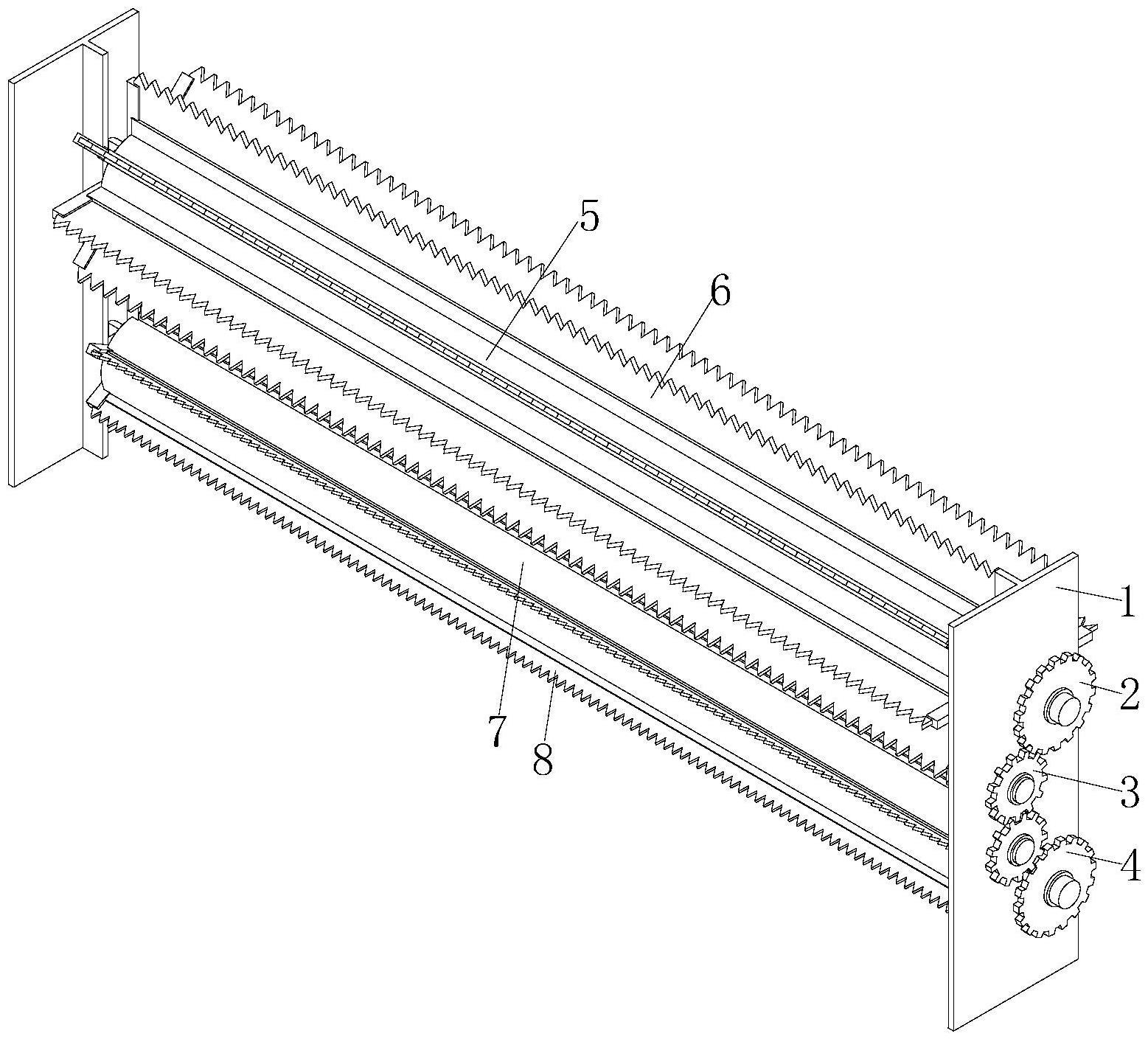

1.一种甘蔗收割机用喂入口防滑防断机构，包括喂入口安装架(1)，所述喂入口安装架(1)内部的两侧之间均通过轴承座(9)安装有上下分布的上辊(5)与下辊(7)，其特征在于，所述上辊(5)的外表面等距圆周固定安装有多块第一胶板(6)，第一胶板(6)的顶部设置有若干个尖齿，所述下辊(7)的外表面等距圆周固定安装有多块第二胶板(8)；

2.根据权利要求1所述的一种甘蔗收割机用喂入口防滑防断机构，其特征在于，所述第二胶板(8)的顶部设置有与所述第一胶板(6)顶部相同的若干个尖齿。

3.根据权利要求1所述的一种甘蔗收割机用喂入口防滑防断机构，其特征在于，所述第一胶板(6)与所述上辊(5)长度相同，所述第二胶板(8)与所述下辊(7)长度相同。

4.根据权利要求3所述的一种甘蔗收割机用喂入口防滑防断机构，其特征在于，所述第一胶板(6)与所述第二胶板(8)的个数均为4-8片，且所述第一胶板(6)的长度为30-80cm，高度为5-20cm，厚度为0.5-2cm，所述第二胶板(8)的厚度、长度均与所述第一胶板(6)相同，且高度为1-5cm。

5.根据权利要求1所述的一种甘蔗收割机用喂入口防滑防断机构，其特征在于，所述第二胶板(8)的外表面等距圆周固定安装有多组铁棍(11)，多组铁棍(11)与多块第二胶板(8)相聚间隔排列。

6.根据权利要求5所述的一种甘蔗收割机用喂入口防滑防断机构，其特征在于，所述第二胶板(8)的个数为3-6片，高度为1-5cm，每组铁棍(11)的数量为若干个，且所述铁棍(11)直径为10-20cm，长度为3-8cm，每个所述铁棍(11)之间间距为5-10cm。

7.根据权利要求1所述的一种甘蔗收割机用喂入口防滑防断机构，其特征在于，所述喂入口安装架(1)的左侧固定安装有电机(10)，所述电机(10)的输出端与所述上辊(5)的一端连接。

技术总结
本技术公开了一种甘蔗收割机用喂入口防滑防断机构，涉及甘蔗收割机技术领域，包括喂入口安装架，所述喂入口安装架内部的两侧之间均通过轴承座安装有上下分布的上辊与下辊，所述上辊的外表面等距圆周固定安装有多块第一胶板，第一胶板的顶部设置有若干个尖齿，所述下辊的外表面等距圆周固定安装有多块第二胶板；所述上辊与所述下辊的一端均延伸至所述喂入口安装架的右侧，并分别固定安装有主动齿轮与从动齿轮。该种技术通过设置的第一胶板、第二胶板，可有效的防止在雨天收割甘蔗时，转辊与甘蔗打滑的现象，提高了甘蔗的收割效率，且胶板具有一定的弹力与柔软度，能够有效避免输送的甘蔗发生折断的现象。
