烤烟破膜培土装置的制作方法

本技术涉及烤烟种植工具，具体指一种烤烟破膜培土装置。

背景技术：

1、井窖式移栽技术的推广逐渐成为了烤烟移栽的主流技术，井窖式移栽技术中最重要的两个环节就是破膜和培土，目前破膜与培土需要分别采用不同的工具进行，这就导致了实际应用过程中容易出现重复作业问题，耽误烟苗生长时机，拉高了烟叶生产的人工成本。

2、因此，亟需一种用于烟苗破膜、培土的一体式装置，能够解决目前烟苗破膜、培土需要分别使用不同的工具，导致作业效率低、人工成本过高的问题。

3、在公告号为cn214676858u的专利文件中公开了一种用于烟苗破膜、培土的一体式装置，其特征在于：包括交叉设置的第一连杆和第二连杆，所述第一连杆的中部和所述第二连杆的中部铰接设置，所述第一连杆的下端连接有第一破膜筒，所述第二连杆的下端连接有第二破膜筒，所述第一破膜筒和所述第二破膜筒合围成圆筒状结构。

4、此种破膜培土装置虽能破膜培土，但是也存在一些问题，第一破膜筒和第二破膜筒为固定连接在第一连杆和第二连杆的底部的，我们不同品种的烟苗尺寸不一，在对不同品种的烟苗进行破膜培土时就需要将第一连杆和第二连杆张开至不同的距离，这就导致我们在张开第一连杆和第二连杆时至不同尺寸时底部的破膜筒不是处于竖直方向，破膜筒均向外的角度插入烟垄可能会导致地膜大面积撕裂降低保温效果，破膜筒均向内的角度插入烟垄可能会伤到烟苗的根部，并且倾斜插入非常费力。

5、综上，申请人提出了一种烤烟破膜培土装置。

技术实现思路

1、鉴于现有技术存在的现有破膜培土装置的破膜筒不可调节可能会导致地膜破坏严重和破坏烟苗根部的问题，本实用新型技术方案提出一种解决上述问题的烤烟破膜培土装置。

2、为实现上述技术目的，本实用新型采用的技术方案如下：

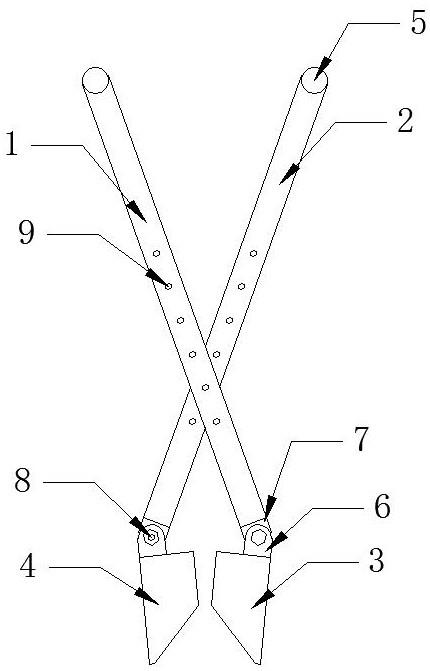

3、一种烤烟破膜培土装置，包括交叉设置的第一连杆和第二连杆，第一连杆的中部和第二连杆的中部铰接设置，第一连杆的底部铰接有第一破膜筒，第二连杆的底部铰接有第二破膜筒，第一破膜筒和第二破膜筒合围成圆筒状结构，第一破膜筒和第二破膜筒的铰接位置均设有锁定装置用以调节后的固定；将第一破膜筒和第一连杆进行铰接，第二破膜筒和第二连杆进行铰接，并且设置锁定装置对其的铰接进行限位，这样设置我们就可以根据我们不同尺寸的烟苗对破膜筒的角度进行调节，使得我们将第一连杆和第二连杆张开至合适的角度之后我们的两个破膜筒也处于竖直状态，这样我们竖直将破膜筒插入烟垄内能够避免将地膜大面积破坏和对烟苗根部造成损坏，竖直插入也更加的省力，效率更高。

4、进一步限定，第一破膜筒和第二破膜筒的顶部均设有铰接支耳，第一连杆和第二连杆的底部均设有铰接座，锁定装置为螺栓和螺母，铰接支耳和铰接座上均对应开设有铰接孔，螺栓从铰接孔内穿过，螺母将铰接支耳和铰接座进行夹紧固定；这样设置铰接支耳和铰接座，通过螺栓和螺母将其压紧，通过极大的摩擦力进行紧固，结构简单，制作方便，造价低廉。

5、进一步限定，第一连杆和第二连杆上沿长度方向均匀间隔开设有多个调节孔，调节孔用于第一连杆和第二连杆的铰接；通过设置调节孔我们可以调节第一连杆和第二连杆的铰接位置从而调节整个装置的省力程度和开合程度，可以根据我们使用者的自身条件进行调节，更加方便。

6、进一步限定，铰接支耳的顶部和铰接座的底部均为半圆形；这样均设置成半圆形更加方便我们调节时的相对转动。

7、进一步限定，第一连杆和第二连杆的顶部均水平设有把手；设置把手更加我们进行使用。

8、进一步限定，第一破膜筒和第二破膜筒的底部均为尖齿状；将第一破膜筒和第二破膜筒的底部设置成尖齿状更加方便我们破膜。

9、本实用新型相较于现有技术的有益效果为通过破膜筒和连杆直接进行铰接，使得破膜筒可以在张开不同尺寸下均调节为竖直状态，使用省力，不会过多破坏地膜和烟苗根部，结构简单，制作方便。

技术特征：

1.烤烟破膜培土装置，包括交叉设置的第一连杆和第二连杆，所述第一连杆的中部和所述第二连杆的中部铰接设置，其特征在于： 所述第一连杆的底部铰接有第一破膜筒，所述第二连杆的底部铰接有第二破膜筒，所述第一破膜筒和所述第二破膜筒合围成圆筒状结构，所述第一破膜筒和所述第二破膜筒的铰接位置均设有锁定装置用以调节后的固定。

2.根据权利要求1所述的烤烟破膜培土装置，其特征在于：所述第一破膜筒和所述第二破膜筒的顶部均设有铰接支耳，所述第一连杆和所述第二连杆的底部均设有铰接座，所述锁定装置为螺栓和螺母，所述铰接支耳和所述铰接座上均对应开设有铰接孔，所述螺栓从所述铰接孔内穿过，所述螺母将所述铰接支耳和所述铰接座进行夹紧固定。

3.根据权利要求1所述的烤烟破膜培土装置，其特征在于：所述第一连杆和所述第二连杆上沿长度方向均匀间隔开设有多个调节孔，所述调节孔用于所述第一连杆和第二连杆的铰接。

4.根据权利要求2所述的烤烟破膜培土装置，其特征在于：所述铰接支耳的顶部和所述铰接座的底部均为半圆形。

5.根据权利要求1所述的烤烟破膜培土装置，其特征在于：所述第一连杆和所述第二连杆的顶部均水平设有把手。

6.根据权利要求1所述的烤烟破膜培土装置，其特征在于：所述第一破膜筒和所述第二破膜筒的底部均为尖齿状。

技术总结
本技术公开了一种烤烟种植工具技术领域的烤烟破膜培土装置，包括交叉设置的第一连杆和第二连杆，第一连杆的中部和第二连杆的中部铰接设置，第一连杆的底部铰接有第一破膜筒，第二连杆的底部铰接有第二破膜筒，第一破膜筒和第二破膜筒合围成圆筒状结构，第一破膜筒和第二破膜筒的铰接位置均设有锁定装置用以调节后的固定；本技术相较于现有技术的有益效果为通过破膜筒和连杆直接进行铰接，使得破膜筒可以在张开不同尺寸下均调节为竖直状态，使用省力，不会过多破坏地膜和烟苗根部，结构简单，制作方便。

技术研发人员：陈天才,陈伦飞,吴勤政,姜光平,鲁详清,尹朝先,李栋梁,王磊,汤先高,张名孝,向光荣
受保护的技术使用者：中国烟草总公司重庆市公司奉节分公司
技术研发日：20221215
技术公布日：2024/1/12
