一种新型施肥装置的制作方法

本技术涉及农业施肥装置，尤其涉及一种新型施肥装置。

背景技术：

1、温室大棚，又称暖房，能透光、保温或加温，用来栽培植物的设施。在不适宜植物生长的季节，能提供温室生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等。

2、现有的温室农作物在进行施肥时，大多有工作人员手持机器进行施肥，效率缓慢且费事费力，或通过施肥装置对农作物进行施肥，但现有额施肥装置施肥位置为固定式，由于不同时期或不同种类的农作物在种植过程中，农作物之间的间距不一，施肥位置稍有偏差，固定的施肥位置容易出现农作物之间施肥含量不一，施肥不均匀。

技术实现思路

1、本实用新型提出的一种新型施肥装置，解决了现有的温室农作物在进行施肥时，大多有工作人员手持机器进行施肥，效率缓慢且费事费力，或通过施肥装置对农作物进行施肥，但现有额施肥装置施肥位置为固定式，由于不同时期或不同种类的农作物在种植过程中，农作物之间的间距不一，施肥位置稍有偏差，固定的施肥位置容易出现农作物之间施肥含量不一，施肥不均匀的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种新型施肥装置，包括温室大棚，所述温室大棚内固定安装有种植坛，所述温室大棚左右内壁上均固定安装导向架，所述导向架之间滑动安装有安装板，且所述导向架内设置有用于驱使安装板前后运动的前后运动机构，所述安装板的下表面固定安装有两个气缸，两个气缸活塞杆的底端固定安装有同一个支撑架，所述支撑架上固定安装有多通软管，所述支撑架上设置有若干个喷头，若干个所述喷头与多通软管相连通，若干个所述喷头滑动安装在支撑架上开设的条形滑道内，所述支撑架的上表面固定安装有肥料桶和输料泵，所述肥料桶上安装有加料斗，所述输料泵的进水管贯穿肥料桶并延伸至肥料桶内水面以下，所述输料泵的出水管与多通软管相连通，所述支撑架内设置有用于调节若干个喷头之间距离的调节机构。

3、采用上述方案，通过设置肥料桶、输料泵、多通软管、喷头和调节机构，利用输料泵将肥料桶内的肥料抽出送入多通软管内，使肥料输送至若干个喷头处喷出，实现对农作物的施肥工作，通过调节机构调节喷头之间的距离，便于根据不同农作物种植间距的不同对喷头进行调节，使得喷头施肥位置更加准确，从而提高施肥的效果，通过设置安装板、支撑架、前后运动和气缸、利用前后运动机构带动安装板前后运动，安装板前后运动通过支撑架带动若干个喷头同步运动，实现对大面积农作物的施肥工作，提高工作的简便性，利用气缸推动支撑架上下运动，支撑架上下运动带动喷头同步上下运动，便于调节施肥的高度，进一步提高施肥效果。

4、上述方案中，需要说明的是，所述气缸与外接电源电性连接。

5、作为本实用新型的一种优选方案，所述前后运动机构包括转动安装在导向架内的往复丝杠，其中一个所述导向架上固定安装有电机二，其中一个所述往复丝杠与电机二的输出轴固定连接，两个所述往复丝杠之间通过传动机构传动连接，所述安装板的两侧均固定安装有移动块，所述移动块螺纹安装在往复丝杠的外表面且移动块的外表面与导向架内壁相贴合。

6、采用上述方案，通过设置电机二、往复丝杠和移动块，利用移动块对安装板起到限位导向的作用，避免安装板运动过程中发生转动晃动的情况，提高安装板运动的稳定性，利用电机二带动往复丝杠转动，往复丝杠转动带动安装板前后运动，安装板运动带动支撑架和喷头同步运动，以便于实现大面积的施肥工作，便于使用。

7、上述方案中，需要说明的是，所述电机二与外接电源电性连接。

8、作为本实用新型的一种优选方案，所述传动机构包括两个分别固定安装在两个往复丝杠的外表面的皮带轮，两个所述皮带轮之间通过皮带传动连接。

9、采用上述方案，通过设置皮带轮和皮带，电机二带动其中一个往复丝杠转动，其中一个往复丝杠转动通过皮带和皮带轮带动另一个往复丝杠同步转动，使得安装板的两侧能够同步运动，以提高安装板运动的稳定性。

10、作为本实用新型的一种优选方案，所述肥料桶的上表面固定安装有电机一，所述肥料桶内转动安装有搅拌杆，所述搅拌杆的端部与电机一的输出轴固定连接。

11、采用上述方案，通过设置电机一和搅拌杆，利用电机一带动搅拌杆转动，搅拌杆转动能够对肥料桶内的肥料进行混合，使肥料混合均匀，无需工作人员单独进行混合工作，提高使用的便捷性。

12、上述方案中，需要说明的是，所述电机一与外接电源电性连接。

13、作为本实用新型的一种优选方案，所述调节机构包括调节板，所述调节板滑动安装在支撑架内，所述调节板上两侧呈八字相对倾斜开设有若干个通道内，若干个所述喷头分别滑动安装在若干个通道内。

14、采用上述方案，通过设置调节板，通过前后移动调节板，驱使若干个喷头在通道内滑动，使得若干个喷头相对靠近或相互远离，进而能够对若干个喷头之间距离的进行调节，便于根据不同农作物种植间距的不同对喷头进行调节，使得喷头施肥位置更加准确，从而提高施肥的效果。

15、作为本实用新型的一种优选方案，所述调节板的下表面固定安装有若干个滑块，所述支撑架内壁的下表面开设有若干个安装槽，若干个所述滑块滑动安装在安装槽内，中间的所述安装槽内转动安装有螺纹杆且螺纹杆的端部安装有转板，中间所述滑块滑动安装在螺纹杆的外表面。

16、采用上述方案，通过设置螺纹杆和滑块，利用滑块对调节板起到限位导向的作用，避免调节板运动过程中发生晃动偏移的情况，利用转板带动螺纹杆转动，螺纹杆转动配合滑块带动调节板前后运动，调节板前后运动驱使若干个喷头相互靠近或相对远离，以实现对喷头之间的距离调节，使得喷头施肥位置更加准确，从而提高施肥的效果。

17、本实用新型中：

18、该一种新型施肥装置通过调节机构调节喷头之间的距离，便于根据不同农作物种植间距的不同对喷头进行调节，使得喷头施肥位置更加准确，从而提高施肥的效果；

19、该一种新型施肥装置通过设置安装板、支撑架、前后运动和气缸、利用前后运动机构带动安装板前后运动，安装板前后运动通过支撑架带动若干个喷头同步运动，实现对大面积农作物的施肥工作，提高工作的简便性，利用气缸推动支撑架上下运动，支撑架上下运动带动喷头同步上下运动，便于调节施肥的高度，进一步提高施肥效果；

20、该一种新型施肥装置通过设置电机二、往复丝杠和移动块，利用移动块对安装板起到限位导向的作用，避免安装板运动过程中发生转动晃动的情况，提高安装板运动的稳定性，利用电机二带动往复丝杠转动，往复丝杠转动带动安装板前后运动，安装板运动带动支撑架和喷头同步运动，以便于实现大面积的施肥工作，便于使用。

技术特征：

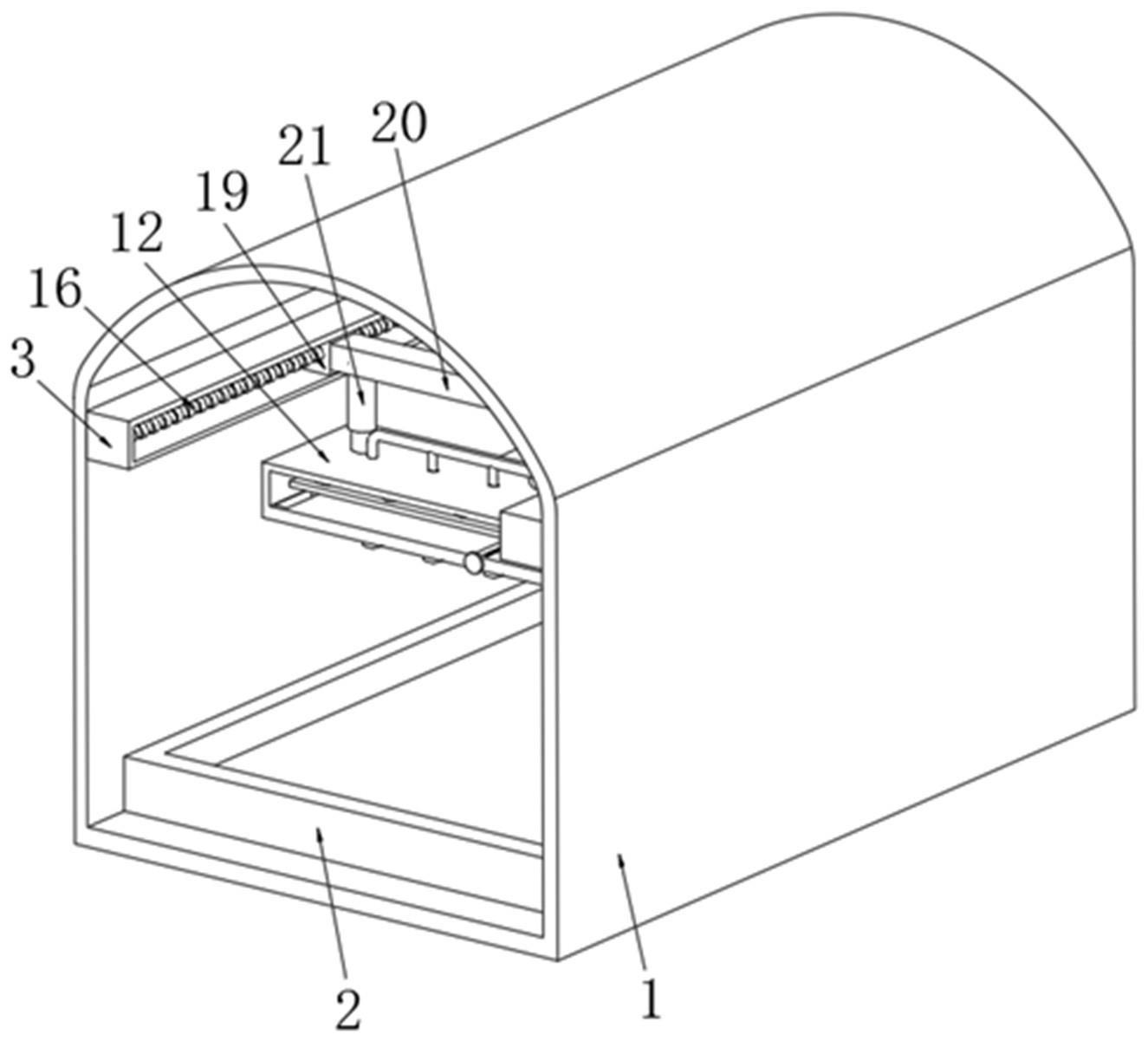

1.一种新型施肥装置，其特征在于，包括温室大棚（1），所述温室大棚（1）内固定安装有种植坛（2），所述温室大棚（1）左右内壁上均固定安装导向架（3），所述导向架（3）之间滑动安装有安装板（20），且所述导向架（3）内设置有用于驱使安装板（20）前后运动的前后运动机构，所述安装板（20）的下表面固定安装有两个气缸（21），两个气缸（21）活塞杆的底端固定安装有同一个支撑架（12），所述支撑架（12）上固定安装有多通软管（14），所述支撑架（12）上设置有若干个喷头（11），若干个所述喷头（11）与多通软管（14）相连通，若干个所述喷头（11）滑动安装在支撑架（12）上开设的条形滑道内，所述支撑架（12）的上表面固定安装有肥料桶（4）和输料泵（13），所述肥料桶（4）上安装有加料斗（5），所述输料泵（13）的进水管贯穿肥料桶（4）并延伸至肥料桶（4）内水面以下，所述输料泵（13）的出水管与多通软管（14）相连通，所述支撑架（12）内设置有用于调节若干个喷头（11）之间距离的调节机构。

2.根据权利要求1所述的一种新型施肥装置，其特征在于，所述前后运动机构包括转动安装在导向架（3）内的往复丝杠（16），其中一个所述导向架（3）上固定安装有电机二（15），其中一个所述往复丝杠（16）与电机二（15）的输出轴固定连接，两个所述往复丝杠（16）之间通过传动机构传动连接，所述安装板（20）的两侧均固定安装有移动块（19），所述移动块（19）螺纹安装在往复丝杠（16）的外表面且移动块（19）的外表面与导向架（3）内壁相贴合。

3.根据权利要求2所述的一种新型施肥装置，其特征在于，所述传动机构包括两个分别固定安装在两个往复丝杠（16）的外表面的皮带轮（17），两个所述皮带轮（17）之间通过皮带（18）传动连接。

4.根据权利要求1所述的一种新型施肥装置，其特征在于，所述肥料桶（4）的上表面固定安装有电机一（6），所述肥料桶（4）内转动安装有搅拌杆（7），所述搅拌杆（7）的端部与电机一（6）的输出轴固定连接。

5.根据权利要求1所述的一种新型施肥装置，其特征在于，所述调节机构包括调节板（10），所述调节板（10）滑动安装在支撑架（12）内，所述调节板（10）上两侧呈八字相对倾斜开设有若干个通道内，若干个所述喷头（11）分别滑动安装在若干个通道内。

6.根据权利要求5所述的一种新型施肥装置，其特征在于，所述调节板（10）的下表面固定安装有若干个滑块（9），所述支撑架（12）内壁的下表面开设有若干个安装槽，若干个所述滑块（9）滑动安装在安装槽内，中间的所述安装槽内转动安装有螺纹杆（8）且螺纹杆（8）的端部安装有转板，中间所述滑块（9）滑动安装在螺纹杆（8）的外表面。

技术总结
本技术公开了一种新型施肥装置，属于农业施肥装置技术领域，包括温室大棚，温室大棚内固定安装有种植坛，所述温室大棚左右内壁上均固定安装支撑架，支撑架之间滑动安装有安装板，且支撑架内设置有用于驱使安装板前后运动的前后运动机构，安装板的下表面固定安装有两个气缸，两个气缸活塞杆的底端固定安装有同一个支撑架，支撑架上固定安装有多通软管，支撑架上设置有若干个喷头，若干个喷头与多通软管相连通，若干个喷头滑动安装在支撑架上开设的条形滑道内，通过设置肥料桶、输料泵、多通软管、喷头和调节机构，利用输料泵将肥料桶内的肥料抽出送入多通软管内，使肥料输送至若干个喷头处喷出，实现农作物的施肥工作。

技术研发人员：吕铁男
受保护的技术使用者：吕铁男
技术研发日：20221219
技术公布日：2024/1/12
