一种具有破土装置的灌溉用喷雾器的制作方法

本技术涉及农业机械，尤其涉及一种具有破土装置的灌溉用喷雾器。

背景技术：

1、土传病害是作物病害主要病害，且因土传病害多在地下较深的位置，防治多有不便，在正常作业的过程中，土壤表层会自然形成较结实的地面，传统的滴管、喷灌包括用喷雾器灌根，都难以让药水渗入地底，难以达到灭杀土传病害的效果。

2、现有技术中破土装置多由两个部分组合而成，装置较为复杂，成本较高，且破土阻力较大，难以达到较深的土层，难以精准定点灌药。

技术实现思路

1、要解决的技术问题：现有技术中破土装置多由圆柱形外壳和锥头两个部分组合而成，装置较为复杂，成本较高，且结构的破土阻力较大，难以达到较深的土层，难以精准定点灌药。

2、针对现有技术的不足，本实用新型的目的在于提供一种具有破土装置的灌溉用喷雾器。

3、技术方案

4、为解决上述的技术问题，本实用新型提供一种具有破土装置的灌溉用喷雾器,包括喷雾器，喷雾器连接有破土装置，破土装置包括外筒和内筒，外筒套设在内筒外部，外筒与内筒活动连接，外筒的一端设有外破土头，内筒的一端设有内破土头，外破土头上开设有灌药口一，内破土头上开设有灌药口二，外破土头套设于内破土头外部。

5、进一步的，外筒内壁沿竖向开设有若干组转动槽，每组转动槽以外筒的中心线为轴周向阵列分布，内筒外壁上与转动槽对应处分别固接有若干组转动限位杆，转动限位杆远离内筒的一端延伸至转动槽内，转动限位杆的直径与转动槽相匹配，内筒通过转动限位杆与外筒活动连接。

6、进一步的，外筒和内筒均为圆柱状壳体，外破土头和内破土头均为锥状壳体，外筒的底部与外破土头上部固定连接，内筒的底部与内破土头上部固定连接。

7、进一步的，外筒的外壁设有若干脚踏槽，方便用脚部施加力量，将破土装置插入地下深处。

8、进一步的，外筒的外壁一侧设有刻度，可以直观的看到破土装置深入地下的深度并进行调节，能够起到精准定位的作用。

9、进一步的，外筒的上部对称设置有一对握把，操作的时候更好发力，在移动的时候方便携带。

10、进一步的，外筒顶部开口处套设有防尘盖，防止灰尘或者泥土落入内筒和外筒之间，堵塞转动槽，造成转动不便。

11、进一步的，内筒的上部对称设置了一对旋转把手，旋转把手与内筒固定连接，在旋转内筒时更好用力。

12、进一步的，内筒的顶部开口处固定连接一个圆台形的接口，接口与喷雾器连接。

13、有益效果

14、与现有技术相比，本实用新型的有益效果在于：本发明只需要在传统喷雾器的基础上增加一个简易的破土装置，即可低成本的达到破土灌药的效果，在有效防治病害的同时还能有效控制成本，同时本装置操作简单，方便，破土更加轻松，可以达到较深的土层，精准定点灌药。

技术特征：

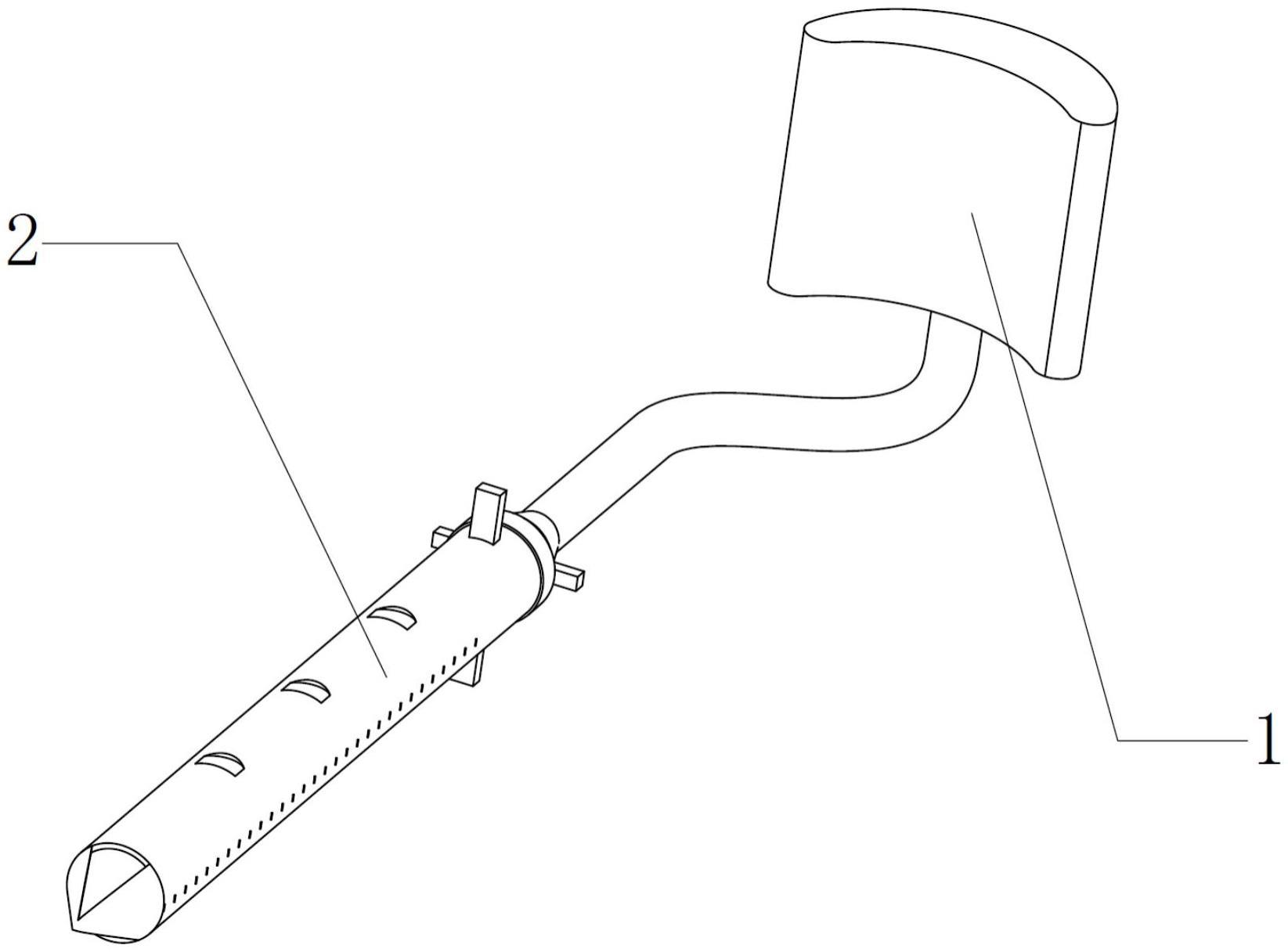

1.一种具有破土装置的灌溉用喷雾器，包括喷雾器(1)，其特征在于，所述喷雾器(1)连接有破土装置(2)，所述破土装置(2)包括外筒(201)和内筒(202)，所述外筒(201)套设在内筒(202)外部，所述外筒(201)与内筒(202)活动连接，所述外筒(201)的一端设有外破土头(203)，所述内筒(202)的一端设有内破土头(204)，所述外破土头(203)上开设有灌药口一(205)，所述内破土头(204)上开设有灌药口二(206)，所述外破土头(203)套设于内破土头(204)外部。

2.根据权利要求1所述的一种具有破土装置的灌溉用喷雾器，其特征在于，所述外筒(201)内壁沿竖向开设有若干组转动槽(207)，每组所述转动槽(207)以外筒(201)的中心线为轴周向阵列分布，所述内筒(202)外壁上与所述转动槽(207)对应处分别固接有若干组转动限位杆(208)，所述转动限位杆(208)远离所述内筒(202)的一端延伸至转动槽(207)内，所述转动限位杆(208)的直径与所述转动槽(207)相匹配，所述内筒(202)通过转动限位杆(208)与外筒(201)活动连接。

3.根据权利要求2所述的一种具有破土装置的灌溉用喷雾器，其特征在于，所述外筒(201)和内筒(202)均为圆柱状壳体，所述外破土头(203)和内破土头(204)均为锥状壳体，所述外筒(201)的底部与外破土头(203)上部固定连接，所述内筒(202)的底部与内破土头(204)上部固定连接。

4.根据权利要求3所述的一种具有破土装置的灌溉用喷雾器，其特征在于，所述外筒(201)的外壁设有若干脚踏槽(3)。

5.根据权利要求4所述的一种具有破土装置的灌溉用喷雾器，其特征在于，所述外筒(201)的外壁一侧设有均匀的刻度(4)。

6.根据权利要求5所述的一种具有破土装置的灌溉用喷雾器，其特征在于，所述外筒(201)的上部对称设置有一对握把(5)。

7.根据权利要求6所述的一种具有破土装置的灌溉用喷雾器，其特征在于，所述外筒(201)顶部开口处套设有防尘盖(6)。

8.根据权利要求7所述的一种具有破土装置的灌溉用喷雾器，其特征在于，所述内筒(202)的上部对称设置了一对旋转把手(7)。

9.根据权利要求8所述的一种具有破土装置的灌溉用喷雾器，其特征在于，所述内筒(202)的顶部开口处固定连接一个圆台形的接口(8)，所述接口(8)与所述喷雾器(1)连接。

技术总结
本技术涉及一种具有破土装置的灌溉用喷雾器，包括喷雾器，喷雾器连接有破土装置，破土装置包括外筒和内筒，外筒套设在内筒外部，外筒与内筒活动连接，外筒的一端设有外破土头，内筒的一端设有内破土头，外破土头上开设有灌药口一，内破土头上开设有灌药口二，外破土头套设于内破土头外部。本技术只需要在传统喷雾器的基础上增加一个简易的破土装置，即可低成本的达到破土灌药的效果，在有效防治病害的同时还能有效控制成本，同时本装置操作简单，方便，破土更加的轻松，可以达到较深的土层，精准定点灌药。

技术研发人员：曾彦
受保护的技术使用者：海南黎母山沉香庄园开发有限公司
技术研发日：20221228
技术公布日：2024/1/12
