一种适用于水产的保氧包装盒的制作方法

本技术涉及一种保氧包装盒，特别是涉及一种适用于水产的保氧包装盒，属于保氧包装盒。

背景技术：

1、鲜活海鲜产品在进行运输的过程中需要持续进行供氧来保证海鲜的活性，运输到目的地时需要人工用捞网将鲜活海鲜捞起来放置在水箱或水池中进行放养售卖，而现有的鲜活海鲜产品的保氧包装盒在使用过程中不便于使用者将海鲜取出，用捞网在其内部进行打捞容易导致海鲜损伤等情况。

2、现有专利号为(cn216906472u)的专利提出了一种鲜活海鲜产品新型保氧包装盒，其装置设置转动盘带动螺杆转动，螺杆带动螺纹块向左侧移动，螺纹块通过控制销带动摆动板绕其与支撑块的连接点摆动，使摆动板通过限位销与限位块带动卡块脱离与延伸块的卡合，使用者即可通过把手将顶盖打开，从而有效方便使用者进行取放鲜活海鲜，有效防止在运输过程中因摇晃导致鲜活海鲜洒落，方便了使用者使用，但是其装置的内部可能存在海鲜的腥味，而且方便后期卫生的清洁，针对上述问题，本实用提出了一种保氧包装盒来方便人们使用。

技术实现思路

1、本实用新型要解决的技术问题是提供一种适用于水产的保氧包装盒，该一种适用于水产的保氧包装盒能够实现保证海鲜长时间生存，而且方便后期清洁，解决了现有技术中无法对内部进行清洁的技术问题。

2、为解决上述问题，提供以下技术方案：

3、设计一种适用于水产的保氧包装盒，包括外壳，所述外壳的上端转动设置有转动盖，所述外壳的内部固定设置有制氧器，所述外壳的内部开设有放置腔，所述放置腔的内部设置有存放盒，所述存放盒的下端开设有卡槽，所述外壳的前端与后端内壁均开设有弧形槽。

4、进一步的，所述制氧器的上端固定设置有送氧管，所述送氧管的材质为可弯曲软管。

5、进一步的，所述放置腔的底端固定设置有限位柱，所述限位柱的上端位于卡槽的内部。

6、进一步的，所述存放盒的前端与后端均固定设置有弧形板，所述弧形板位于弧形槽的内部。

7、进一步的，所述上盖的上端固定设置有提手，所述存放盒的上端转动设置有上盖。

8、进一步的，所述上盖的内部开设有进管孔，所述转动盖的上端设置有锁死孔。

9、进一步的，所述转动盖的上端中部固定设置有提杆。

10、与现有技术相比，本实用新型的有益效果在于：

11、1、本实用新型，通过设置有制氧器，以及方便放置进管孔的存放盒，可以使得海鲜可以在盒体内部长时间保证正常存活，可以保证海鲜的新鲜；

12、2、本实用新型，通过设置有可以取出的存放盒，存放盒通过弧形板以及弧形槽卡接，通过卡槽与限位柱可以实现存放盒位于放置腔6内部稳固的放置，后期也方便取出，方便对存放海鲜的存放盒进行清洁；

13、参照后文的说明和附图，详细公开了本实用新型的特定实施方式，指明了本实用新型的原理可以被采用的方式。应该理解，本实用新型的实施方式在范围上并不因而受到限制。在所附权利要求的精神和条款的范围内，本实用新型的实施方式包括许多改变、修改和等同。

技术特征：

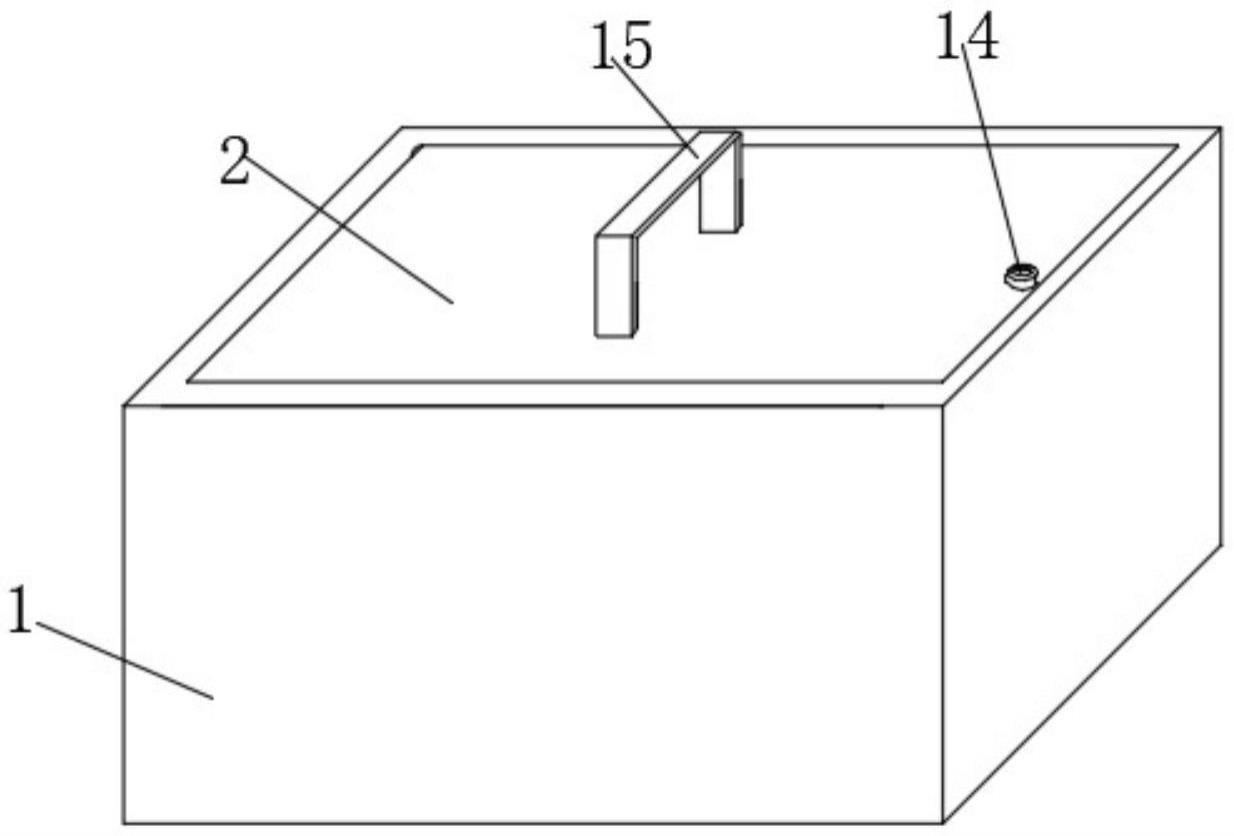

1.一种适用于水产的保氧包装盒，其特征在于，包括外壳(1)，所述外壳(1)的上端转动设置有转动盖(2)，所述外壳(1)的内部固定设置有制氧器(3)，所述外壳(1)的内部开设有放置腔(5)，所述放置腔(5)的内部设置有存放盒(6)，所述存放盒(6)的下端开设有卡槽(7)，所述外壳(1)的前端与后端内壁均开设有弧形槽(9)。

2.根据权利要求1所述的一种适用于水产的保氧包装盒，其特征在于，所述制氧器(3)的上端固定设置有送氧管(4)，所述送氧管(4)的材质为可弯曲软管。

3.根据权利要求1所述的一种适用于水产的保氧包装盒，其特征在于，所述放置腔(5)的底端固定设置有限位柱(8)，所述限位柱(8)的上端位于卡槽(7)的内部。

4.根据权利要求1所述的一种适用于水产的保氧包装盒，其特征在于，所述存放盒(6)的前端与后端均固定设置有弧形板(10)，所述弧形板(10)位于弧形槽(9)的内部。

5.根据权利要求1所述的一种适用于水产的保氧包装盒，其特征在于，所述存放盒(6)的上端转动设置有上盖(12)，所述上盖(12)的上端固定设置有提手(11)。

6.根据权利要求5所述的一种适用于水产的保氧包装盒，其特征在于，所述上盖(12)的内部开设有进管孔(13)，所述转动盖(2)的上端设置有锁死孔(14)。

7.根据权利要求1所述的一种适用于水产的保氧包装盒，其特征在于，所述转动盖(2)的上端中部固定设置有提杆(15)。

技术总结
本技术公开了一种适用于水产的保氧包装盒，属于保氧包装盒技术领域，包括外壳，所述外壳的上端转动设置有转动盖，所述外壳的内部固定设置有制氧器，所述外壳的内部开设有放置腔，所述放置腔的内部设置有存放盒，所述存放盒的下端开设有卡槽，所述外壳的前端与后端内壁均开设有弧形槽，所述制氧器的上端固定设置有送氧管，所述送氧管的材质为可弯曲软管，所述放置腔的底端固定设置有限位柱，所述限位柱的上端位于卡槽的内部。由此，能够保证海鲜长时间存活以及方便后期对外壳内部的清洁工作，使用比较方便。

技术研发人员：徐道德,郝代强,栾霜
受保护的技术使用者：青岛双润兆业包装有限公司
技术研发日：20221229
技术公布日：2024/1/12
