一种组合式破碎机刀箱的制作方法

本技术属于破碎机，具体涉及一种组合式破碎机刀箱。

背景技术：

1、公开号为cn205613521u的实用新型专利公开了一种高效秸秆快速破碎机，包括水平设置的支撑架，在破碎机机座与圆弧端盖之间设有破碎轴，破碎轴通过轴承座与破碎机机座固定，在破碎轴位于电机输出轴同侧的一端设有驱动轮，驱动轮通过皮带与电机转轴连接；沿破碎轴长度方向等间距设置多个同步旋转的圆形隔板，在圆形隔板之间共同套设有刀座轴，且刀座轴沿圆形隔板圆周方向均匀分布，在刀座轴位于圆形隔板之间设置破碎刀片，破碎刀片一端套设在刀座轴上，另一端高于圆形隔板边缘。但秸秆破碎机在对作物进行破碎时，以玉米类秸秆为代表的秸秆长度在2.5m-3m，但该装置的破碎机破碎长度短，操作人员在对秸秆进行破碎时，往往需要提前将长秸秆手动掰断成为多段后，再将短秸秆放入破碎机中进行破碎，或一直手扶长秸秆至破碎机中，直至其完全进入破碎机，当秸秆的破碎量大时会浪费大量人力。

技术实现思路

1、基于上述技术问题，本实用新型提供一种组合式破碎机刀箱，具有固定刀箱以及旋转刀箱，能够固定刀箱以及旋转刀箱能够组合成为一体，用于直接破碎长秸秆，无需操作人员对长秸秆进行手动掰断操作，节省了人力。

2、其具体技术方案为：

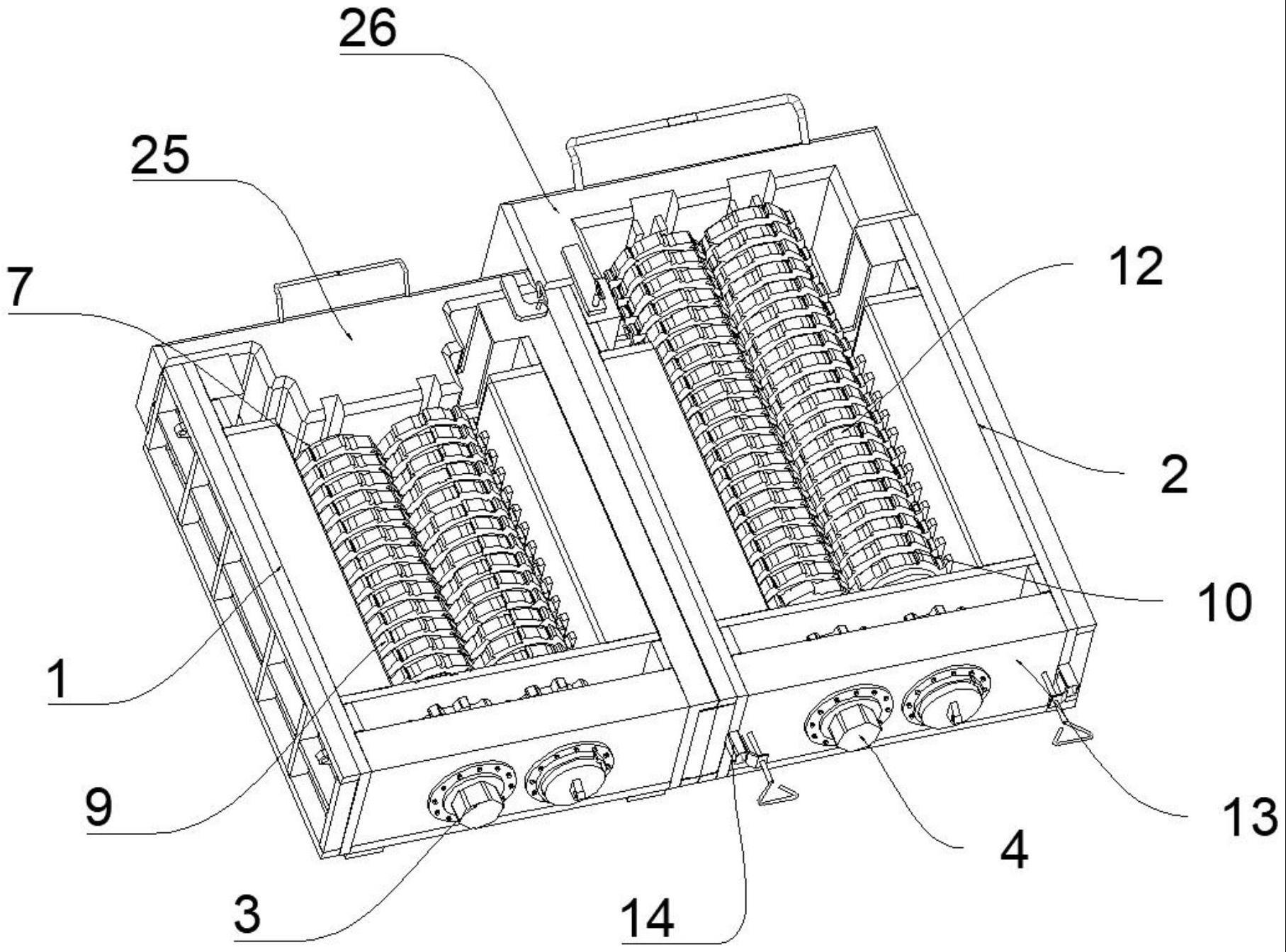

3、一种组合式破碎机刀箱，包括：

4、固定刀箱，所述固定刀箱内部两侧壁面均固定安装有若干第一固定破碎齿，所述固定刀箱上壁面固定安装有第一内螺纹连接块；

5、旋转刀箱，所述旋转刀箱铰接于固定刀箱一侧，所述旋转刀箱一侧壁面连接有移动机构，所述旋转刀箱内部两侧壁面均固定安装有若干第二固定破碎齿，所述旋转刀箱上壁面固定安装有第二内螺纹连接块；

6、第一电动机，所述第一电动机固定安装于固定刀箱一侧壁面，所述第一电动机驱动端连接有第一主动刀轴，所述第一主动刀轴另一端活动安装于固定刀箱内部下壁面，所述固定刀箱一侧壁面设有第一密封盖；

7、第二电动机，所述第二电动机固定安装于移动机构一侧，所述移动机构一侧壁面固定安装有第二密封盖，所述第二电动机驱动端连接有离合机构，所述旋转刀箱内部一侧壁面活动安装有第二主动刀轴，所述第二主动刀轴另一端活动安装于旋转刀箱内部下壁面，所述第二密封盖一侧活动安装有端轴；

8、第一从动刀轴，所述第一从动刀轴一端活动安装于固定刀箱内部侧壁面间，所述第一从动刀轴另一端活动安装于固定刀箱内部下壁面，所述第一主动刀轴以及第一从动刀轴上均连接有第一刀具机构；

9、第二从动刀轴，所述第二从动刀轴一端活动安装于固定刀箱内部侧壁面间，所述第二从动刀轴另一端活动安装于固定刀箱内部下壁面，所述第二从动刀轴上连接有第二刀具机构。

10、在上述技术方案中，第一刀具机构包括：

11、第一隔离套，若干所述第一隔离套分别固定安装于第一主动刀轴以及第一从动刀轴外侧壁面；

12、第一刀盘，若干所述第一刀盘分别固定安装于第一主动刀轴以及第一从动刀轴外侧壁面，所述第一刀盘位于一对第一隔离套；

13、第一刀片，所述第一刀片固定安装于第一刀盘外侧壁面。

14、在上述技术方案中，第二刀具机构包括：

15、第二隔离套，若干所述第二隔离套分别固定安装于第二主动刀轴以及第二从动刀轴外侧壁面；

16、第二刀盘，若干所述第二刀盘分别固定安装于第一主动刀轴以及第一从动刀轴外侧壁面，所述第二刀盘位于一对第一隔离套；

17、第二刀片，所述第二刀片固定安装于第一刀盘外侧壁面。

18、在上述技术方案中，移动机构包括：

19、移动板，所述移动板滑动于旋转刀箱一侧，所述第二电动机固定安装于移动板一侧壁面；

20、固定块，一对所述固定块固定安装于旋转刀箱一侧壁面，所述固定块一侧活动连接有第一螺栓杆，所述第一螺栓杆旋接于移动板。

21、在上述技术方案中，离合机构包括：

22、第一离合卡槽，所述第一离合卡槽开设于所述第二主动刀轴一端；

23、第二离合卡槽，所述第二离合卡槽开设于所述第二从动刀轴一端；

24、第一离合块，所述第一离合块连接于第二电动机驱动端；

25、第二离合块，所述第二离合块活动安装于端轴。

26、在上述技术方案中，还包括：

27、第一主动齿轮，所述第一主动齿轮固定安装于第一电动机驱动端；

28、第一从动齿轮，所述第一从动齿轮固定安装于第一从动刀轴一端，所述第一主动齿轮啮合于第一从动齿轮；

29、第二主动齿轮，所述第二主动齿轮固定安装于第二电动机驱动端；

30、第二从动齿轮，所述第二从动齿轮固定安装于端轴一端，所述第二主动齿轮啮合于第二从动齿轮。

31、在上述技术方案中，还包括：

32、第一端箱，所述第一端箱铰接于固定刀箱一侧，所述第一端箱顶部活动安装有第一转杆，所述第一转杆旋接有第二螺栓杆，所述第二螺栓杆旋接于第一端箱顶部；

33、第二端箱，所述第二端箱铰接于移动刀箱一侧，所述第二端箱顶部活动安装有第二转杆，所述第二转杆旋接有第三螺栓杆，所述第三螺栓杆旋接于第二端箱顶部。

34、在上述技术方案中，还包括：

35、第一地轮，两对所述第一地轮活动安装于旋转刀箱下壁面；

36、第二地轮，一对所述第二地轮活动安装于第二端箱下壁面；

37、第三地轮，一对所述第三地轮活动安装于第一端箱下壁面。

38、在上述技术方案中，还包括：

39、对接座，一对所述对接座分别固定安装于第一主动刀轴以及第一从动刀轴一端，所述对接座、第二主动刀轴以及第二从动刀轴一端均开设有螺纹孔。

40、本实用新型的一种组合式破碎机刀箱，与现有技术相比，有益效果为：

41、固定刀箱以及旋转刀箱均能够对秸秆类作物进行破碎，旋转刀箱铰接于固定刀箱一侧，旋转刀箱能够在固定刀箱一侧旋转，并通过第一内螺纹连接块与第二内螺纹连接块对接，使固定刀箱与旋转刀箱连接，第一电动机能够带动第一主动刀轴转动，并间接带动第一从动刀轴转动，使第一刀具机构工作，第二电动机能够通过离合机构带动第二主动刀轴以及第二从动刀轴旋转，第二电机的驱动端能够通过移动机构与第二主动刀轴进行离合，使第二主动刀轴与第二从动刀轴的动力源进行切换，从而使第一主动刀轴与第二主动刀轴组成为一根长度较长的刀轴，用于直接破碎长秸秆，无需操作人员额外对长秸秆进行手动掰断操作，节省了人力。

技术特征：

1.一种组合式破碎机刀箱，其特征在于，包括：

2.根据权利要求1所述的一种组合式破碎机刀箱，其特征在于，第一刀具机构包括：

3.根据权利要求1所述的一种组合式破碎机刀箱，其特征在于，第二刀具机构包括：

4.根据权利要求1所述的一种组合式破碎机刀箱，其特征在于，移动机构包括：

5.根据权利要求1所述的一种组合式破碎机刀箱，其特征在于，离合机构包括：

6.根据权利要求4所述的一种组合式破碎机刀箱，其特征在于，还包括：

7.根据权利要求1所述的一种组合式破碎机刀箱，其特征在于，还包括：

8.根据权利要求7所述的一种组合式破碎机刀箱，其特征在于，还包括：

9.根据权利要求1所述的一种组合式破碎机刀箱，其特征在于，还包括：

技术总结
一种组合式破碎机刀箱，包括：固定刀箱、旋转刀箱、第一电动机、第二电动机、第一从动刀轴以及第二从动刀轴；固定刀箱内部两侧壁面均固定安装有若干第一固定破碎齿，固定刀箱上壁面固定安装有第一内螺纹连接块；第二从动刀轴一端活动安装于固定刀箱内部侧壁面间，第二从动刀轴上连接有第二刀具机构。旋转刀箱能够在固定刀箱一侧旋转，并通过第一内螺纹连接块与第二内螺纹连接块对接，使第二主动刀轴与第二从动刀轴的动力源进行切换，从而使第一主动刀轴与第二主动刀轴组成为一根长度更长的刀轴，用于直接破碎长秸秆，无需操作人员额外对长秸秆进行手动掰断操作，节省了人力。

技术研发人员：赵英博,孙怀山,陶红燕,马良,于静
受保护的技术使用者：辽宁新牧源农业装备机械有限公司
技术研发日：20221230
技术公布日：2024/1/12
