一种割台的制作方法

本发明涉及收获机，尤其是一种割台。

背景技术：

1、现有技术中，针对玉米收获机而言，有相当一部分的机型已经采用穗茎兼收的模式。穗茎兼收的收获机具有上割台和下割台，上割台对果穗进行摘取，下割台对茎秆进行切割并收取。在收割时，往往会出现茎秆向搅龙两侧移动从而造成搅龙两侧被茎秆所缠绕，影响收割效率，严重的将造成下割台堵塞。上割台和下割台之间存在有空隙，位于搅龙两侧的被切下的茎秆在向后输送的过程中也会出现部分位于下割台内，部分从上割台和下割台之间的间隙伸到下割台两端的外侧的情况，进而也导致搅龙转动不畅，下割台堵塞，对割台本身也将造成损伤，需要人工对其进行及时的清理或者维修，费时费力，工作效率大大降低。

2、因此，有必要提供一种割台，以克服上述中存在的缺陷。

技术实现思路

1、本发明的目的是提供一种割台。

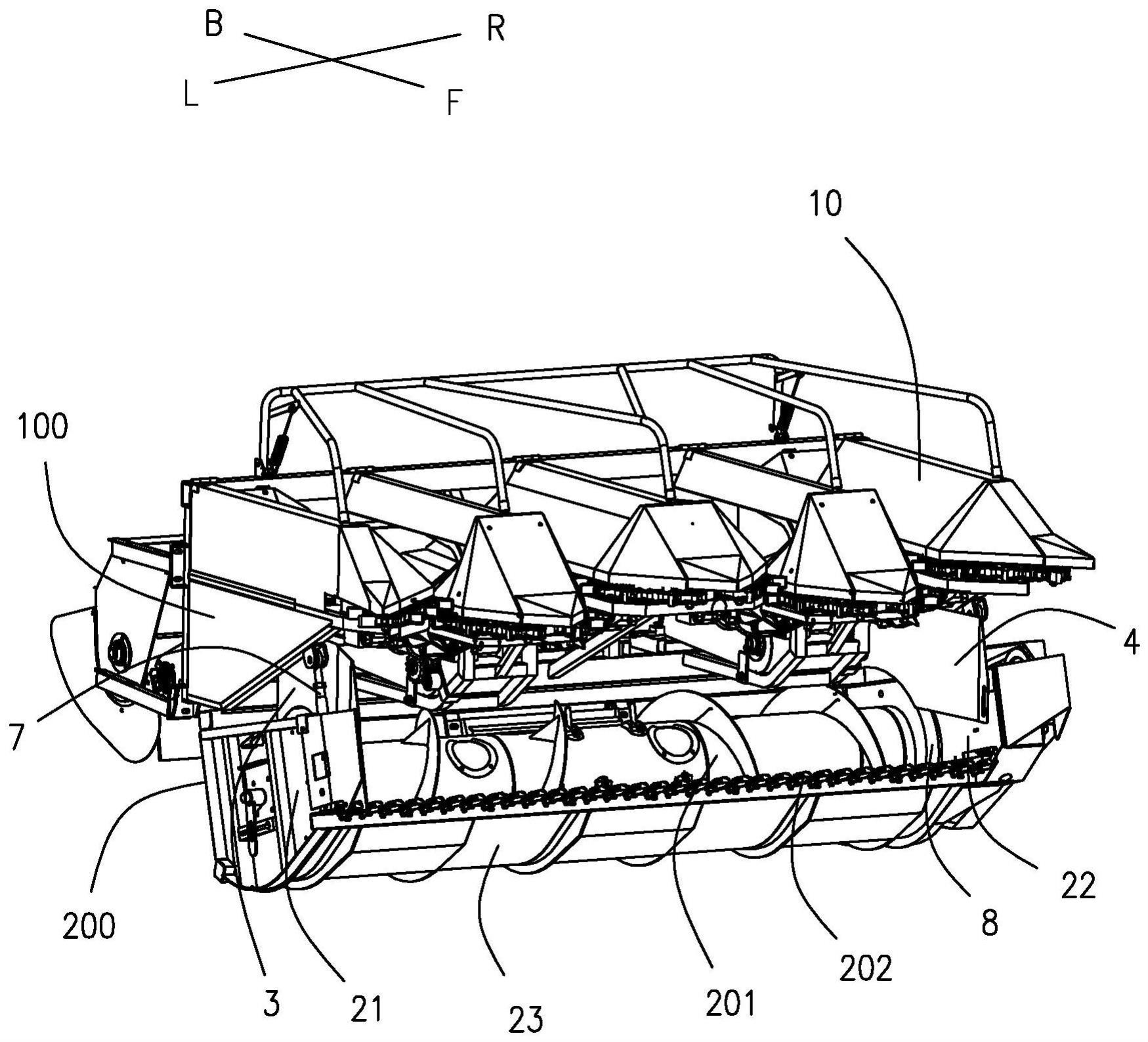

2、根据本发明的一个方面，提供一种割台，包括：

3、上割台，所述上割台包括分禾器总成；

4、下割台，所述下割台设于所述上割台的下方，所述下割台包括割台框架以及位于割台框架内的搅龙，所述割台框架包括供茎秆排出的喂入口，所述喂入口位于搅龙的后侧；

5、导禾板组件，所述导禾板组件包括设置于上割台和下割台之间且位于搅龙上方的第一导禾件和第二导禾件，所述第一导禾件和第二导禾件分别设于搅龙轴向两侧且均位于割台框架内，所述喂入口位于所述第一导禾件和第二导禾件之间，所述第一导禾件和第二导禾件自割台前端两侧向喂入口所在侧延伸且由割台前端两侧向喂入口的方向聚拢设置；

6、由下割台前端进入的茎秆在导禾板组件的导向作用下与搅龙接触，在搅龙的转动作用下，向喂入口输送。

7、优选地，所述第一导禾件和第二导禾件的顶端均与上割台固定，所述第一导禾件和第二导禾件的前端均与割台框架固定。

8、优选地，所述割台框架包括相对设置的左侧板和右侧板以及位于左侧板和右侧板之间的底板和后板，所述喂入口设于后板的中部，所述第一导禾件包括自左侧板的前端向搅龙所在一侧逐渐远离左侧板延伸的第一导向板，所述第二导禾件包括自右侧板的前端向搅龙所在一侧逐渐远离右侧板延伸的第二导向板，所述第一导禾件和第二导禾件的底侧均开设有弧形缺口，用于避让搅龙。

9、优选地，所述第一导禾件包括用于与割台框架固定的第一固定部以及用于与上割台固定的第二固定部，所述第一固定部设有第一腰型孔，用于适应上割台与下割台之间高度的调节。

10、优选地，所述割台框架还包括第一分禾件和第二分禾件，所述第一分禾件固定于左侧板的前端，所述第二分禾件固定于右侧板的前端，所述第一固定部与第一分禾件固定且固定于第一分禾件的内侧。

11、优选地，所述第一导向板自第一固定部向右侧板倾斜延伸，所述第一导禾件还包括自第一导向板向喂入口折弯延伸的第三导向板，所述第二固定部设于第三导向板的顶部。

12、优选地，所述第二导禾件包括与右侧板固定的第三固定部以及位于第二导向板顶部且用于与上割台固定的第四固定部，所述第二导向板自所述第三固定部向喂入口弯折延伸，所述第三固定部设有第二腰型孔，用于适应上割台与下割台之间高度的调节。

13、优选地，所述分禾器总成包括左分禾器、右分禾器以及位于左分禾器与右分禾器之间的中间分禾器，所述上割台包括用于安装清草刀的第一安装梁和第二安装梁，所述第一安装梁位于左分禾器的下方，所述第一安装梁位于右分禾器的下方，所述第二固定部与第一安装梁固定，所述第四固定部与第二安装梁固定。

14、优选地，所述上割台与下割台之间设有支撑杆，通过支撑杆可调节上割台与下割台之间的高度差，进而通过第一腰型孔和第二腰孔来分别调节第一导禾件和第二导禾件与割台框架的固定位置，从而适应上割台与下割台高度差的变化。

15、优选地，所述左侧板与右侧板的内侧均设有防缠圈，所述防缠圈位于搅龙径向前侧且分别位于左侧板与第一导禾件之间以及右侧板与第二导禾件之间。

16、与现有技术相比，本发明提供的割台，具有以下有益效果：

17、通过设置第一导禾件和第二导禾件，使得进入下割台的茎秆能够快速高效地向喂入口所在的位置输送，避免与搅龙的两端发生缠绕，同时也避免下割台内的茎秆向割台两侧溢出，从而导致悬挂在割台两侧的茎秆造成下割台堵塞的情况发生。

技术特征：

1.一种割台，其特征在于，包括：

2.如权利要求1所述的割台，其特征在于，所述第一导禾件和第二导禾件的顶端均与上割台固定，所述第一导禾件和第二导禾件的前端均与割台框架固定。

3.如权利要求2所述的割台，其特征在于，所述割台框架包括相对设置的左侧板和右侧板以及位于左侧板和右侧板之间的底板和后板，所述喂入口设于后板的中部，所述第一导禾件包括自左侧板的前端向搅龙所在一侧逐渐远离左侧板延伸的第一导向板，所述第二导禾件包括自右侧板的前端向搅龙所在一侧逐渐远离右侧板延伸的第二导向板，所述第一导禾件和第二导禾件的底侧均开设有弧形缺口，用于避让搅龙。

4.如权利要求3所述的割台，其特征在于，所述第一导禾件包括用于与割台框架固定的第一固定部以及用于与上割台固定的第二固定部，所述第一固定部设有第一腰型孔，用于适应上割台与下割台之间高度的调节。

5.如权利要求4所述的割台，其特征在于，所述割台框架还包括第一分禾件和第二分禾件，所述第一分禾件固定于左侧板的前端，所述第二分禾件固定于右侧板的前端，所述第一固定部与第一分禾件固定且固定于第一分禾件的内侧。

6.如权利要求5所述的割台，其特征在于，所述第一导向板自第一固定部向右侧板倾斜延伸，所述第一导禾件还包括自第一导向板向喂入口折弯延伸的第三导向板，所述第二固定部设于第三导向板的顶部。

7.如权利要求6所述的割台，其特征在于，所述第二导禾件包括与右侧板固定的第三固定部以及位于第二导向板顶部且用于与上割台固定的第四固定部，所述第二导向板自所述第三固定部向喂入口弯折延伸，所述第三固定部设有第二腰型孔，用于适应上割台与下割台之间高度的调节。

8.如权利要求7所述的割台，其特征在于，所述分禾器总成包括左分禾器、右分禾器以及位于左分禾器与右分禾器之间的中间分禾器，所述上割台包括用于安装清草刀的第一安装梁和第二安装梁，所述第一安装梁位于左分禾器的下方，所述第一安装梁位于右分禾器的下方，所述第二固定部与第一安装梁固定，所述第四固定部与第二安装梁固定。

9.如权利要求7所述的割台，其特征在于，所述上割台与下割台之间设有支撑杆，通过支撑杆可调节上割台与下割台之间的高度差，进而通过第一腰型孔和第二腰孔来分别调节第一导禾件和第二导禾件与割台框架的固定位置，从而适应上割台与下割台高度差的变化。

10.如权利要求3所述的割台，其特征在于，所述左侧板与右侧板的内侧均设有防缠圈，所述防缠圈位于搅龙径向前侧且分别位于左侧板与第一导禾件之间以及右侧板与第二导禾件之间。

技术总结
本发明提供一种割台，包括：上割台下割台和导禾板组件。上割台包括分禾器总成，下割台设于所述上割台的下方，下割台包括割台框架以及位于割台框架内的搅龙，割台框架包括供茎秆排出的喂入口，喂入口位于搅龙的后侧。导禾板组件包括设置于上割台和下割台之间且位于搅龙上方的第一导禾件和第二导禾件，第一导禾件和第二导禾件分别设于搅龙轴向两侧，喂入口位于第一导禾件和第二导禾件之间，第一导禾件和第二导禾件自割台前端两侧向喂入口所在侧延伸且由割台前端两侧向喂入口的方向聚拢设置。本发明通过设置第一导禾件和第二导禾件，使得进入下割台的茎秆能够快速高效地向喂入口所在的位置输送，避免与搅龙的两端发生缠绕。

技术研发人员：张军朋,李小坡,贾艺,孙晴
受保护的技术使用者：江苏常发农业装备股份有限公司
技术研发日：
技术公布日：2024/1/11
