一种河道边坡固土装置及固土方法与流程

本发明一种河道边坡固土装置及固土方法涉及一种用于固定河道边坡土壤的装置及方法，属于边坡绿化防护，特别涉及一种在植被固土层表面形成横纵交叉的滴灌管网，对绿化植被进行自动滴灌，无需人工灌溉施肥，更利于防止水土流失的固土装置及固土方法。

背景技术：

1、河道边坡绿化是一种新兴的防护裸露坡面的生态护坡方式，它可以有效固定河道边坡土壤，防止边坡土壤因雨水冲刷逐渐流失，河道边坡绿化固土的传统方法一般是贴着坡面由上而下将三维植被网展开，网的顶端埋于坡顶排水沟内，相邻两卷网相互搭接，要求搭接宽度不小于10厘米，并用软铁制成的u型钉进行固定，铺设时网状面朝上，顺坡铺设，在铺网时严禁将网拉紧，再利用喷播机将土壤、草种、肥料、生长素、粘固剂、保水剂的混合物喷施在边坡表面，形成植被固土层，最后定期对植被固土层进行灌溉施肥，然而边坡一般坡度较大，在对绿化植被进行灌溉施肥时需要人员爬上边坡来回移动进行人工灌溉施肥，较为费时费力，也无法保证对植被浇灌的均匀性，同时由于坡度原因边坡储水保水困难，浇灌后的水分养料容易向坡下流动，导致植被养分流失。

技术实现思路

1、为了改善上述情况，本发明一种河道边坡固土装置及固土方法提供了一种将滴灌管分别插入中空连接头的四个滴灌管连接孔内，在植被固土层表面形成横纵交叉的滴灌管网，进而对绿化植被进行自动滴灌的固土装置，无需人工灌溉施肥，滴灌更利于防止养分流失。

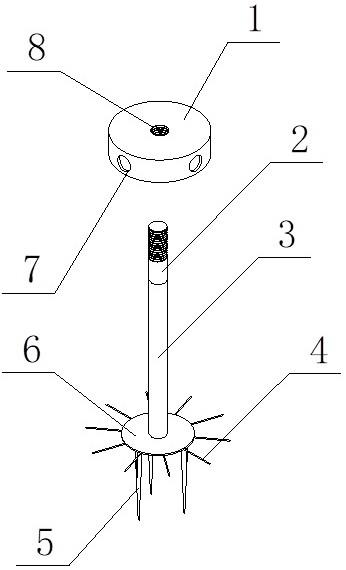

2、本发明一种河道边坡固土装置是这样实现的：本发明一种河道边坡固土装置由中空连接头、连接头套接杆、土壤标高杆、植被网压条、插地锥、连接压板、滴灌管连接孔、连接通槽和插地通槽组成，

3、土壤标高杆置于连接压板一面上，所述土壤标高杆一端和连接压板相连接，所述土壤标高杆另一端和连接头套接杆一端相连接，

4、优选的，所述连接头套接杆一端为套接部，所述连接头套接杆另一端为螺纹连接部，所述螺纹连接部上开有螺纹，

5、中空连接头中部设有连接通槽，所述中空连接头通过连接通槽和连接头套接杆的螺纹连接部相螺接，

6、所述中空连接头侧壁开有一组滴灌管连接孔，一组所述滴灌管连接孔由四个滴灌管连接孔组成，

7、优选的，四个所述滴灌管连接孔沿中空连接头侧壁周向等距分布，

8、所述连接压板侧壁置有一组植被网压条，一组所述植被网压条由多个植被网压条组成，

9、优选的，多个所述植被网压条沿连接压板周向等距分布，

10、所述连接压板另一面置有一组插地锥，一组所述插地锥由三个插地锥组成，

11、优选的，所述插地锥为三棱锥结构，所述插地锥的横截面面积由和连接压板相连接的一端至另一端逐渐减小，

12、优选的，三个所述插地锥沿连接压板周向等距分布，

13、所述插地锥上开有插地通槽，

14、优选的，所述插地通槽靠近连接压板，所述插地通槽的长度为插地锥长度的三分之一，所述插地通槽的宽度由靠近连接压板的一端至另一端逐渐减小；

15、进一步的，所述插地通槽替换为插地螺纹槽，所述插地锥上开有插地螺纹槽，所述插地螺纹槽在插地锥上呈螺旋式分布，所述插地螺纹槽为插地锥长度的三分之二，所述插地螺纹槽靠近连接压板；

16、进一步的，所述连接压板上开有一组条形通槽，一组所述条形通槽由多个条形通槽组成，多个所述条形通槽沿连接压板周向等距分布，所述条形通槽的宽度由中部至两端逐渐减小；

17、进一步的，所述土壤标高杆上开有一组容土通槽，一组所述容土通槽由多个容土通槽组成，多个所述容土通槽沿土壤标高杆轴向等距分布，所述容土通槽的宽度由中部至两端逐渐减小；

18、本发明还涉及一种河道边坡固土方法，包括以下步骤：

19、1）平整边坡，同时将边坡上的碎石、垃圾等清理出去；

20、2）在边坡上铺设三维植被网；

21、3）在连接头套接杆上缠绕上防护膜；

22、4）将河道边坡固土装置打入边坡上，插地锥插入边坡岩土层内，植被网压条压在三维植被网上，通过插地锥配合植被网压条将三维植被网锚固牢固；

23、5）利用喷播机将土壤、草种、肥料、生长素、粘固剂、保水剂的混合物喷施在边坡表面，形成植被固土层；

24、6）等待固土层固化，将连接头套接杆上的防护膜撕掉，将中空连接头螺接在连接头套接杆上的螺纹连接部上，然后继续旋拧，直到中空连接头套在连接头套接杆上的套接部上，并旋转调节角度，使得多个中空连接头上的滴灌管连接孔对应对齐；

25、7）将四根滴灌管分别插入中空连接头的四个滴灌管连接孔内，在植被固土层表面形成横纵交叉的滴灌管网；

26、8）将主输水管一端和滴灌管网连通，另一端和高压水泵连通，高压水泵的进水端连通施肥筒，施肥筒通过水管和抽水泵连接，抽水泵上的抽水管深入河道内；

27、9）需要施肥或者灌溉时，启动抽水泵，将河水抽进施肥筒内混合肥料形成液体养料，液体养料再经高压水泵和主输水管输送至滴灌管网内，经过分散的各个滴灌管流出对植被草种进行灌溉施肥。

28、有益效果。

29、一、 在植被固土层表面形成横纵交叉的滴灌管网，对绿化植被进行自动滴灌，无需人工灌溉施肥。

30、二、滴灌能够减缓水分养料的浇灌速度，更利于绿化植被吸收，从而有效防止养分流失。

技术特征：

1.一种河道边坡固土方法，其特征在于，包括以下步骤：

2.根据权利要求1所述的一种河道边坡固土方法，其特征在于所述河道边坡固土装置由中空连接头、连接头套接杆、土壤标高杆、植被网压条、插地锥、连接压板、滴灌管连接孔、连接通槽和插地通槽组成，土壤标高杆置于连接压板一面上，所述土壤标高杆一端和连接压板相连接，所述土壤标高杆另一端和连接头套接杆一端相连接，所述连接头套接杆一端为套接部，所述连接头套接杆另一端为螺纹连接部，所述螺纹连接部上开有螺纹，中空连接头中部设有连接通槽，所述中空连接头通过连接通槽和连接头套接杆的螺纹连接部相螺接，所述中空连接头侧壁开有一组滴灌管连接孔，一组所述滴灌管连接孔由四个滴灌管连接孔组成，所述连接压板侧壁置有一组植被网压条，一组所述植被网压条由多个植被网压条组成，所述连接压板另一面置有一组插地锥，一组所述插地锥由三个插地锥组成，所述插地锥上开有插地通槽。

3.根据权利要求2所述的一种河道边坡固土方法，其特征在于所述插地通槽替换为插地螺纹槽，所述插地锥上开有插地螺纹槽，所述插地螺纹槽在插地锥上呈螺旋式分布，所述插地螺纹槽为插地锥长度的三分之二，所述插地螺纹槽靠近连接压板；插地螺纹槽能够使得插地锥螺旋钻进土层中，减小插地锥螺旋钻进土层时的阻力，使其更容易固定住。

4.根据权利要求2所述的一种河道边坡固土方法，其特征在于所述连接压板上开有一组条形通槽，一组所述条形通槽由多个条形通槽组成，多个所述条形通槽沿连接压板周向等距分布，所述条形通槽的宽度由中部至两端逐渐减小；条形通槽能够在插地锥带动连接压板插进土层时，使得土壤通过减小插入阻力，更利于连接压板压实在边坡岩土层上进行固定，同时条形通槽能够使喷洒的部分土壤混合物和边坡岩土层直接接触，增加连接压板的稳定性。

5.根据权利要求2所述的一种河道边坡固土方法，其特征在于所述土壤标高杆上开有一组容土通槽，一组所述容土通槽由多个容土通槽组成，多个所述容土通槽沿土壤标高杆轴向等距分布，所述容土通槽的宽度由中部至两端逐渐减小；容土通槽能够使得客体土壤层的土壤进入容土通槽，进而和装置粘结在一起，增加装置固定的稳定性。

6.根据权利要求2所述的一种河道边坡固土方法，其特征在于四个所述滴灌管连接孔沿中空连接头侧壁周向等距分布，能够将四根滴灌管分别插入中空连接头的四个滴灌管连接孔内，在植被固土层表面形成横纵交叉的滴灌管网进行滴灌，防止养分流失。

7.根据权利要求2所述的一种河道边坡固土方法，其特征在于多个所述植被网压条沿连接压板周向等距分布，能够配合连接压板压住三维植被网将其锚固牢固。

8.根据权利要求2所述的一种河道边坡固土方法，其特征在于所述插地锥为三棱锥结构，所述插地锥的横截面面积由和连接压板相连接的一端至另一端逐渐减小，能够减小和土壤接触面积，进而减小插入阻力，使得装置更容易插入土层中进行固定。

9.根据权利要求8所述的一种河道边坡固土方法，其特征在于三个所述插地锥沿连接压板周向等距分布，能够在保证锚固稳定性的同时，减小插入时的总体阻力，减轻劳动强度。

10.根据权利要求2所述的一种河道边坡固土方法，其特征在于所述插地通槽靠近连接压板，所述插地通槽的长度为插地锥长度的三分之一，所述插地通槽的宽度由靠近连接压板的一端至另一端逐渐减小，能够在插地锥插入土层过程中，使得土壤通过，能够有效减小土层对插地锥的压力阻力，使其更容易插入土层中，同时在插入后边坡岩土可以融入插地通槽中，增加插地锥和边坡之间的连接性。

技术总结
本发明一种河道边坡固土装置及固土方法公开了一种将滴灌管分别插入中空连接头的四个滴灌管连接孔内，在植被固土层表面形成横纵交叉的滴灌管网，进而对绿化植被进行自动滴灌的固土装置，无需人工灌溉施肥，滴灌更利于防止养分流失。其特征在于由中空连接头、连接头套接杆、土壤标高杆、植被网压条、插地锥、连接压板、滴灌管连接孔、连接通槽和插地通槽组成，土壤标高杆置于连接压板一面上，所述土壤标高杆一端和连接压板相连接，所述土壤标高杆另一端和连接头套接杆一端相连接，所述连接头套接杆一端为套接部，所述连接头套接杆另一端为螺纹连接部，所述螺纹连接部上开有螺纹，中空连接头中部设有连接通槽。

技术研发人员：陈广宇,郭小娇,于田田,张荣英
受保护的技术使用者：陈广宇
技术研发日：
技术公布日：2024/1/13
