弹链带式引导套管

本发明涉及山药种植，尤其涉及一种弹链带式引导套管。

背景技术：

1、山药为块茎，整体呈长圆柱形，在土壤内向下垂直生长，长60-80cm，直径2-7cm，作为食物或药材被广泛种植。由于山药是一种深根性植物，因此收获时需要大量人力来挖山药，并且由于山药块茎在土壤内生长的很深，采挖过程中极易出现山药断裂或者表皮被刮伤的现象，浪费严重，影响产量。目前通常的改进方法是使山药在土壤内斜向种植，降低山药向下生长的深度，进而降低采挖深度，能够有效避免采挖过程中出现山药断裂或者表皮受伤的问题。

2、但是，山药斜向种植会导致其不能竖向生长，因此生长过程中容易发生弯曲或者变形，卖相差且影响产量，因此种植时会在山药块茎外套上与其生长长度匹配的套筒，并在套筒上设置供根须穿过的圆孔，山药根须通过圆孔和土壤接触来吸取养分，在套筒内生长，套筒的保护和限制作用下，能够极大提高山药的直线度和采挖效率，但是这种种植方式目前主要是靠人力挖坑的方式进行种植，种植效率不高，有待设计相应的装置来提高种植效率。

技术实现思路

1、为了解决上述问题，本发明提出一种弹链带式引导套管。

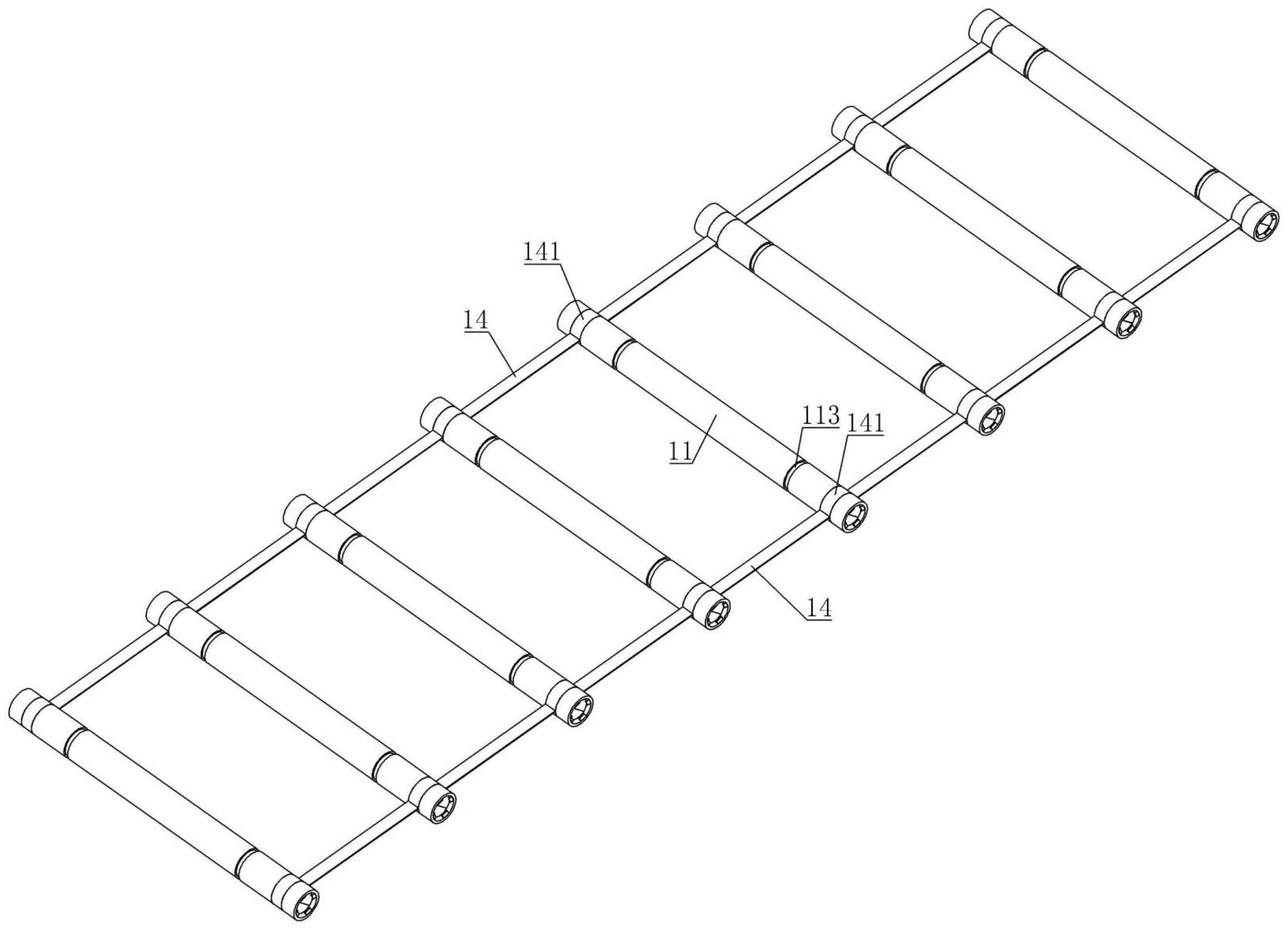

2、本发明的技术方案是：一种弹链带式引导套管，包括若干个两端对齐排列的外套管，各个外套管之间设有一定间距，并通过弹链带将各个外套管串联为一体；外套管设为两端开口的圆管，其前端口处向内设有柔性挡块；在外套管内滑动套装有引导套管，引导套管设为一端封闭的圆管，其侧壁均匀设有若干个通孔，引导套管的封闭端被阻挡在柔性挡块处。

3、优选的，所述的弹链带上等间距设有若干个套环，外套管的端部侧壁设有环形连接槽，各个套环对应套装在各个环形连接槽内，从而将各个外套管串联为一体。

4、优选的，所述引导套管的直径小于外套管的内径，引导套管两端部的外侧壁均设有环形滑块，环形滑块在外套管内形成滑动副。

5、优选的，所述外套管的两端部均设有环形导向槽。

6、优选的，所述的导引套管由半圆管甲和半圆管乙对接而成，半圆管甲和半圆管乙通过连接片连为一体。

7、优选的，所述半圆形管甲和半圆形管乙的中部均设有弧形加强板，连接片连接在两弧形加强板之间。

8、本发明的有益技术效果是：

9、(1)本发明通过弹链带将若干个外套管串联为一体，外套管内滑动套装有一端封闭的引导套管，通过柔性挡块将引导套管阻挡在外套管内，小段的山药块茎装入到引导套管内，在弹链带的拉动作用下，各个外套管横向移动依次与顶推液压缸对应，通过活塞杆将引导套管从外套管顶出，引导套管斜向插入到土壤内，实现山药的自动化快速种植，极大提高了山药的种植效率。

10、(2)本发明可根据需要来设定外套管之间的间距，并且可布置多个顶推液压缸同时对多个外套管内的引导套管进行顶推种植，实现山药的多行种植，进一步提高种植效率。

11、(3)本发明引导套管的两端部均设有环形滑块，环形滑块与外套管形成滑动副，降低引导套管与外套管之间的接触面积，减小引导套管滑出外套管时受到的摩擦力，利于外套管被快速顶出。

技术特征：

1.一种弹链带式引导套管，其特征是：

2.根据权利要求1所述的一种弹链带式引导套管，其特征是：所述的弹链带上等间距设有若干个套环，外套管的端部侧壁设有环形连接槽，各个套环对应套装在各个环形连接槽内，从而将各个外套管串联为一体。

3.根据权利要求1所述的一种弹链带式引导套管，其特征是：所述引导套管的直径小于外套管的内径，引导套管两端部的外侧壁均设有环形滑块，环形滑块在外套管内形成滑动副。

4.根据权利要求1所述的一种弹链带式引导套管，其特征是：所述外套管的两端部均设有环形导向槽。

5.根据权利要求1所述的一种弹链带式引导套管，其特征是：所述的导引套管由半圆管甲和半圆管乙对接而成，半圆管甲和半圆管乙通过连接片连为一体。

6.根据权利要求5所述的一种弹链带式引导套管，其特征是：所述半圆形管甲和半圆形管乙的中部均设有弧形加强板，连接片连接在两弧形加强板之间。

技术总结
一种弹链带式引导套管，其通过弹链带将若干个外套管串联为一体，外套管内滑动套装有一端封闭的引导套管，通过柔性挡块将引导套管阻挡在外套管内，小段的山药块茎装入到引导套管内，在弹链带的拉动作用下，各个外套管横向移动依次与顶推液压缸对应，通过活塞杆将引导套管从外套管顶出，引导套管斜向插入到土壤内，实现山药的自动化快速种植，极大提高了山药的种植效率；本发明可根据山药种植的行距来调整外套管之间的间距，并且可布置多个顶推液压缸同时对多个外套管内的引导套管进行顶推种植，实现山药的多行种植，进一步提高种植效率。

技术研发人员：范素香,张燊楠,蔡培方,段俊法,郭飞,孙瑞,娄洪轩
受保护的技术使用者：华北水利水电大学
技术研发日：
技术公布日：2024/1/13
