一种蔬菜种植机

本发明属于培养装置，具体涉及一种蔬菜种植机。

背景技术：

1、目前，随着社会的发展，越来越多的人向往城市的生活，随着城市里食品安全事故的频发，还有蔬菜高浓度农药残留、重金属超标等问题，越来越多的人们开始了自己种植蔬菜。

2、现有技术中具有多种蔬菜种植机，例如申请号为201720565437.9的中国专利公开了“智能蔬菜种植机”，可根据作物不同可以设定不同启闭水泵周期，使用更加方便，蔬菜产量高、占用空间小，但是蔬菜的种子开始播种时，会防止种子在生长时挤在一起，从而对种植蔬菜的种子预留一定的间距，避免不同时期的蔬菜补充不到足够的光照，但是当蔬菜生长时，不仅根茎会变粗壮，而且蔬菜的叶子也会变大，这样就容易导致相邻的蔬菜之间的间距会慢慢缩小，若是不能对蔬菜之间的间距进行调整，这样就容易导致多个蔬菜挤在一起，导致不同时期的蔬菜补充不到足够的光照，容易影响蔬菜的生长发育，导致该设备在使用时，造成了一定的局限性。

技术实现思路

1、为解决现有技术中存在的上述问题，本发明提供了一种蔬菜种植机，具有便于调节间距的特点。

2、为实现上述目的，本发明提供如下技术方案：一种蔬菜种植机，包括第一支撑板、固定框架、第一支撑腿、限位板和种植箱，所述蔬菜种植机还包括固定机构；

3、若干个所述限位板通过滑动连接在固定框架上，所述固定框架固定在第一支撑板的顶面，若干个所述第一支撑腿固定在所述第一支撑板的底面，所述种植箱通过滑动连接在限位板的顶面，所述种植箱的一端固定有第二限位杆，所述限位板的一端开设有第一凸形槽，所述第一凸形槽的一端等距开设有若干个第一销孔，所述第一凸形槽内部通过滑动连接有第一凸形板，所述第一凸形板的一端开设有限位孔，所述种植箱的一端还固定有第一限位杆；

4、所述固定机构还包括卡板和插销，所述卡板固定在第一凸形板的一端，所述插销贯穿卡板，所述插销的外壁固定有第二限位片，所述插销的外壁还套设有第一复位弹簧，所述第一复位弹簧位于第二限位片与卡板之间，所述插销的顶面位于卡板的上方还固定有第一固定片，所述第一固定片的一端固定有第一转轴，所述第一转轴之间通过转动连接有第一拉杆。

5、作为本发明的一种优选技术方案，所述第一限位杆的一端固定有第一限位片。

6、作为本发明的一种优选技术方案，所述种植箱的两端固定有第三限位杆，所述第一凸形板的两端固定有第二固定板，所述第二固定板的一端对称固定有滑杆，所述滑杆的顶面固定有固定圆片，两个所述滑杆的外壁通过滑动连接有一个移动板，所述滑杆的外壁还套设有第二复位弹簧，所述第二复位弹簧位于移动板与固定圆片之间，所述移动板的顶面固定有第二转轴，所述第二转轴之间通过转动连接有第二拉杆。

7、作为本发明的一种优选技术方案，所述第三限位杆的一端固定有第三限位片。

8、作为本发明的一种优选技术方案，所述固定框架的顶面四角均安装有第二支撑腿，所述第二支撑腿的顶面安装有第一固定板，两个所述第一固定板上通过滑动连接有若干个滑动板，所述滑动板的一端开设有第二凸形槽，所述第二凸形槽的内部通过滑动连接有第二凸形板，所述第二凸形板的一端固定有储料箱，所述储料箱的下端安装有喷头，上端通过金属软管安装有一补光灯，每一条滑动板均内嵌有与储料箱一一适配的加料管，且每一条滑动板的两侧分别配置有与每一条加料管相连的加料口。

9、作为本发明的一种优选技术方案，所述第二凸形槽的一端等距开设有若干个第二销孔，所述第二凸形板也具有连接机构。

10、作为本发明的一种优选技术方案，所述储料箱的一端固定有第四限位杆，所述第四限位杆的一端固定有第四限位片。

11、与现有技术相比，本发明的有益效果是：本发明的一种蔬菜种植机，通过设置的限位孔和第二限位杆的配合使用时，使种植箱可以贴合在第一凸形板上，同时利用卡板和插销的配合使用，使第一凸形板便于固定，有利于使用者对多个种植箱的间距进行调节，可对蔬菜之间的间距进行调整，避免多个蔬菜挤在一起，使不同时期的蔬菜可以补充到足够的光照，从而避免影响到蔬菜的生长发育。

技术特征：

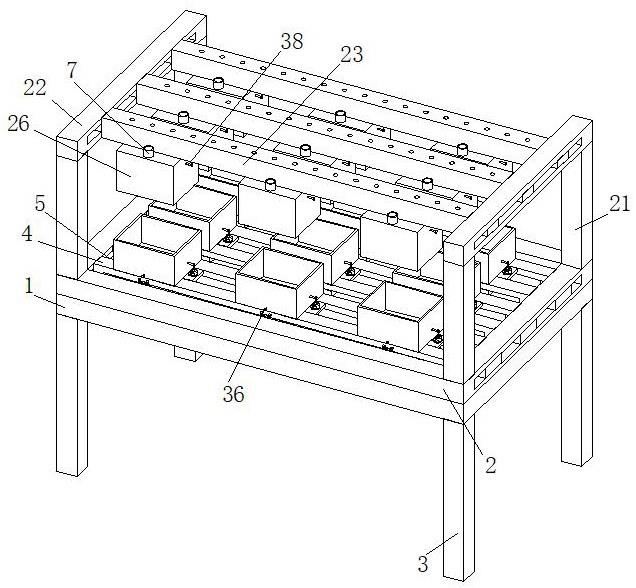

1.一种蔬菜种植机，包括第一支撑板（1）、固定框架（2）、第一支撑腿（3）、限位板（4）和种植箱（13），其特征在于：所述蔬菜种植机还包括固定机构；

2.根据权利要求1所述的一种蔬菜种植机，其特征在于：所述第一限位杆（14）的一端固定有第一限位片（15）。

3.根据权利要求1所述的一种蔬菜种植机，其特征在于：所述种植箱（13）的两端固定有第三限位杆（36），所述第一凸形板（6）的两端固定有第二固定板（29），所述第二固定板（29）的一端对称固定有滑杆（30），所述滑杆（30）的顶面固定有固定圆片（31），两个所述滑杆（30）的外壁通过滑动连接有一个移动板（32），所述滑杆（30）的外壁还套设有第二复位弹簧（33），所述第二复位弹簧（33）位于移动板（32）与固定圆片（31）之间，所述移动板（32）的顶面固定有第二转轴（34），所述第二转轴（34）之间通过转动连接有第二拉杆（35）。

4.根据权利要求3所述的一种蔬菜种植机，其特征在于：所述第三限位杆（36）的一端固定有第三限位片（37）。

5.根据权利要求1所述的一种蔬菜种植机，其特征在于：所述固定框架（2）的顶面四角均安装有第二支撑腿（21），所述第二支撑腿（21）的顶面安装有第一固定板（22），两个所述第一固定板（22）上通过滑动连接有若干个滑动板（23），所述滑动板（23）的一端开设有第二凸形槽（24），所述第二凸形槽（24）的内部通过滑动连接有第二凸形板（25），所述第二凸形板（25）的一端固定有储料箱（26），所述储料箱（26）的下端安装有喷头（27），上端通过金属软管安装有一补光灯（7），每一条滑动板（23）均内嵌有与储料箱（26）一一适配的加料管，且每一条滑动板（23）的两侧分别配置有与每一条加料管相连的加料口。

6.根据权利要求5所述的一种蔬菜种植机，其特征在于：所述第二凸形槽（24）的一端等距开设有若干个第二销孔（28），所述第二凸形板（25）也具有连接机构。

7.根据权利要求6所述的一种蔬菜种植机，其特征在于：所述储料箱（26）的一端固定有第四限位杆（38），所述第四限位杆（38）的一端固定有第四限位片（39）。

技术总结
本发明属于培养装置技术领域，尤其为一种蔬菜种植机，包括第一支撑板、固定框架、第一支撑腿、限位板和种植箱，所述蔬菜种植机还包括固定机构；若干个所述限位板通过滑动连接在固定框架上，所述固定框架固定在第一支撑板的顶面，若干个所述第一支撑腿固定在所述第一支撑板的底面；本发明中的一种蔬菜种植机，通过设置的限位孔和第二限位杆的配合使用时，使种植箱可以贴合在第一凸形板上，同时利用卡板和插销的配合使用，使第一凸形板便于固定，有利于使用者对多个种植箱的间距进行调节，可对蔬菜之间的间距进行调整，避免多个蔬菜挤在一起，使不同时期的蔬菜可以补充到足够的光照，从而避免影响到蔬菜的生长发育。

技术研发人员：葛占福,张保海
受保护的技术使用者：武威职业学院
技术研发日：
技术公布日：2024/1/12
