一种动力转换装置的制作方法

本技术涉及动力转换装置，具体地说，涉及一种动力转换装置。

背景技术：

1、割草机又称草坪机，由刀盘、发动机、行走轮、行走机构、刀片、扶手及控制部分组成割草机是一种用于修剪草坪、植被等的机械工具。经检索授权公告号为cn215774348u的专利公开了一种大型割草机齿轮箱传动组件，包括外壳，所述外壳内壁固定连接有轴承，所述轴承内壁固定连接有输出轴，所述输出轴一侧传动连接有输入轴，该专利通过设置套筒、连接杆和弹簧，给输出轴提供缓冲和支撑的力，防止输出轴左右晃动幅度过大，虽然相比于只在输出轴的顶端设置轴承来说防输出轴晃动幅度有所减小，但是由于弹簧的存在，弹簧受到压缩力后也会有来回推动输出轴的力，在输出轴转动的情况下任然存在不稳定的情况。

技术实现思路

1、本实用新型的目的在于提供一种动力转换装置，为了解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种动力转换装置，包括相连通的第一壳体和第二壳体，所述第一壳体内设有第一转轴，第一转轴的一端延伸至第二壳体内，且第一转轴的一端固定连接有第一斜齿轮；第二壳体内设有第二转轴，第二转轴的底端延伸至第二壳体下方，第二转轴上固定连接有第二斜齿轮，第二斜齿轮与第一斜齿轮相啮合。

4、优选的，所述第一壳体内安装有第一轴承，第一转轴与第一轴承转动连接。

5、优选的，所述第一壳体内安装有第二轴承，第一转轴与第二轴承转动连接，第一轴承和第二轴承均位于第一转轴远离第一斜齿轮的一端。

6、优选的，所述第二壳体内安装有第三轴承和第四轴承，第二转轴与第三轴承转动连接，第二转轴与第四轴承转动连接。

7、优选的，所述第三轴承位于第二斜齿轮的上方，所述第四轴承位于第二斜齿轮的下方。

8、与现有技术相比，本实用新型的有益效果是：

9、该动力转换装置，由于第二转轴的转动起源力来自于第二斜齿轮，第二转轴的轴体位于第二斜齿轮的附近振动力过强，将第三轴承和第四轴承分别设于第二斜齿轮的上方和下方，可使第二转轴可以更稳定的转动。

技术特征：

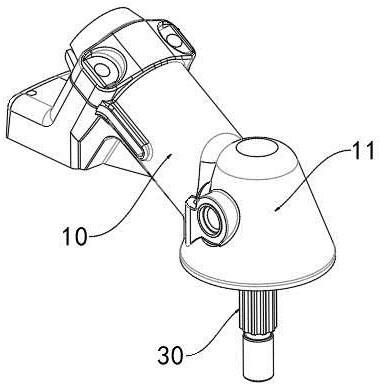

1.一种动力转换装置，包括相连通的第一壳体（10）和第二壳体（11），其特征在于：所述第一壳体（10）内设有第一转轴（20），第一转轴（20）的一端延伸至第二壳体（11）内，且第一转轴（20）的一端固定连接有第一斜齿轮（21）；第二壳体（11）内设有第二转轴（30），第二转轴（30）的底端延伸至第二壳体（11）下方，第二转轴（30）上固定连接有第二斜齿轮（31），第二斜齿轮（31）与第一斜齿轮（21）相啮合。

2.根据权利要求1所述的一种动力转换装置，其特征在于：所述第一壳体（10）内安装有第一轴承（22），第一转轴（20）与第一轴承（22）转动连接。

3.根据权利要求2所述的一种动力转换装置，其特征在于：所述第一壳体（10）内安装有第二轴承（23），第一转轴（20）与第二轴承（23）转动连接，第一轴承（22）和第二轴承（23）均位于第一转轴（20）远离第一斜齿轮（21）的一端。

4.根据权利要求1所述的一种动力转换装置，其特征在于：所述第二壳体（11）内安装有第三轴承（32）和第四轴承（33），第二转轴（30）与第三轴承（32）转动连接，第二转轴（30）与第四轴承（33）转动连接。

5.根据权利要求4所述的一种动力转换装置，其特征在于：所述第三轴承（32）位于第二斜齿轮（31）的上方，所述第四轴承（33）位于第二斜齿轮（31）的下方。

技术总结
本技术涉及动力转换装置技术领域，具体地说，涉及一种动力转换装置，包括相连通的第一壳体和第二壳体，所述第一壳体内设有第一转轴，第一转轴的一端延伸至第二壳体内，且第一转轴的一端固定连接有第一斜齿轮；第二壳体内设有第二转轴，第二转轴的底端延伸至第二壳体下方，第二转轴上固定连接有第二斜齿轮，第二斜齿轮与第一斜齿轮相啮合，所述第二壳体内安装有第三轴承和第四轴承，第二转轴与第三轴承转动连接，第二转轴与第四轴承转动连接，本技术中将第三轴承和第四轴承分别设于第二斜齿轮的上方和下方，可使第二转轴可以更稳定的转动。

技术研发人员：于宝进,郑希剑
受保护的技术使用者：杭州帝球机械有限公司
技术研发日：20230103
技术公布日：2024/1/13
