一种农业灌溉装置的制作方法

本技术涉及农业灌溉，具体为一种农业灌溉装置。

背景技术：

1、农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业，农业属于第一产业，研究农业的科学是农学，农业的劳动对象是有生命的动植物，获得的产品是动植物本身。农业灌溉，主要是指对农业耕作区进行的灌溉作业。农业灌溉方式一般可分为为传统的地面灌溉、普通喷灌以及微灌。

2、在农业种植的过程中，经常进行灌溉以及将农药或化肥等，进行喷雾工作，但是在使用的时候需要使用到单独的灌溉装置或者喷雾装置，没有一种可以同时实施灌溉或喷雾的一体化装置，降低了工作人员的工作效率。

技术实现思路

1、本实用新型的目的在于提供一种农业灌溉装置，以解决上述背景技术中提出在农业种植的过程中，经常进行灌溉以及将农药或化肥等，进行喷雾工作，但是在使用的时候需要使用到单独的灌溉装置或者喷雾装置，没有一种可以同时实施灌溉或喷雾的一体化装置，降低了工作人员工作效率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种农业灌溉装置，包括安装座，所述安装座表面连接有空压机，所述空压机出口通过连接头连接有喷射器，所述喷射器上侧设置有进水口，所述喷射器出口设置有喷射管，所述喷射管外侧连接有压力表，所述喷射管末端还设置有电磁阀，所述电磁阀末端设置有灌溉口，所述灌溉口末端连接有端盖，所述灌溉口上侧设置有雾化口，所述安装座一侧还设置有安装架，所述安装架外侧连接有控制箱。

4、进一步优选地，所述安装座底部设置有导向轮和移动轮，所述导向轮外侧设置有刹车装置。

5、进一步优选地，所述控制箱电性连接于所述空压机、喷射器和电磁阀，所述控制箱、空压机、喷射器和电磁阀还分别电性连接于外部电源。通过控制箱进行电性控制空压机、喷射器和电磁阀进行工作。在使用的过程中便于工作人员的操作。

6、进一步优选地，所述电磁阀表面还设置有控制手柄。在停电或断电的情况下可以通过控制手柄进行控制电磁阀的工作。

7、进一步优选地，所述雾化口通过螺纹连接的方式紧固连接于所述灌溉口表面，在使用的时候可以根据实际需要进行更换长短不一的雾化口，还可以通过加长的软管连接可手持的雾化口，进而满足多种工作状态的需求。

8、进一步优选地，所述进水口末端还设置有快速连接端头，在使用的时候便于工作人员将其与水箱、水泵或其他储存装置连接。

9、与现有技术相比，本实用新型的有益效果是：

10、通过控制箱进行电性控制空压机、喷射器和电磁阀进行工作。在使用的过程中便于工作人员的操作。通过空压机进行空气压缩，并且将压缩的空气经过连接头输出到喷射器内部，压缩过的空气将喷射器内部的水或液体农药经过喷射管输送到灌溉口或雾化口。喷射管外侧的压力表可以实时监测喷射管内部的压力。喷射器外侧的进水口末端还设置有快速连接端头，在使用的时候便于工作人员将其与水箱、水泵或其他储存装置连接。雾化口通过螺纹连接的方式紧固连接于灌溉口表面，在使用的时候可以根据实际需要进行更换长短不一的雾化口，还可以通过加长的软管连接可手持的雾化口，进而满足多种工作状态的需求。

技术特征：

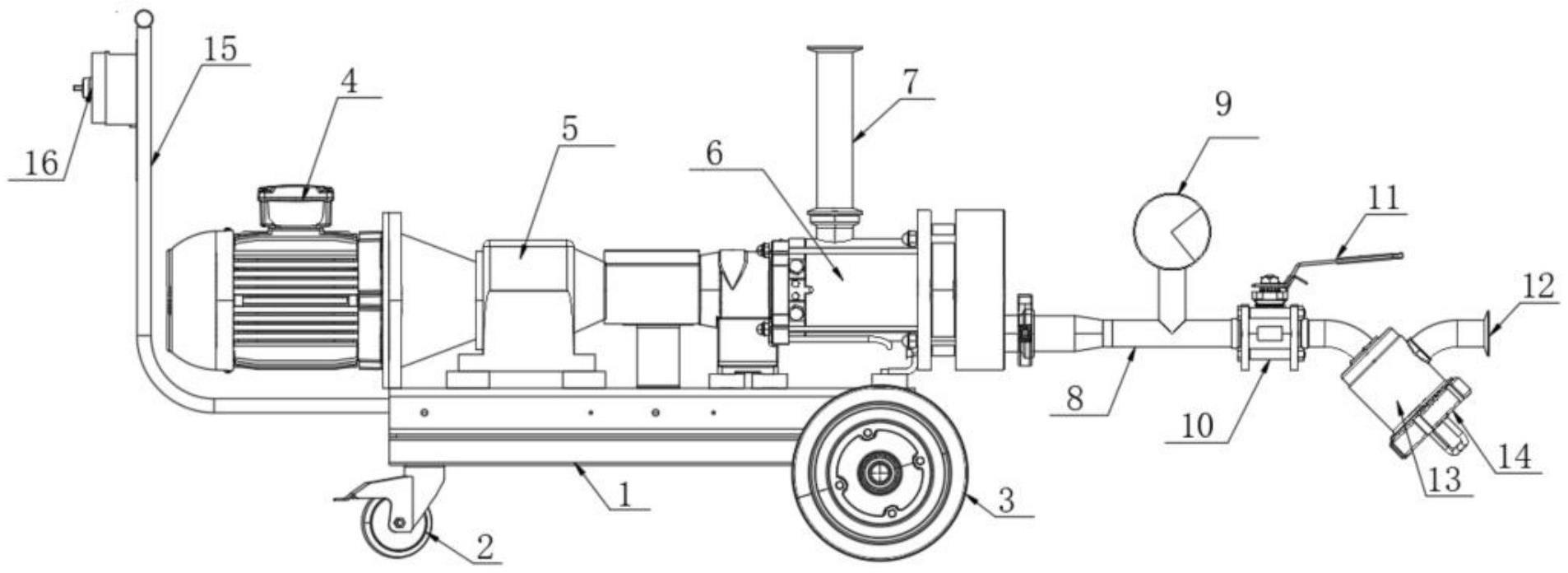

1.一种农业灌溉装置，包括安装座(1)，其特征在于：所述安装座(1)表面连接有空压机(4)，所述空压机(4)出口通过连接头(5)连接有喷射器(6)，所述喷射器(6)上侧设置有进水口(7)，所述喷射器(6)出口设置有喷射管(8)，所述喷射管(8)外侧连接有压力表(9)，所述喷射管(8)末端还设置有电磁阀(10)，所述电磁阀(10)末端设置有灌溉口(13)，所述灌溉口(13)末端连接有端盖(14)，所述灌溉口(13)上侧设置有雾化口(12)，所述安装座(1)一侧还设置有安装架(15)，所述安装架(15)外侧连接有控制箱(16)。

2.根据权利要求1所述的一种农业灌溉装置，其特征在于：所述安装座(1)底部设置有导向轮(2)和移动轮(3)，所述导向轮(2)外侧设置有刹车装置。

3.根据权利要求1所述的一种农业灌溉装置，其特征在于：所述控制箱(16)电性连接于所述空压机(4)、喷射器(6)和电磁阀(10)。

4.根据权利要求1所述的一种农业灌溉装置，其特征在于：所述电磁阀(10)表面还设置有控制手柄(11)。

5.根据权利要求3所述的一种农业灌溉装置，其特征在于：所述控制箱(16)、空压机(4)、喷射器(6)和电磁阀(10)还分别电性连接于外部电源。

6.根据权利要求1所述的一种农业灌溉装置，其特征在于：所述雾化口(12)通过螺纹连接的方式紧固连接于所述灌溉口(13)表面。

7.根据权利要求1所述的一种农业灌溉装置，其特征在于：所述进水口(7)末端还设置有快速连接端头。

技术总结
本技术公开了一种农业灌溉装置，包括安装座，所述安装座表面连接有空压机，所述空压机出口通过连接头连接有喷射器，所述喷射器上侧设置有进水口，所述喷射器出口设置有喷射管，所述喷射管外侧连接有压力表，所述喷射管末端还设置有电磁阀，所述电磁阀末端设置有灌溉口，所述灌溉口末端连接有端盖，所述灌溉口上侧设置有雾化口，所述安装座一侧还设置有安装架，所述安装架外侧连接有控制箱。雾化口通过螺纹连接的方式紧固连接于灌溉口表面，在使用的时候可以根据实际需要进行更换长短不一的雾化口，还可以通过加长的软管连接可手持的雾化口，进而满足多种工作状态的需求。

技术研发人员：董浩,孙增慧,刘金宝,张露,王博,孟婷婷,杨亮彦,武丹,孔辉,石磊,范鸿建
受保护的技术使用者：陕西地建土地工程技术研究院有限责任公司
技术研发日：20230109
技术公布日：2024/1/12
