一种大棚遮阳装置

本技术涉及农业种植设备，特别是涉及一种大棚遮阳装置。

背景技术：

1、塑料大棚种植植物，有时需要遮挡阳光，例如种植香菇，处于幼苗期的香菇的受到阳光暴晒影响成活率，处于生产期的香菇遇到盛夏高温，也容易出现叶子枯萎，影响产量。

2、目前现有的大棚遮阳网设备，结构复杂，且不便于高度的调整，对于不同时期的遮阳要求，很难做到光照强度的吻合。

3、为了解决上述问题，本实用新型提供一种大棚遮阳装置，来解决以往的大棚遮阳装置结构复杂且高度调整不便的问题。

技术实现思路

1、本实用新型的目的是提供一种大棚遮阳装置，达到提高遮阳效果且结构简单的目的。

2、为实现上述目的，本实用新型提供了如下方案：

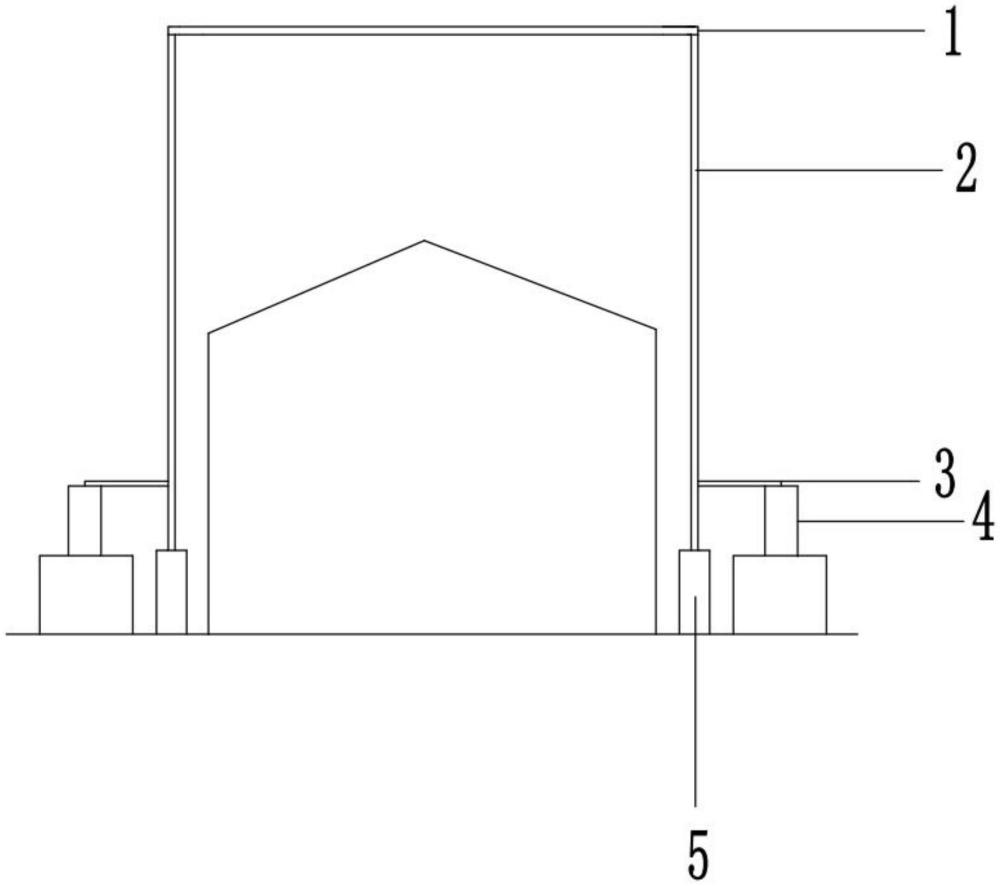

3、一种大棚遮阳装置，包括遮阳网和支撑装置，所述支撑装置包括千斤顶和伸缩杆，所述伸缩杆包括套管和设置在所述套管内的升降杆，所述千斤顶的柱塞与所述升降杆平行设置并通过连接杆连接，所述连接杆与所述柱塞顶部连接，所述升降杆与所述遮阳网连接并用于支撑所述遮阳网。

4、优选地，所述千斤顶的柱塞从上到下依次设置有用于早秋遮阳网高度设置的第三刻度线、深秋遮阳网高度设置的第二刻度线和春季遮阳网高度设置的第一刻度线。

5、优选地，所述第三刻度线距离底面的垂直距离和所述第三刻度线距离遮阳网的垂直距离之和为3.5m至4m，所述第二刻度线距离底面的垂直距离和所述第二刻度线距离遮阳网的垂直距离之和为2.5m至3m，所述第一刻度线距离底面的垂直距离和所述第一刻度线距离遮阳网的垂直距离之和为2m至2.2m。

6、优选地，所述遮阳网为方形，所述支撑装置为四组，且分别设置在所述遮阳网四角的下方，所述升降杆与所述遮阳网连接。

7、优选地，还包括缆风绳，所述缆风绳的一端与地面连接，另一端与所述升降杆连接。

8、本实用新型相对于现有技术取得了以下技术效果：

9、1.本实用新型采用设置升降杆与千斤顶的柱塞连接的方式，使得千斤顶的伸缩与升降杆的升降同步进行，对多个千斤顶进行同步调节，完成遮阳网高度的稳定上升，同时，在千斤顶的柱塞上进行刻度线的设置，按照刻度线进行遮阳网高度的调节，可以满足遮阳网在不同季节满足大棚内种植物的光照设置。

技术特征：

1.一种大棚遮阳装置，其特征在于，包括遮阳网和支撑装置，所述支撑装置包括千斤顶和伸缩杆，所述伸缩杆包括套管和设置在所述套管内的升降杆，所述千斤顶的柱塞与所述升降杆平行设置并通过连接杆连接，所述连接杆与所述柱塞顶部连接，所述升降杆与所述遮阳网连接并用于支撑所述遮阳网；

2.根据权利要求1所述的一种大棚遮阳装置，其特征在于，所述第三刻度线距离底面的垂直距离和所述第三刻度线距离遮阳网的垂直距离之和为3.5m至4m，所述第二刻度线距离底面的垂直距离和所述第二刻度线距离遮阳网的垂直距离之和为2.5m至3m，所述第一刻度线距离底面的垂直距离和所述第一刻度线距离遮阳网的垂直距离之和为2m至2.2m。

3.根据权利要求1所述的一种大棚遮阳装置，其特征在于，所述遮阳网为方形，所述支撑装置为四组，且分别设置在所述遮阳网四角的下方，所述升降杆与所述遮阳网连接。

4.根据权利要求1所述的一种大棚遮阳装置，其特征在于，还包括缆风绳，所述缆风绳的一端与地面连接，另一端与所述升降杆连接。

技术总结
本技术公开了一种大棚遮阳装置，包括遮阳网和支撑装置，所述支撑装置包括千斤顶和伸缩杆，所述伸缩杆包括套管和设置在所述套管内的升降杆，所述千斤顶的柱塞与所述升降杆平行设置并通过连接杆连接，所述连接杆与所述柱塞顶部连接，所述升降杆与所述遮阳网连接并用于支撑所述遮阳网；本技术采用设置升降杆与千斤顶的柱塞连接的方式，使得千斤顶的伸缩与升降杆的升降同步进行，对多个千斤顶进行同步调节，完成遮阳网高度的稳定上升，同时，在千斤顶的柱塞上进行刻度线的设置，按照刻度线进行遮阳网高度的调节，可以满足遮阳网在不同季节满足大棚内种植物的光照设置。

技术研发人员：龚凤萍,竹玮,张应香,段庆虎,吴淑平,王子良,黄冬丽,刘守尧,易宏岩
受保护的技术使用者：信阳市农业科学院
技术研发日：20230201
技术公布日：2024/1/22
