一种节水灌溉装置的制作方法

本技术涉及农业生产设备，尤其是涉及一种节水灌溉装置。

背景技术：

1、蔬菜大棚是一种具有出色的保温性能的框架覆膜结构，它出现使得人们可以吃到反季节蔬菜。一般蔬菜大棚使用竹结构或者钢结构的骨架，上面覆上一层或多层保温塑料膜，这样就形成了一个温室空间。

2、相关技术中，部分蔬菜大棚仍采用漫灌的方式进行灌溉，容易发生深层渗透，造成水资源浪费；而部分大棚采用定点喷淋的方式进行灌溉，经常有喷头堵塞的情况发生。

技术实现思路

1、为了解决上述问题，本实用新型提供一种节水灌溉装置。

2、本实用新型提供的一种节水灌溉装置采用如下的技术方案：

3、一种节水灌溉装置，包括大棚本体，还包括控制器、泵站和多组灌溉组件，所述泵站上连通设置有总输管道，所述总输管道上设置有过滤装置，所述过滤装置用于对泵站送出的水进行过滤；所述控制器用于控制多组所述灌溉组件定时进行浇灌工作。

4、通过采用上述技术方案，在进行灌溉时，利用泵站进行供水，供水时利用过滤装置将水中的杂质滤除，减少后续喷头堵塞的情况发生；通过控制器控制多组灌溉组件进行自动浇灌，从而根据实际需求进行定时灌溉，减少了水资源的浪费。

5、可选的，所述过滤装置包括过滤架、过滤网和固定件，所述总输管道上开设有移动槽，所述过滤架与所述移动槽相适配，所述过滤架移动设置在所述移动槽内，所述过滤网设置在所述过滤架上，所述固定件用于将所述过滤架固定在所述移动槽内。

6、通过采用上述技术方案，在进行过滤时，将过滤架插入移动槽内，并利用固定件进行固定，便于在过滤网堆积一定量杂质后进行清理，便捷省力。

7、可选的，所述固定件包括多个弹性凸起，所述弹性凸起设置在所述过滤架上，所述移动槽的内壁上开设有与弹性凸起对应数量的凹孔，所述弹性凸起与所述凹孔相适配。

8、通过采用上述技术方案，在进行安装时，将过滤架插入移动槽内，直至弹性凸起卡入对应的凹孔内即可，安装与拆卸均便捷省力。

9、可选的，所述灌溉组件包括移动板、导轨和移动件，所述导轨设置在所述大棚本体上，所述移动板移动设置在所述导轨上，所述移动板上设置有喷水件，所述喷水件用于向大棚内喷水，所述移动件用于驱动所述移动板进行移动。

10、通过采用上述技术方案，在进行灌溉时，利用移动件驱动移动板在导轨上移动，在移动的过程中，利用喷水件向下方持续喷水，便于提高喷淋的覆盖面积，提高了喷淋的均匀程度。

11、可选的，所述喷水件包括水箱、连接管、加压泵和多个喷头，所述水箱设置在所述移动板上，所述连接管连通设置在所述水箱上，所述加压泵设置在所述水箱内，多个所述喷头均连通设置在所述连接管上，所述控制器与所述加压泵相连接。

12、通过采用上述技术方案，在进行灌溉时，通过控制器启动加压泵，加压泵将水箱内的水通过连接管输送至喷头处，利用喷头将水向下喷淋，从而进行自动化的持续灌溉，提高了效率。

13、可选的，所述移动件包括电机、齿轮和齿条，所述电机设置在所述移动板上，所述齿轮与所述电机的输出轴同轴连接，所述齿条设置在所述导轨上，所述齿轮与所述齿条相啮合，所述控制器与所述电机相连接。

14、通过采用上述技术方案，启动电机，电机的输出轴转动，带动齿轮进行转动，由于齿轮和齿条相啮合，使得移动板沿齿条的长度方向进行移动，从而实现移动灌溉，提高了灌溉的均匀程度。

15、可选的，所述水箱上连通设置有进水管，所述进水管远离所述水箱的一端与所述总输管道相靠近，所述进水管的管径大于所述总输管道的管径，所述总输管道上设置有电磁阀，所述电磁阀与所述控制器相连接。

16、通过采用上述技术方案，在进行灌溉时，移动板带动喷水件整体进行移动，在往返一轮后，移动板回到初始位置，此时进水管和总输管道相连接；利用控制器启动电磁阀，向水箱内定量加水，从而实现喷水量的精确控制。

17、可选的，所述喷头设置为雾化喷嘴。

18、通过采用上述技术方案，选用雾化喷头进行灌溉，有省水、调节作物株间小气候等优点，水份能直接被叶片吸收，增强作物的抗逆性，使作物获得高产。

19、综上所述，本实用新型包括以下至少一种有益技术效果：

20、1.在进行灌溉时，利用泵站进行供水，供水时利用过滤装置将水中的杂质滤除，减少后续喷头堵塞的情况发生；通过控制器控制多组灌溉组件进行自动浇灌，从而根据实际需求进行定时灌溉，减少了水资源的浪费；

21、2.在进行灌溉时，通过控制器启动加压泵，加压泵将水箱内的水通过连接管输送至喷头处，利用喷头将水向下喷淋，从而进行自动化的持续灌溉，提高了效率；

22、3.在进行灌溉时，移动板带动喷水件整体进行移动，在往返一轮后，移动板回到初始位置，此时进水管和总输管道相连接；利用控制器启动电磁阀，向水箱内定量加水，从而实现喷水量的精确控制。

技术特征：

1.一种节水灌溉装置，包括大棚本体（1），其特征在于：还包括控制器、泵站（2）和多组灌溉组件（3），所述泵站（2）上连通设置有总输管道（21），所述总输管道（21）上设置有过滤装置（22），所述过滤装置（22）用于对泵站（2）送出的水进行过滤；所述控制器用于控制多组所述灌溉组件（3）定时进行浇灌工作。

2.根据权利要求1所述的一种节水灌溉装置，其特征在于：所述过滤装置（22）包括过滤架（221）、过滤网（222）和固定件，所述总输管道（21）上开设有移动槽，所述过滤架（221）与所述移动槽相适配，所述过滤架（221）移动设置在所述移动槽内，所述过滤网（222）设置在所述过滤架（221）上，所述固定件用于将所述过滤架（221）固定在所述移动槽内。

3.根据权利要求2所述的一种节水灌溉装置，其特征在于：所述固定件包括多个弹性凸起（223），所述弹性凸起（223）设置在所述过滤架（221）上，所述移动槽的内壁上开设有与弹性凸起（223）对应数量的凹孔，所述弹性凸起（223）与所述凹孔相适配。

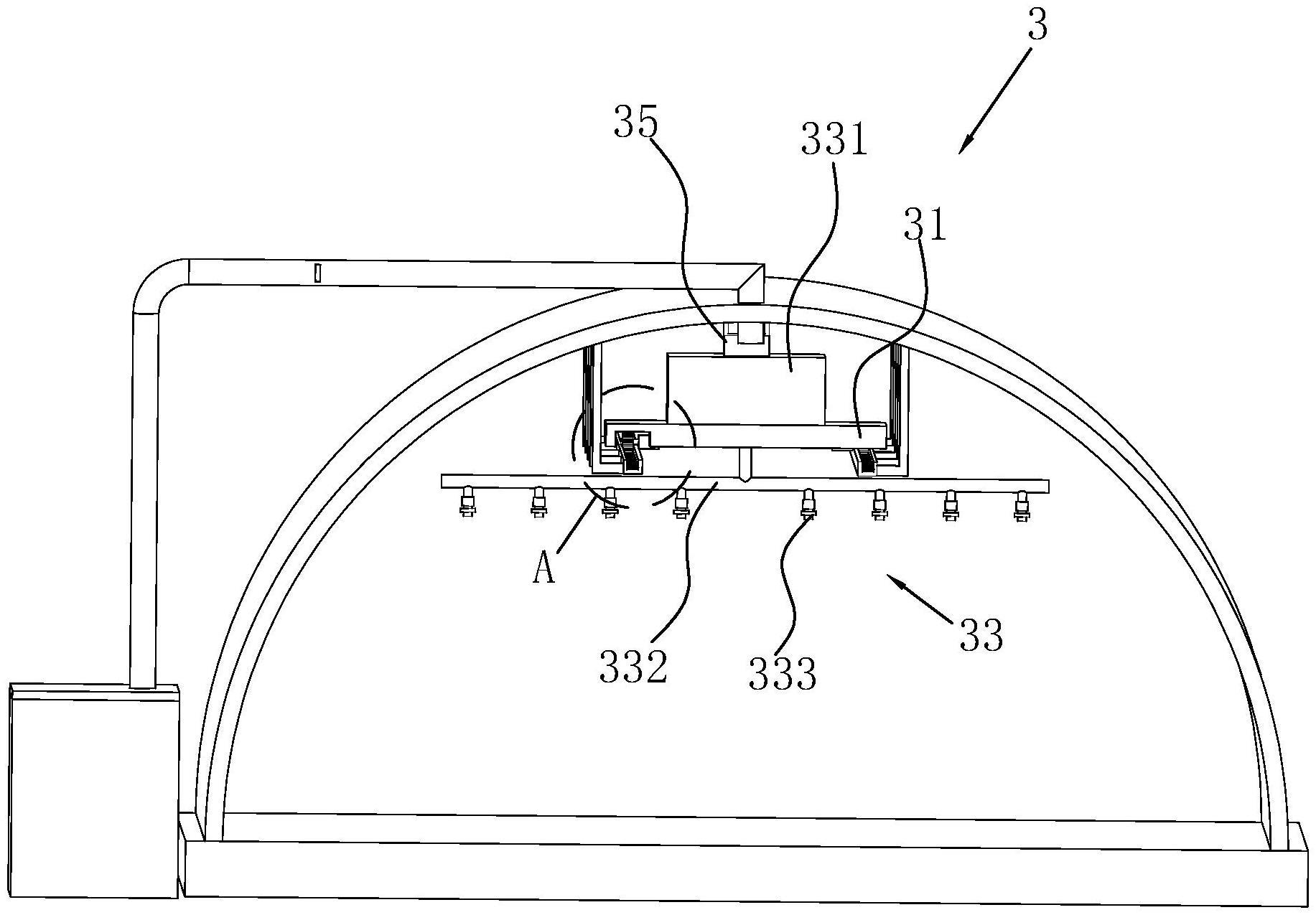

4.根据权利要求1所述的一种节水灌溉装置，其特征在于：所述灌溉组件（3）包括移动板（31）、导轨（32）和移动件（34），所述导轨（32）设置在所述大棚本体（1）上，所述移动板（31）移动设置在所述导轨（32）上，所述移动板（31）上设置有喷水件（33），所述喷水件（33）用于向大棚内喷水，所述移动件（34）用于驱动所述移动板（31）进行移动。

5.根据权利要求4所述的一种节水灌溉装置，其特征在于：所述喷水件（33）包括水箱（331）、连接管（332）、加压泵和多个喷头（333），所述水箱（331）设置在所述移动板（31）上，所述连接管（332）连通设置在所述水箱（331）上，所述加压泵设置在所述水箱（331）内，多个所述喷头（333）均连通设置在所述连接管（332）上，所述控制器与所述加压泵相连接。

6.根据权利要求4所述的一种节水灌溉装置，其特征在于：所述移动件（34）包括电机（341）、齿轮（342）和齿条（343），所述电机（341）设置在所述移动板（31）上，所述齿轮（342）与所述电机（341）的输出轴同轴连接，所述齿条（343）设置在所述导轨（32）上，所述齿轮（342）与所述齿条（343）相啮合，所述控制器与所述电机（341）相连接。

7.根据权利要求5所述的一种节水灌溉装置，其特征在于：所述水箱（331）上连通设置有进水管（35），所述进水管（35）远离所述水箱（331）的一端与所述总输管道（21）相靠近，所述进水管（35）的管径大于所述总输管道（21）的管径，所述总输管道（21）上设置有电磁阀，所述电磁阀与所述控制器相连接。

8.根据权利要求5所述的一种节水灌溉装置，其特征在于：所述喷头（333）设置为雾化喷嘴。

技术总结
本技术涉及一种节水灌溉装置，属于农业生产设备技术领域，其包括大棚本体，还包括控制器、泵站和多组灌溉组件，所述泵站上连通设置有总输管道，所述总输管道上设置有过滤装置，所述过滤装置用于对泵站送出的水进行过滤；所述控制器用于控制多组所述灌溉组件定时进行浇灌工作。本技术具有节约水资源、提高灌溉效率的效果。

技术研发人员：邓孝登
受保护的技术使用者：四川万宝源建设集团有限公司
技术研发日：20230116
技术公布日：2024/1/12
