一种高产小麦节水栽培装置的制作方法

本技术涉及小麦栽培，具体而言，涉及一种高产小麦节水栽培装置。

背景技术：

1、小麦是小麦属植物的统称，是一种在世界各地广泛种植的谷类作物，小麦的颖果是人类的主食之一，磨成面粉后可制作面包、馒头、饼干、面条等食物，小麦栽培是实现小麦高产、优质、丰产丰收。

2、现有的小麦的栽种的浇灌一般是采用滴灌或者一次性大量的浇灌，此种的浇灌方式既容易造成水源的浪费，又会对栽培的土壤造成影响，进而会影响小麦的生长情况。

3、因此，需要一种高产小麦节水栽培装置。

技术实现思路

1、本实用新型的目的在于提供一种高产小麦节水栽培装置，其能够对小麦的栽种位置进行定点浇灌，提升水资源的利用率。

2、本实用新型的实施例是这样实现的：

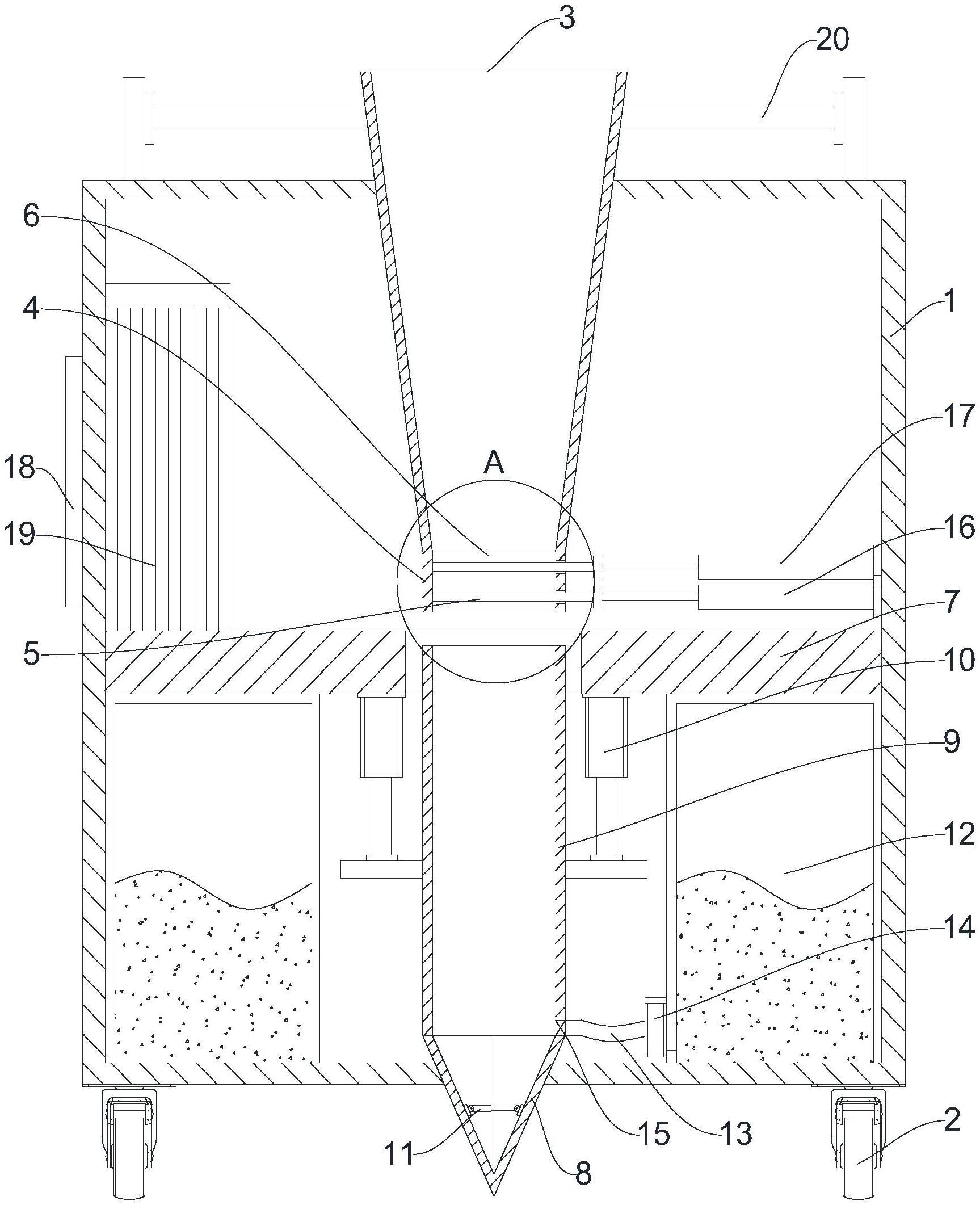

3、本申请实施例提供一种高产小麦节水栽培装置，包括：运输组件，运输组件包括安装箱和驱动轮，驱动轮设置于安装箱上；播种组件，播种组件包括依次连接的集种斗、量种机构和播种机构，量种机构包括量种筒、底板和挡板，底板滑动设置于量种筒的输出端，挡板滑动设置于量种筒的输出端，量种筒与集种斗的输出端连通，底板和挡板之间形成量种间隙，播种机构包括横板、扦插头、导料筒和推送杆，横板设置于安装箱内，横板上开设有通孔，导料筒穿设于通孔内，推送杆的两端分别连接导料筒和横板，扦插头为两个半圆锥壳体结构拼接而成，半圆锥壳体结构与导料筒铰接，两个半圆锥壳体结构之间设置有撑开杆，撑开杆用于控制扦插头的开合；浇灌组件，浇灌组件包括蓄水箱、送水管、泵体和控制阀，蓄水箱设置于安装箱内，导料筒上开设有出水孔，控制阀设置于出水孔，送水管分别连通控制阀和蓄水箱，泵体串联于送水管上，泵体设置于安装箱内。

4、在本实用新型的一些实施例中，上述安装箱内设置有第一推杆和第二推杆，第一推杆的输出端与底板连接，第二推杆的输出端与挡板连接。

5、在本实用新型的一些实施例中，上述安装箱上设置有控制面板，控制面板与第一推杆、第二推杆、推送杆和撑开杆连接。

6、在本实用新型的一些实施例中，上述安装箱内设置有蓄能电源，控制面板与蓄能电源连接。

7、在本实用新型的一些实施例中，上述集种斗为锥形结构。

8、在本实用新型的一些实施例中，上述安装箱上设置有手动推杆。

9、在本实用新型的一些实施例中，上述驱动轮为万向轮。

10、相对于现有技术，本实用新型的实施例至少具有如下优点或有益效果：

11、本申请实施例提供一种高产小麦节水栽培装置，包括：运输组件，运输组件包括安装箱和驱动轮，驱动轮设置于安装箱上；播种组件，播种组件包括依次连接的集种斗、量种机构和播种机构，量种机构包括量种筒、底板和挡板，底板滑动设置于量种筒的输出端，挡板滑动设置于量种筒的输出端，量种筒与集种斗的输出端连通，底板和挡板之间形成量种间隙，播种机构包括横板、扦插头、导料筒和推送杆，横板设置于安装箱内，横板上开设有通孔，导料筒穿设于通孔内，推送杆的两端分别连接导料筒和横板，扦插头为两个半圆锥壳体结构拼接而成，半圆锥壳体结构与导料筒铰接，两个半圆锥壳体结构之间设置有撑开杆，撑开杆用于控制扦插头的开合；浇灌组件，浇灌组件包括蓄水箱、送水管、泵体和控制阀，蓄水箱设置于安装箱内，导料筒上开设有出水孔，控制阀设置于出水孔，送水管分别连通控制阀和蓄水箱，泵体串联于送水管上，泵体设置于安装箱内。

12、上述运输组件用于将播种组件和浇灌组件在种植区域横向的运输，便于播种以及对种植穴位进行深层的定点浇灌。上述播种机构用于将麦种送入土壤中。上述集种斗用于将麦种进行短暂的储存。上述量种机构用于对麦种进行体积的计量，使每个栽种穴位种植的麦种体积基本保持一致。上述播种机构用于将计量后的麦种体积输送入土壤中。上述横板用于安装上述导料筒，通过推送杆将导料筒及其扦插头送入土壤中，从而将麦种送入土壤中。上述扦插头用于容纳麦种，刺入土壤中将麦种送至种植位置，上述推送杆用于将上述导料筒和扦插头整体插入土壤，然后撑开杆将两个半圆锥壳体结构撑开，扦插头内的麦种在重力的作用下自动进入种植位置，然后推送杆将扦插头及其导料筒整体拔出，然后扦插头两侧的土壤将麦种覆盖即可。上述浇灌组件用于在上述扦插头插入土壤后定量的控制水源进入种植位置，能极大的提升水体浇灌的利用率，并且保证任意种植穴位的麦种均能被浇灌。

13、因此，该高产小麦节水栽培装置，其能够对小麦的栽种位置进行定点浇灌，提升水资源的利用率。

技术特征：

1.一种高产小麦节水栽培装置，其特征在于，包括：

2.根据权利要求1所述的一种高产小麦节水栽培装置，其特征在于，所述安装箱内设置有第一推杆和第二推杆，所述第一推杆的输出端与所述底板连接，所述第二推杆的输出端与所述挡板连接。

3.根据权利要求2所述的一种高产小麦节水栽培装置，其特征在于，所述安装箱上设置有控制面板，所述控制面板与所述第一推杆、第二推杆、推送杆和所述撑开杆连接。

4.根据权利要求3所述的一种高产小麦节水栽培装置，其特征在于，所述安装箱内设置有蓄能电源，所述控制面板与所述蓄能电源连接。

5.根据权利要求1所述的一种高产小麦节水栽培装置，其特征在于，所述集种斗为锥形结构。

6.根据权利要求1所述的一种高产小麦节水栽培装置，其特征在于，所述安装箱上设置有手动推杆。

7.根据权利要求1所述的一种高产小麦节水栽培装置，其特征在于，所述驱动轮为万向轮。

技术总结
本技术提出了一种高产小麦节水栽培装置，涉及小麦栽培技术领域。一种高产小麦节水栽培装置，包括：运输组件，运输组件包括安装箱和驱动轮，驱动轮设置于安装箱上；播种组件，播种组件包括依次连接的集种斗、量种机构和播种机构；浇灌组件，浇灌组件包括蓄水箱、送水管、泵体和控制阀，蓄水箱设置于安装箱内，导料筒上开设有出水孔，控制阀设置于出水孔，送水管分别连通控制阀和蓄水箱，泵体串联于送水管上，泵体设置于安装箱内。该高产小麦节水栽培装置，其能够对小麦的栽种位置进行定点浇灌，提升水资源的利用率。

技术研发人员：高永红,范贵强,丁银灯,黄天荣,方辉,张永强,周安定,雷钧杰,王仙
受保护的技术使用者：高永红
技术研发日：20230213
技术公布日：2024/1/12
