一种干细胞冻存架的制作方法

本技术涉及干细胞，尤其涉及一种干细胞冻存架。

背景技术：

1、在进行干细胞的储存过程中，一般采用冷冻保存，在储存的过程中使用培养瓶或者培养皿进行承载，但是在进行培养瓶的存放过程中，不便于进行不同规格培养瓶或者培养皿进行承载，进而大大降低了储存过程中的便捷性以及灵活性，显得极为不便，所以亟需一种干细胞冻存架，用以解决上述问题。

技术实现思路

1、本实用新型的目的是提供一种干细胞冻存架，解决了现有技术中在进行培养瓶的存放过程中，不便于进行不同规格培养瓶或者培养皿进行承载，进而大大降低了储存过程中的便捷性以及灵活性的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种干细胞冻存架，包括箱体，箱体的内侧滑动连接有若干个承载框，且所有的承载框沿箱体内侧的竖直方向分布，所有的承载框的内侧两侧均固定连接有第二弧形板，且两个第二弧形板的一侧均设有与承载框弹性连接的第一弧形板，并且两个第一弧形板的一侧均与承载框的内壁之间滑动连接。

4、优选的，所有的承载框的两侧均固定连接有滑块，且所有的滑块均通过滑轨与箱体的内壁之间滑动连接。

5、优选的，箱体的外部一侧通过铰链转动连接有门体，所有的承载框的一侧均固定连接有把手。

6、优选的，所有的第一弧形板的一侧均固定连接有滑动块，且所有的滑动块均通过滑动槽分别与所有的承载框的内壁之间滑动连接。

7、优选的，所有的第一弧形板的一侧均通过挤压弹簧分别与所有的承载框的内壁之间弹性连接。

8、优选的，所有的第一弧形板的两侧均通过伸缩杆分别与所有的承载框的内壁之间固定连接。

9、本实用新型至少具备以下有益效果：

10、本实用新型一种干细胞冻存架进行使用时，首先将所需放置的干细胞培养瓶放置到承载框中，同时再拉动第一弧形板，利用第一弧形板配合第二弧形板对培养瓶进行夹持固定，便于对不同规格的培养瓶进行夹持工作，最后所有的承载框以一推入到箱体中即可，相对于现有技术中在进行培养瓶的存放过程中，不便于进行不同规格培养瓶或者培养皿进行承载，进而大大降低了储存过程中的便捷性以及灵活性的问题，本实用新型中提出的方式，通过承载框的第一弧形板及其结构与第二弧形板的配合使用，进而可以对不同规格的干细胞培养瓶进行放置限位工作，具有很高的实用性。

技术特征：

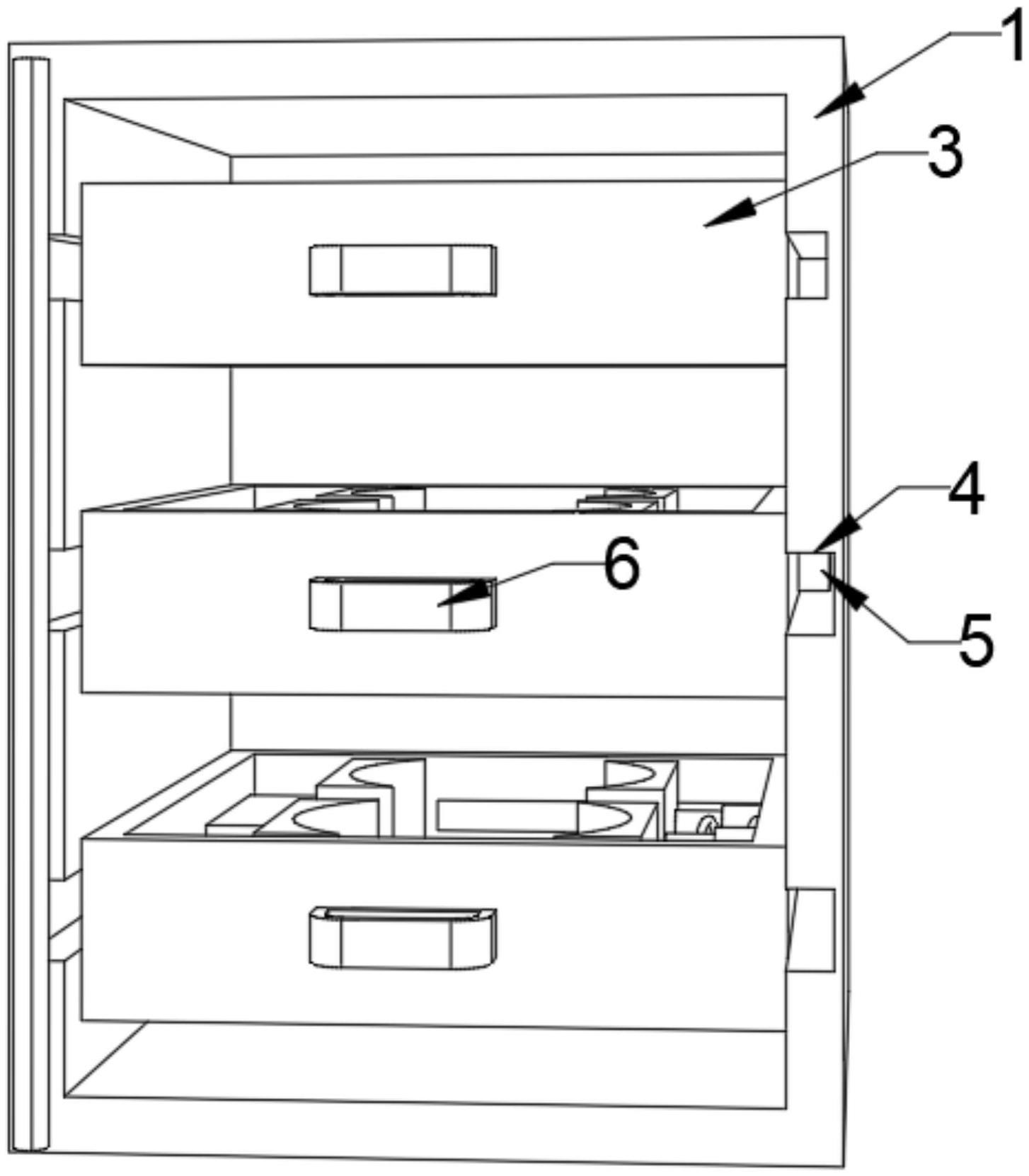

1.一种干细胞冻存架，包括箱体(1)，其特征在于，所述箱体(1)的内侧滑动连接有若干个承载框(3)，且所有的承载框(3)沿箱体(1)内侧的竖直方向分布，所有的所述承载框(3)的内侧两侧均固定连接有第二弧形板(10)，且两个第二弧形板(10)的一侧均设有与承载框(3)弹性连接的第一弧形板(7)，并且两个第一弧形板(7)的一侧均与承载框(3)的内壁之间滑动连接。

2.根据权利要求1所述的一种干细胞冻存架，其特征在于，所有的所述承载框(3)的两侧均固定连接有滑块(4)，且所有的滑块(4)均通过滑轨(5)与箱体(1)的内壁之间滑动连接。

3.根据权利要求1所述的一种干细胞冻存架，其特征在于，所述箱体(1)的外部一侧通过铰链转动连接有门体(2)，所有的所述承载框(3)的一侧均固定连接有把手(6)。

4.根据权利要求1所述的一种干细胞冻存架，其特征在于，所有的所述第一弧形板(7)的一侧均固定连接有滑动块(9)，且所有的滑动块(9)均通过滑动槽(8)分别与所有的承载框(3)的内壁之间滑动连接。

5.根据权利要求1所述的一种干细胞冻存架，其特征在于，所有的所述第一弧形板(7)的一侧均通过挤压弹簧(12)分别与所有的承载框(3)的内壁之间弹性连接。

6.根据权利要求1所述的一种干细胞冻存架，其特征在于，所有的所述第一弧形板(7)的两侧均通过伸缩杆(11)分别与所有的承载框(3)的内壁之间固定连接。

技术总结
本技术涉及干细胞技术领域，尤其涉及一种干细胞冻存架，解决了现有技术中在进行培养瓶的存放过程中，不便于进行不同规格培养瓶或者培养皿进行承载，进而大大降低了储存过程中的便捷性以及灵活性的问题。一种干细胞冻存架，包括箱体，箱体的内侧滑动连接有若干个承载框，且所有的承载框沿箱体内侧的竖直方向分布，所有的承载框的内侧两侧均固定连接有第二弧形板，且两个第二弧形板的一侧均设有与承载框弹性连接的第一弧形板。本技术中提出的方式，通过承载框的第一弧形板及其结构与第二弧形板的配合使用，进而可以对不同规格的干细胞培养瓶进行放置限位工作，具有很高的实用性。

技术研发人员：陈云友,秦海东,谢树权
受保护的技术使用者：广西全之嘉生物科技集团有限公司
技术研发日：20230313
技术公布日：2024/1/12
