一种便捷可折叠宠物笼的制作方法

本技术属于动物笼，具体涉及一种便捷可折叠宠物笼。

背景技术：

1、动物笼子是一种常见的结构，其主要是由顶网板、四个侧网板和一个底网板组成，并且顶网板、侧网板和底网板多是采用焊接固定，其整体的笼子高度和宽度较为固定，不利于拆装组合，不但会大大增加运输的成本，同时也容易在运输或搬移过程中造成损坏，影响正常的使用，故而适用性和实用性受到限制。

技术实现思路

1、本实用新型的目的是提供结构设置合理且便于折叠的一种便捷可折叠宠物笼。

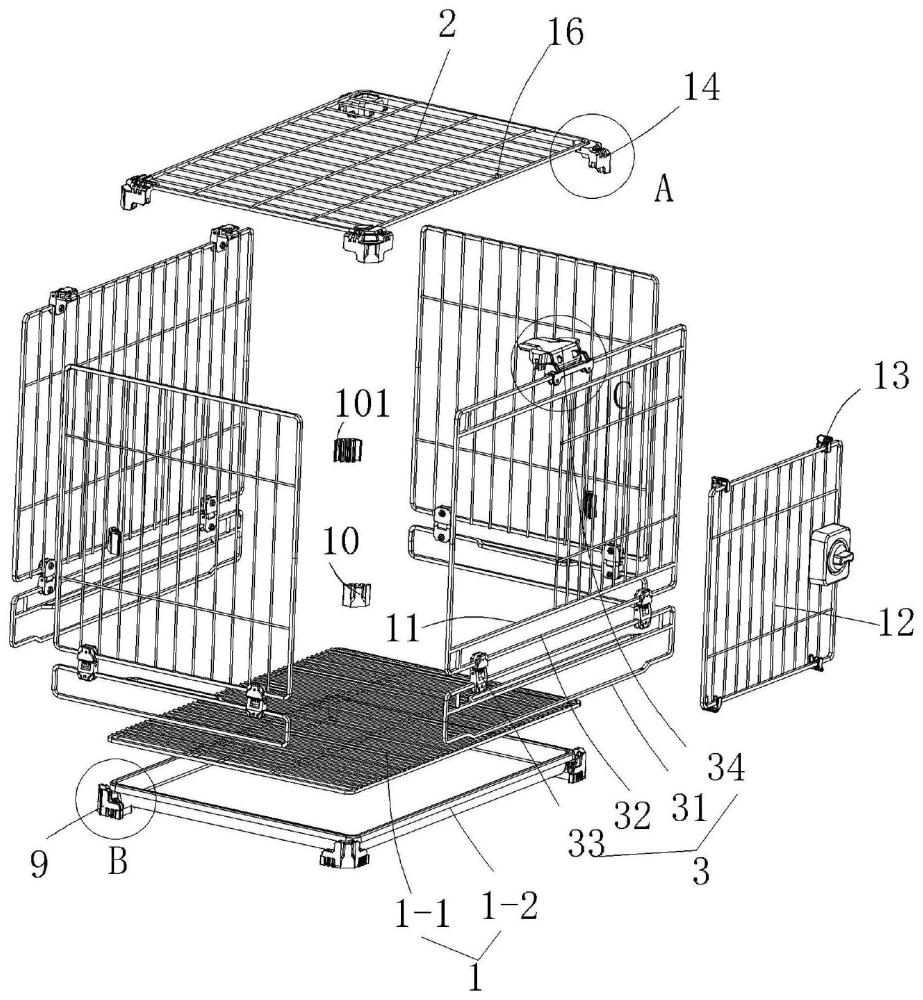

2、实现本实用新型目的的技术方案是一种便捷可折叠宠物笼，包括底网板、顶网板的四个结构相同的侧网结构，所述顶网板和底网板分别处于侧网结构的顶部和底部，

3、所述侧网结构包括下网体、上网体、连接铰链和顶部铰链；

4、所述连接铰链的顶部和底部均设置有u形插槽，且u形插槽的侧壁上部设置有锁位孔；

5、所述顶部铰链的底部设置有n形卡槽，所述顶部铰链的上部底面设置有n形插槽，所述n形卡槽和n形插槽的侧壁上均设置有定位孔；

6、所述下网体的顶边和上网体的底边分别卡入u形插槽内，并通过锁位孔内的锁位螺杆限位；

7、所述顶网板的边沿卡入所这n形插槽内且所述上网体的顶边卡入所述n形卡槽内，并通过穿过定位孔的定位螺杆限位；

8、所述底网通过支撑脚与下网体相连接。

9、进一步优选为：所述支撑脚的顶面设置有抵位槽和条形插槽；

10、所述底网板的边角处卡入所述抵位槽内，且所述下网体的底边插卡在所述条形插槽内定位。

11、进一步优选为：相邻所述上网体的侧边连接处设置有侧卡块，所述侧卡块的内侧面设置有若干个竖向卡槽，所述上网体的侧边插卡在所述竖向卡槽内定位。

12、进一步优选为：其中一个侧网结构上设置有门框，所述门框上设有门锁组件，所述门锁组件的顶边和底面均设置有门网滑动件；

13、所述门锁组件通过门网滑动件卡位在所述门框上限位。

14、进一步优选为：所述顶网板的边角处卡扣有顶网支撑件，所述顶网支撑件的底面设置有卡位条形槽，所述上网体的顶角处卡入所述卡位条形槽内定位。

15、进一步优选为：所述底网板包括底网体和框边，所述底网体卡位在框边的顶面且所述框边边角卡入所述抵位槽内。

16、进一步优选为：所述顶网板的边沿上设置有两个限位凸台，所述顶部铰链限位在两个限位凸台之间。

17、本实用新型具有积极的效果：本实用新型的结构设置合理，其连接铰链和顶部铰链均采用插卡方式进行连接，不但方便拆装组合，而且也可以进行折叠，提高了使用便捷性，可以降低搬移或运输的成本，同时也可以减少因搬移或运输造成的损坏，实用性强。

技术特征：

1.一种便捷可折叠宠物笼，包括底网板、顶网板的四个结构相同的侧网结构，所述顶网板和底网板分别处于侧网结构的顶部和底部，其特征在于：

2.根据权利要求1所述的一种便捷可折叠宠物笼，其特征在于：所述支撑脚的顶面设置有抵位槽和条形插槽；

3.根据权利要求2所述的一种便捷可折叠宠物笼，其特征在于：相邻所述上网体的侧边连接处设置有侧卡块，所述侧卡块的内侧面设置有若干个竖向卡槽，所述上网体的侧边插卡在所述竖向卡槽内定位。

4.根据权利要求1所述的一种便捷可折叠宠物笼，其特征在于：其中一个侧网结构上设置有门框，所述门框上设有门锁组件，所述门锁组件的顶边和底面均设置有门网滑动件；

5.根据权利要求1所述的一种便捷可折叠宠物笼，其特征在于：所述顶网板的边角处卡扣有顶网支撑件，所述顶网支撑件的底面设置有卡位条形槽，所述上网体的顶角处卡入所述卡位条形槽内定位。

6.根据权利要求2所述的一种便捷可折叠宠物笼，其特征在于：所述底网板包括底网体和框边，所述底网体卡位在框边的顶面且所述框边边角卡入所述抵位槽内。

7.根据权利要求1所述的一种便捷可折叠宠物笼，其特征在于：所述顶网板的边沿上设置有两个限位凸台，所述顶部铰链限位在两个限位凸台之间。

技术总结
本技术公开了一种便捷可折叠宠物笼，包括底网板、顶网板的四个结构相同的侧网结构，顶网板和底网板分别处于侧网结构的顶部和底部，侧网结构包括下网体、上网体、连接铰链和顶部铰链；连接铰链的顶部和底部均设置有U形插槽，且U形插槽的侧壁上部设置有锁位孔；顶部铰链的底部设置有n形卡槽，顶部铰链的上部底面设置有n形插槽，n形卡槽和n形插槽的侧壁上均设置有定位孔；底网通过支撑脚与下网体相连接。本技术的结构设置合理，其连接铰链和顶部铰链均采用插卡方式进行连接，不但方便拆装组合，而且也可以进行折叠，提高了使用便捷性，可以降低搬移或运输的成本，同时也可以减少因搬移或运输造成的损坏，实用性强。

技术研发人员：叶金杏
受保护的技术使用者：叶金杏
技术研发日：20231012
技术公布日：2024/2/19
