一种种植一体机的制作方法

本技术涉及种植一体机，特别涉及一种种植一体机。

背景技术：

1、玉米对土壤要求不十分严格，土质疏松，土质深厚，有机质丰富的黑钙土、栗钙土和砂质壤土，ph值处在6-8范围内都可以种植，种植玉米首先要选择合适的品种，要根据各地实际情况，选择种子纯度高、出芽率高、净度高的种子，且种子的抗倒性比较强、抗病性能要好，目前在玉米种植过程中，往往会使用种植一体机来方便农户提高种植效率，在现有的种植一体机使用过程中至少有以下弊端：1、现有的种植一体机大多都是单一管道对单一坑位进行播种，农户需要往返多次才能完成播种，影响种植效率；2、现有的种植一体机大多都会在种植后，对坑位进行灌溉，但是灌溉量往往不便于调节，导致灌溉时灌溉量过多或者过少，故此，我们推出一种种植一体机。

技术实现思路

1、本实用新型的主要目的在于提供一种种植一体机，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种种植一体机，包括机体，所述机体下端四角均安装有车轮，所述机体下端左部开有播种槽，所述机体下端右部开有灌溉槽，所述机体上端开有安装槽，所述安装槽内壁固定连接有播种机构，所述安装槽内壁固定连接有灌溉机构，所述灌溉机构位于播种机构右部，所述灌溉机构与播种机构之间不接触，所述机体右端上部固定连接有把手。

4、优选的，所述灌溉机构包括水箱，所述水箱下端固定连接有调节箱，所述调节箱内开有圆槽，所述调节箱前端通过轴承活动连接有转动杆，所述转动杆前端固定连接有旋钮，所述转动杆后端固定连接有二号圆杆，所述二号圆杆外表面开有若干个上下穿通的排水口。

5、优选的，所述水箱内部开有凹槽，所述水箱为上宽下窄结构。

6、优选的，所述旋钮位于机体前部，所述转动杆与机体不接触，所述水箱与安装槽内壁固定连接，所述二号圆杆直径与圆槽内径相适配。

7、优选的，所述播种机构包括种子仓和一号圆杆，所述种子仓下端开有槽口，所述一号圆杆前端固定连接有电机，所述一号圆杆外表面开有若干个上下穿通的播种口。

8、优选的，所述种子仓与安装槽内壁固定连接，所述一号圆杆后端通过转轴与安装槽后槽壁活动连接，所述电机前端与机体固定连接，所述电机输出端穿过机体与一号圆杆固定连接，所述一号圆杆与种子仓下端贴合。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1、本实用新型中，通过在播种机构上设置一号圆杆，且一号圆杆与种子仓下端贴合在一起，通过电机带动一号圆杆旋转，当播种口与槽口相通时，会使种子仓内的玉米种下落至播种槽内并进入播种坑内，通过控制电机对一号圆杆的转速进行调节，可以对播种速度进行控制；

11、2、本实用新型中，通过在灌溉机构上设置二号圆杆，通过旋转旋钮带动二号圆杆进行转动，对排水口和调节箱之间的开合角度进行调节，从而可以对灌溉的流速进行控制，便于使用。

技术特征：

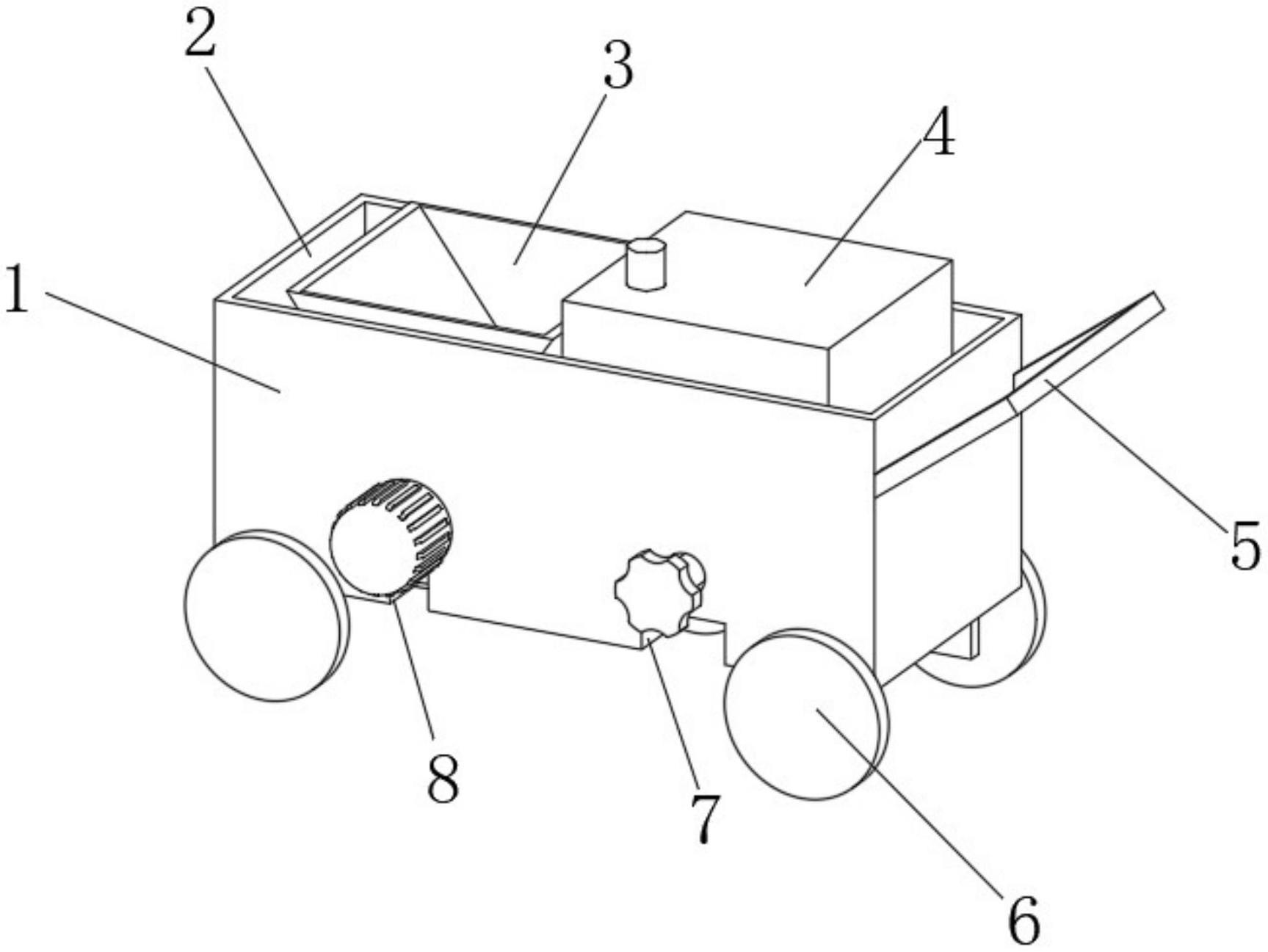

1.一种种植一体机，包括机体(1)，其特征在于：所述机体(1)下端四角均安装有车轮(6)，所述机体(1)下端左部开有播种槽(8)，所述机体(1)下端右部开有灌溉槽(7)，所述机体(1)上端开有安装槽(2)，所述安装槽(2)内壁固定连接有播种机构(3)，所述安装槽(2)内壁固定连接有灌溉机构(4)，所述灌溉机构(4)位于播种机构(3)右部，所述灌溉机构(4)与播种机构(3)之间不接触，所述机体(1)右端上部固定连接有把手(5)。

2.根据权利要求1所述的一种种植一体机，其特征在于：所述灌溉机构(4)包括水箱(41)，所述水箱(41)下端固定连接有调节箱(42)，所述调节箱(42)内开有圆槽(43)，所述调节箱(42)前端通过轴承活动连接有转动杆(46)，所述转动杆(46)前端固定连接有旋钮(47)，所述转动杆(46)后端固定连接有二号圆杆(45)，所述二号圆杆(45)外表面开有若干个上下穿通的排水口(44)。

3.根据权利要求2所述的一种种植一体机，其特征在于：所述水箱(41)内部开有凹槽(411)，所述水箱(41)为上宽下窄结构。

4.根据权利要求2所述的一种种植一体机，其特征在于：所述旋钮(47)位于机体(1)前部，所述转动杆(46)与机体(1)不接触，所述水箱(41)与安装槽(2)内壁固定连接，所述二号圆杆(45)直径与圆槽(43)内径相适配。

5.根据权利要求1所述的一种种植一体机，其特征在于：所述播种机构(3)包括种子仓(31)和一号圆杆(33)，所述种子仓(31)下端开有槽口(32)，所述一号圆杆(33)前端固定连接有电机(35)，所述一号圆杆(33)外表面开有若干个上下穿通的播种口(34)。

6.根据权利要求5所述的一种种植一体机，其特征在于：所述种子仓(31)与安装槽(2)内壁固定连接，所述一号圆杆(33)后端通过转轴与安装槽(2)后槽壁活动连接，所述电机(35)前端与机体(1)固定连接，所述电机(35)输出端穿过机体(1)与一号圆杆(33)固定连接，所述一号圆杆(33)与种子仓(31)下端贴合。

技术总结
本技术公开了一种种植一体机，包括机体，所述机体下端四角均安装有车轮，所述机体下端左部开有播种槽，所述机体下端右部开有灌溉槽，所述机体上端开有安装槽，所述安装槽内壁固定连接有播种机构，所述安装槽内壁固定连接有灌溉机构，所述灌溉机构位于播种机构右部，所述灌溉机构与播种机构之间不接触，所述机体右端上部固定连接有把手，通过在灌溉机构上设置二号圆杆，通过旋转旋钮带动二号圆杆进行转动，对排水口和调节箱之间的开合角度进行调节，从而可以对灌溉的流速进行控制。本技术所述的一种种植一体机，种植效率高，灌溉效果好，稳定性高，适合玉米种植的使用。

技术研发人员：徐卫军
受保护的技术使用者：宁夏卫农农业发展有限公司
技术研发日：20230620
技术公布日：2024/1/15
