一种适用于农村蔬菜种植的生活污水净化灌溉装置

本技术涉及农村生活污水处理领域，尤其涉及一种适用于农村蔬菜种植的生活污水净化灌溉装置。

背景技术：

1、农村生活污水处理是将生活污水中的有害物质和污染环境成分清除、降解做无害处理。农村生活污水处理要着重考虑选用成熟可靠，适合农村特点和实际污水处理适用技术。农村污水处理，可根据实际情况将水质进行中和农用产品，从而达到回用及环保降解排放。

技术实现思路

1、有鉴于此，有必要提供一种适用于农村蔬菜种植的生活污水净化灌溉装置，用以解决建造和维护成本过高，不适用于农村家庭使用的问题。

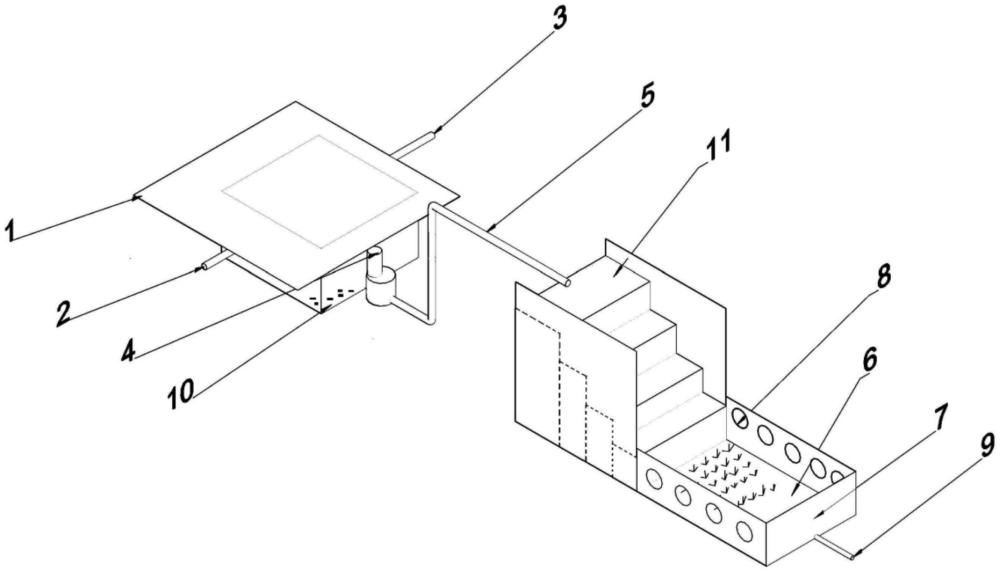

2、本实用新型提供的一种适用于农村蔬菜种植的生活污水净化灌溉装置，包括厌氧型收集池、滤床和高阶楼梯；所述厌氧型收集池的顶部还设置有密封板；所述厌氧型收集池的前后两侧面各连接有一根管道，且分别为前管道与后管道；所述厌氧型收集池的右侧面还设有水泵和管道，其中该管道为输水管道，并与所述水泵连接；所述厌氧型收集池的通过所述水泵与所述输水管道连接，并与所述高阶楼梯的一侧相通，所述高阶楼梯的另一侧与所述滤床相通；且所述高阶楼梯在从所述厌氧型收集池方向到所述滤床的方向，高阶楼梯的高度逐步降低。

3、进一步的，所述厌氧型收集池还设有活性炭(10)，且所述活性炭设置在所述厌氧型收集池底，并均匀铺设。

4、进一步的，所述水泵的一端与所述厌氧型收集池固定连接，所述水泵的另一端与所述输水管道固定连接。

5、进一步的，所述输水管道的两端高度不同；其中靠近水泵方向的输水管道的管口，低于输水管道的另一端管口位置。

6、进一步的，所述滤床还设有挡板，且所述挡板安装在所述滤床的四周。

7、进一步的，所述挡板设有若干个气孔，且气孔均布设置。

8、进一步的，所述滤床的一侧面还设有出水孔。

9、由上述技术方案可知，本实用新型提供的一种适用于农村蔬菜种植的生活污水净化灌溉装置有益效果如下：

10、通过设置有厌氧型收集池全封闭，两侧分别固定连接各一根管道，一根管道输出为厨余用水，另一根管道输出为洗澡用水，厌氧型收集池内部下表面有一层活性炭；滤床四周表面开设有若干个气孔，滤床的左侧与高阶楼梯相连，在高阶楼梯的左侧有管道和水泵相连，自由跌水式高阶楼梯把需要消耗大量能源的曝气池改成自由跌水过程，目的同样是水在自由跌落过程中充分掺气，降解农村生活污水中为数不多的有机污染物，并且节省能源和成本，在滤床上种植有水芹，空心菜等水培植物，能够对厌氧型收集池中厨余用水和洗澡用水中的n,p元素大分子有机物进行小分子化，再通过滤床上的蔬菜对含n,p元素小分子进行吸收，所处理过的水可用于灌溉。不仅建造成本低，实用性强，合理运用蔬菜对污水中的n.p元素进行吸收而且通过对污水的及时处理，提高了农村水质生态环境。避免建造和维护成本过高，不适用于农村家庭使用的问题。

技术特征：

1.一种适用于农村蔬菜种植的生活污水净化灌溉装置，其特征在于，包括厌氧型收集池、滤床和高阶楼梯；

2.根据权利要求1所述的一种适用于农村蔬菜种植的生活污水净化灌溉装置，其特征在于，所述厌氧型收集池还设有活性炭(10)，且所述活性炭设置在所述厌氧型收集池底，并均匀铺设。

3.根据权利要求1所述的一种适用于农村蔬菜种植的生活污水净化灌溉装置，其特征在于，所述水泵的一端与所述厌氧型收集池固定连接，所述水泵的另一端与所述输水管道固定连接。

4.根据权利要求3所述的一种适用于农村蔬菜种植的生活污水净化灌溉装置，其特征在于，所述输水管道的两端高度不同；其中靠近水泵方向的输水管道的管口，低于输水管道的另一端管口位置。

5.根据权利要求1所述的一种适用于农村蔬菜种植的生活污水净化灌溉装置，其特征在于，所述滤床还设有挡板，且所述挡板安装在所述滤床的四周。

6.根据权利要求5所述的一种适用于农村蔬菜种植的生活污水净化灌溉装置，其特征在于，所述挡板设有若干个气孔，且气孔均布设置。

7.根据权利要求1所述的一种适用于农村蔬菜种植的生活污水净化灌溉装置，其特征在于，所述滤床的一侧面还设有出水孔。

技术总结
本技术属于农村生活污水处理技术领域，提供了一种适用于农村蔬菜种植的生活污水净化灌溉装置，本技术包括厌氧型收集池、滤床和高阶楼梯；所述厌氧型收集池的顶部还设置有密封板；所述厌氧型收集池的前后两侧面各连接有一根管道，且分别为前管道与后管道；所述厌氧型收集池的右侧面还设有水泵和管道，其中该管道为输水管道，并与所述水泵连接；所述厌氧型收集池的通过所述水泵与所述输水管道连接，并与所述高阶楼梯的一侧相通，所述高阶楼梯的另一侧与所述滤床相通；且所述高阶楼梯在从所述厌氧型收集池方向到所述滤床的方向，高阶楼梯的高度逐步降低。该装置用以解决建造和维护成本过高，不适用于农村家庭使用的问题。

技术研发人员：孙经纬,陈俊鸿,陈俊权,朱腾腾
受保护的技术使用者：桂林理工大学
技术研发日：20230710
技术公布日：2024/1/22
