宠物吹吸一体机的制作方法

本技术涉及宠物护理，尤其是涉及一种宠物吹吸一体机。

背景技术：

1、随着时代的发展和人们生活水平的提高，越来越多的宠物进入到大众家庭里，由此产生了宠物吸尘器，例如中国发明公开专利cn115191863a，然而其仅有吸毛功能，无法提供吹水功能，需要另外配备吹水机，由此增加成本。

技术实现思路

1、本实用新型的目的在于提供一种宠物吹吸一体机，一机两用，既可以吸宠物毛发，又可以对宠物进行干燥毛发，减少用户成本。

2、为达成本实用新型目的，本实用新型提供如下技术方案：一种宠物吹吸一体机，其包括具有收容腔和电机室的机体、设置在机体底部且可放置在一水平面上的底座、被收容腔至少部分收容的尘杯、至少部分被电机室所收容且位于尘杯底部并轴线方向垂直水平面的电机、位于电机一侧且与尘杯相连通的进风管、以及位于电机另一侧且与电机室相连通的出风管。

3、在上述技术方案的基础上，进一步包括如下附属技术方案：

4、所述进风管与出风管的轴线方向在同一直线上且平行于该水平面。

5、所述进风管的轴线方向与电机相交。

6、还包括套设在电机上且位于电机室内的电机罩。

7、还包括位于尘杯和电机之间的过滤件。

8、所述过滤件的出气方向与电机的轴线方向重合。

9、所述尘杯具有提手。

10、所述尘杯的高度大于机体的高度，其中所述尘杯至少部分被机体所遮蔽。

11、所述进风管的轴线方向低于过滤件的进风平面。

12、与现有技术相比，本实用新型有以下积极效果：一机两用，既可以吸宠物毛发，又可以对宠物进行干燥毛发，减少用户成本，方便使用。

技术特征：

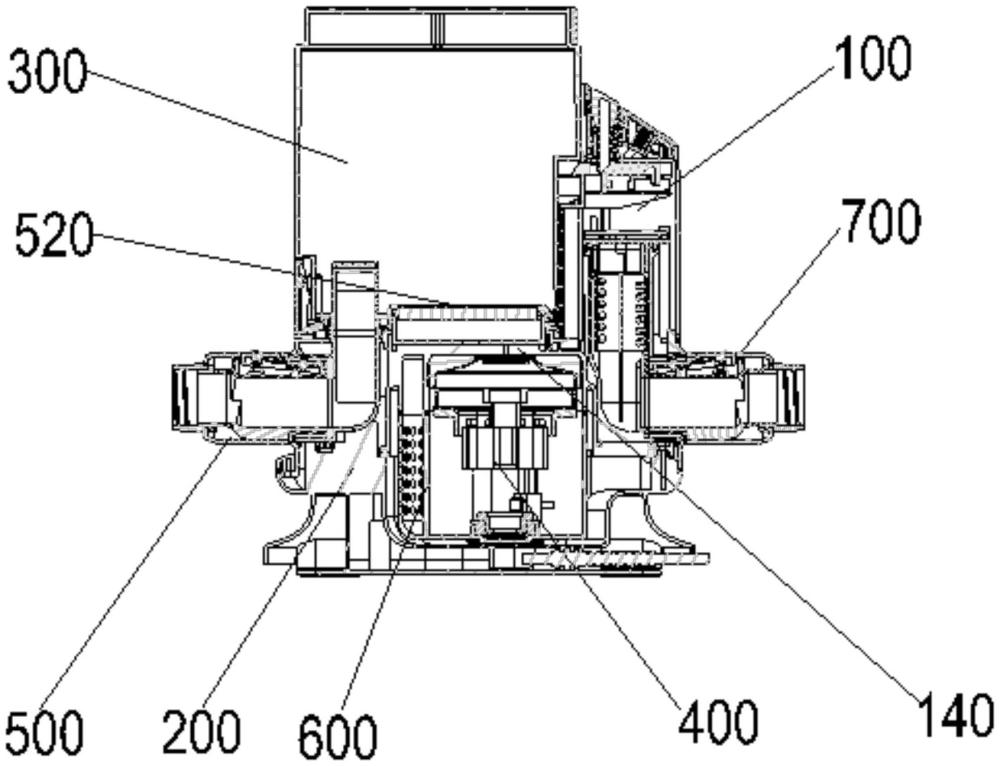

1.一种宠物吹吸一体机，其特征在于其包括具有收容腔（120）和电机室（140）的机体（100）、设置在机体（100）底部且可放置在一水平面上的底座（200）、被收容腔（120）至少部分收容的尘杯（300）、至少部分被电机室（140）所收容且位于尘杯（300）底部并轴线方向垂直水平面的电机（400）、位于电机（400）一侧且与尘杯（300）相连通的进风管（500）、以及位于电机（400）另一侧且与电机室（140）相连通的出风管（700）。

2.根据权利要求1所述的宠物吹吸一体机，其特征在于：所述进风管（500）与出风管（700）的轴线方向在同一直线上且平行于该水平面。

3.根据权利要求2所述的宠物吹吸一体机，其特征在于：所述进风管（500）的轴线方向与电机（400）相交。

4.根据权利要求1或2或3所述的宠物吹吸一体机，其特征在于，所述底座（200）至少部分收容电机（400）。

5.根据权利要求4所述的宠物吹吸一体机，其特征在于还包括套设在电机（400）上且位于电机室（140）内的电机罩（600）。

6.根据权利要求5所述的宠物吹吸一体机，其特征在于还包括位于尘杯（300）和电机（400）之间的过滤件（520）。

7.根据权利要求6所述的宠物吹吸一体机，其特征在于：所述过滤件（520）的出气方向与电机（400）的轴线方向重合。

8.根据权利要求5所述的宠物吹吸一体机，其特征在于：所述尘杯（300）具有提手。

9.根据权利要求5所述的宠物吹吸一体机，其特征在于：所述尘杯（300）的高度大于机体（100）的高度，其中所述尘杯（300）至少部分被机体（100）所遮蔽。

10.根据权利要求6所述的宠物吹吸一体机，其特征在于：所述进风管（500）的轴线方向低于过滤件（520）的进风平面。

技术总结
本技术提供了一种宠物吹吸一体机，其包括具有收容腔和电机室的机体、设置在机体底部且可放置在一水平面上的底座、被收容腔至少部分收容的尘杯、至少部分被电机室所收容且位于尘杯底部并轴线方向垂直水平面的电机、位于电机一侧且与尘杯相连通的进风管、以及位于电机另一侧且与电机室相连通的出风管。本技术优点是：一机两用，既可以吸宠物毛发，又可以对宠物进行干燥毛发，减少用户成本，方便使用。

技术研发人员：潘必德
受保护的技术使用者：苏造电器科技（苏州）有限公司
技术研发日：20230714
技术公布日：2024/3/27
