一种可调间距的农业生产种植用高效灌溉机的制作方法

本技术涉及农业生产，具体涉及一种可调间距的农业生产种植用高效灌溉机。

背景技术：

1、目前市场上现有的农业种植灌溉装置都有方便移动和操作简单的优点，但是现有的农业种植用灌溉装置的喷洒范围较小，喷洒速度慢，并且需要多次对种植地进行踩踏，使得种植地土质变硬，不利于植物生长，农业灌溉装置，主要是指对农业耕作区进行的灌溉作业、农业灌溉方式一般可分为传统的地面灌溉、普通喷灌以及微灌，灌溉为地补充作物所需水分的技术措施，为了保证作物正常生长，获取高产稳产，必须供给作物以充足的水分，在对农作物进行灌溉时，往往需要灌溉装置进行灌溉，使得灌溉效果更加高效，目前市面上使用的灌溉装置一般结构往往是比较简单的，不能对灌溉的喷淋头之间的间距进行调节，局限性较大，且在使用时往往是比较麻烦的，灌溉的效率低。

2、在公开号为：cn214178420u的一种农业种植灌溉装置，属于农业灌溉技术领域，一种农业种植灌溉装置，包括机体，所述机体的顶部设置有第一灌溉管，所述第一灌溉管的内壁开设有螺纹孔，所述螺纹孔的内部螺纹连接有灌溉头；本实用新型，通过将灌溉头插接至螺纹孔的内部，这时转动丝杠使得带动压板上下位移，控制灌溉头的喷水，通过转动支撑架，使得支撑架放置在地面上，拆卸连接片使得支撑架外表面的弹簧顶起支撑架，支撑架底部的底板为活动连接，可以使得支撑架适用于不同的地面，本装置使用方便，收放简单。

3、为了解决灌溉的效率低下的问题，现有技术是采用将灌溉头插接至螺纹孔的内部，使得灌溉头能够进行喷水的方式进行处理，但是还会出现灌溉管需要对其进行支撑和使用后地收起，操作繁琐，结构较多的情况，进而导致灌溉效率较低的问题。

技术实现思路

1、本实用新型的目的在于提供一种可调间距的农业生产种植用高效灌溉机，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型所采用的技术方案是：

3、一种可调间距的农业生产种植用高效灌溉机，包括灌溉底座，所述灌溉底座的上表面固定安装有调节灌溉机构，所述灌溉底座的下表面设置有移动调节机构；

4、所述调节灌溉机构包括有伸缩单元和混合单元，所述伸缩单元的外表面活动连接有固定单元，所述混合单元设置在伸缩单元的上端内部位置并与之连接；

5、所述移动调节机构包括有稳定单元和升降单元，所述稳定单元的内腔顶面与升降单元的上端外表面固定连接。

6、本实用新型技术方案的进一步改进在于：所述伸缩单元包括有灌溉筒，所述灌溉筒的内腔底面固定安装有抽吸泵，所述抽吸泵的输出端分别固定安装有灌溉管。

7、采用上述技术方案，通过抽吸泵的设置，用于对灌溉筒内部的灌溉液体进行有效抽吸。

8、本实用新型技术方案的进一步改进在于：所述灌溉管的出水端固定安装有伸缩管道，所述伸缩管道远离灌溉管的一端固定连接有喷淋组件。

9、采用上述技术方案，通过灌溉管、伸缩管道与喷淋组件之间配合，用于扩大灌溉范围，提升了灌溉的效率。

10、本实用新型技术方案的进一步改进在于：所述固定单元包括有固定座，所述固定座的内表面与灌溉筒的外表面固定连接，所述固定座的外表面固定安装有电动伸缩杆，所述电动伸缩杆的两端外表面分别固定安装有固定套环，且所述固定套环的上端内表面与喷淋组件的外表面固定连接。

11、采用上述技术方案，通过固定座、电动伸缩杆与固定套环之间共同配合，用于带动伸缩管道整体进行伸缩，实现了横向灌溉距离的调节。

12、本实用新型技术方案的进一步改进在于：所述混合单元包括有螺纹盖，所述螺纹盖的内表面与灌溉筒的上端外表面螺纹连接，所述螺纹盖的上表面固定安装有电动马达，所述电动马达的输出轴上固定连接有旋转桨。

13、采用上述技术方案，通过电动马达与旋转桨之间配合，用于对灌溉筒内部的液体进行混合搅拌，确保了灌溉效果更佳。

14、本实用新型技术方案的进一步改进在于：所述稳定单元包括有稳定座，所述稳定座的上表面与灌溉底座的下表面固定连接。

15、采用上述技术方案，通过稳定座的设置，用于对灌溉机整体的稳定。

16、本实用新型技术方案的进一步改进在于：所述升降单元包括有伸缩杆，所述伸缩杆的上端外表面与灌溉底座的内腔顶面固定连接，所述伸缩杆的下端固定安装有万向轮。

17、采用上述技术方案，通过伸缩杆与万向轮之间配合，起到了对灌溉机整体高度与种植地面之间的调节作用。

18、由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：

19、1、本实用新型提供一种可调间距的农业生产种植用高效灌溉机，采用伸缩单元、固定单元和混合单元之间的共同配合，通过抽吸泵、灌溉管、伸缩管道与喷淋组件之间配合，实现了对种植农业进行广泛的喷淋灌溉，扩大灌溉范围，提升了灌溉的效率，通过固定座、电动伸缩杆与固定套环之间共同配合，能够带动伸缩管道整体进行伸缩，实现横向灌溉距离的调节，加强了灌溉机的整体实用性和有效性，有利于进一步的广泛推广。

20、2、本实用新型提供一种可调间距的农业生产种植用高效灌溉机，采用移动调节机构之间的配合，能够对灌溉机整体的移动高度进行调节控制，实现根据农业种植地区的土壤环境和高度进行有效调节，通过伸缩杆的伸缩能力，实现对灌溉机高度的快速调节，实现高效地喷洒灌作业，减轻工作人员的负担。

技术特征：

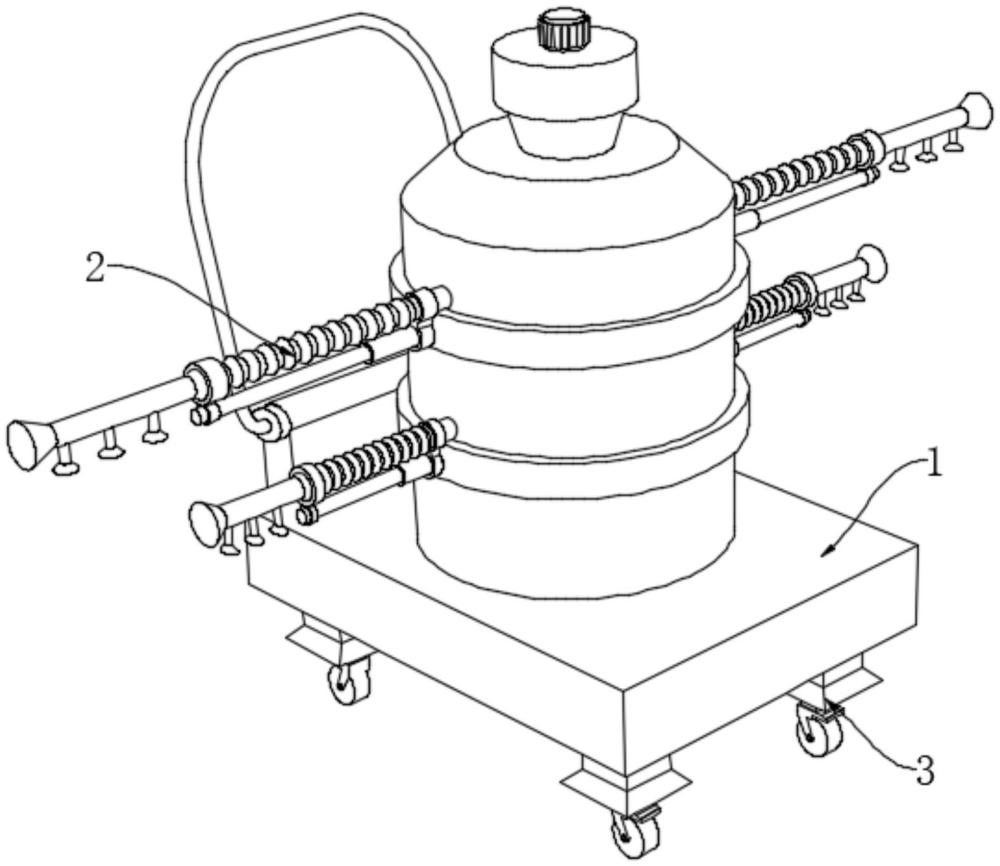

1.一种可调间距的农业生产种植用高效灌溉机，包括灌溉底座(1)，其特征在于：所述灌溉底座(1)的上表面固定安装有调节灌溉机构(2)，所述灌溉底座(1)的下表面设置有移动调节机构(3)；

2.根据权利要求1所述的一种可调间距的农业生产种植用高效灌溉机，其特征在于：所述伸缩单元包括有灌溉筒(211)，所述灌溉筒(211)的内腔底面固定安装有抽吸泵(212)，所述抽吸泵(212)的输出端分别固定安装有灌溉管(213)。

3.根据权利要求2所述的一种可调间距的农业生产种植用高效灌溉机，其特征在于：所述灌溉管(213)的出水端固定安装有伸缩管道(214)，所述伸缩管道(214)远离灌溉管(213)的一端固定连接有喷淋组件(215)。

4.根据权利要求2所述的一种可调间距的农业生产种植用高效灌溉机，其特征在于：所述固定单元包括有固定座(221)，所述固定座(221)的内表面与灌溉筒(211)的外表面固定连接，所述固定座(221)的外表面固定安装有电动伸缩杆(222)，所述电动伸缩杆(222)的两端外表面分别固定安装有固定套环(223)，且所述固定套环(223)的上端内表面与喷淋组件(215)的外表面固定连接。

5.根据权利要求1所述的一种可调间距的农业生产种植用高效灌溉机，其特征在于：所述混合单元包括有螺纹盖(231)，所述螺纹盖(231)的内表面与灌溉筒(211)的上端外表面螺纹连接，所述螺纹盖(231)的上表面固定安装有电动马达(232)，所述电动马达(232)的输出轴上固定连接有旋转桨(233)。

6.根据权利要求1所述的一种可调间距的农业生产种植用高效灌溉机，其特征在于：所述稳定单元包括有稳定座(311)，所述稳定座(311)的上表面与灌溉底座(1)的下表面固定连接。

7.根据权利要求1所述的一种可调间距的农业生产种植用高效灌溉机，其特征在于：所述升降单元包括有伸缩杆(321)，所述伸缩杆(321)的上端外表面与灌溉底座(1)的内腔顶面固定连接，所述伸缩杆(321)的下端固定安装有万向轮(322)。

技术总结
本技术公开了一种可调间距的农业生产种植用高效灌溉机，涉及农业生产技术领域，包括灌溉底座，所述灌溉底座的上表面固定安装有调节灌溉机构，所述灌溉底座的下表面设置有移动调节机构；所述调节灌溉机构包括有伸缩单元和混合单元。本技术通过采用伸缩单元、固定单元和混合单元之间的共同配合，通过抽吸泵、灌溉管、伸缩管道与喷淋组件之间配合，实现了对种植农业进行广泛的喷淋灌溉，扩大灌溉范围，提升了灌溉的效率，通过固定座、电动伸缩杆与固定套环之间共同配合，能够带动伸缩管道整体进行伸缩，实现横向灌溉距离的调节，加强了灌溉机的整体实用性和有效性，有利于进一步的广泛推广。

技术研发人员：商丽娜,张爱华,杨桂梅
受保护的技术使用者：黑龙江愉沁科技服务有限公司
技术研发日：20230717
技术公布日：2024/1/22
