一种种植用育苗设备的制作方法

本技术涉及中草药种植，具体为一种种植用育苗设备。

背景技术：

1、中草药，中药主要由植物药、动物药和矿物药组成，因植物药占中药的大多数，所以中药也称中草药，我国各地使用的中药已达5000种左右，把各种药材相配伍而形成的方剂，更是数不胜数，经过几千年的研究，形成了一门独立的科学——本草学，中药材是现在市场上需求量很大的一种药材，现在很多中药材都是人工进行规模化培养，从而用来满足市场上的需求，而药材的生长发育离不开光照，但不同的药材品种对光照的强弱、照射时间的长短的需求也不同。药材按对光照强弱的需求可分为阳性植物、阴性植物和耐阴植物，其中阴性植物喜漫射光线，不能忍受阳光直射或过强的阳光，如三七、黄连、人参等，栽培这类药材时需人工遮阴或在林下荫蔽处栽培。

2、在现有技术中，如中国专利号为：cn216163737u的“一种中草药种植用育苗设备”，包括箱体和育苗板，所述箱体顶端的表面连接有连接板，所述连接板顶部的表面连接有上箱体，所述箱体和上箱体的内部均安装有保温复合层，所述箱体表面的下方开设有进风口，所述上箱体顶部的表面卡接有盖板。

3、现有技术中，中草药育苗培育设备一般都采用光照灯长时间直射，由于不能对照明结构进行调节，在长时间对中草药进行照明中，光照强度会急剧升高，进而会对中草药幼苗造成不利，从而影响中草药幼苗的培育，导致中草药幼苗无法存活，因此，提出了一种种植用育苗设备。

技术实现思路

1、本实用新型的目的在于提供一种种植用育苗设备，以解决上述背景技术提出的现有技术中，中草药育苗培育设备一般都采用光照灯长时间直射，由于不能对照明结构进行调节，在长时间对中草药进行照明中，光照强度会急剧升高，进而会对中草药幼苗造成不利，从而影响中草药幼苗的培育，导致中草药幼苗无法存活的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种种植用育苗设备，包括育苗箱，所述育苗箱的上端靠近两侧边缘位置处均设置有调节结构，所述调节结构包括双向电机、固定块、梯形座和照光灯板，所述固定块的一端靠近两侧边缘位置处均设置有导向板，所述双向电机的一侧设置有双向螺杆，两组所述导向板的中间设置有螺纹座。

3、优选的，所述育苗箱的内部底端固定安装有导向底座，所述导向底座的上端设置有育苗屉，所述育苗屉的下端靠近两侧边缘位置处均焊接有导向块。

4、优选的，所述梯形座的一侧与螺纹座的一侧相固定，所述双向螺杆与螺纹座螺纹连接，两组所述固定块的一侧均与育苗箱的内部侧壁相固定，两组所述双向电机均设置在育苗箱的上端。

5、优选的，两组所述双向螺杆的一侧均贯穿育苗箱的一侧与两组所述双向电机的一侧相固定，两组所述导向板的一侧均与两组所述固定块的一侧相固定，所述照光灯板的一侧与梯形座的另一侧相固定。

6、优选的，所述导向底座的上端靠近两侧边缘位置处均开设有导向槽，两组所述导向块分别设置在两组导向槽的内部。

7、优选的，所述固定块的一侧固定安装有轴承座，所述双向螺杆的另一侧与轴承座的一侧活动设置。

8、优选的，所述育苗箱的前端设置有箱门，所述箱门的一侧贯穿安装有玻璃窗，所述箱门的一侧靠近上下边缘位置处均固定安装有合页，所述育苗箱的一侧贯穿开设有若干组漏风口，两组所述合页的一侧与育苗箱的一侧相固定。

9、与现有技术相比，本实用新型的有益效果是：

10、1、本实用新型中，通过设置有调节结构，通过启动两组驱动电机，两组驱动电机均会带动输出端的双向螺杆转动，在双向螺杆与螺纹座的螺纹配合下，双向螺杆在螺纹座的内部转动，并使得螺纹座在两组导向板中间上下移动，而螺纹座的一侧会带动梯形座移动，梯形座会带动照光灯板上下移动，进而能够对照光灯板的高度进行调节，从而能够防止照明灯板一直保持相同高度对中草药幼苗进行照明，防止光照强度一直急剧升高，进而不会影响中草药幼苗的培育，提高了中草药幼苗的存活效率。

11、2、本实用新型中，通过设置导向底座，通过向外部移动育苗屉，育苗屉会带动两组导向块均在导向底座内部移动，进而能够把育苗屉从育苗箱的内部移出，从而方便把培育好的中草药幼苗取出，通过设置有玻璃窗，能够使得工作人员通过玻璃窗贯穿培育箱内部的中草药幼苗进行实时观察。

技术特征：

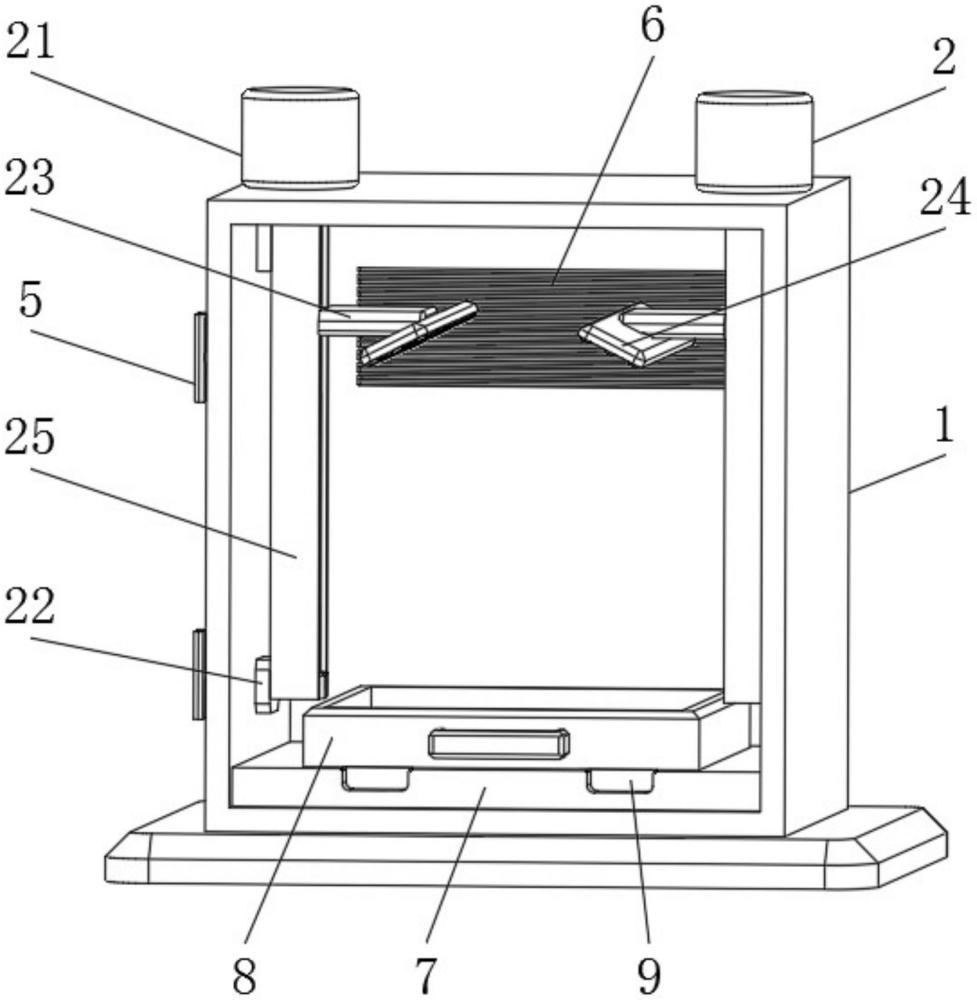

1.一种种植用育苗设备，包括育苗箱(1)，其特征在于：所述育苗箱(1)的上端靠近两侧边缘位置处均设置有调节结构(2)，所述调节结构(2)包括双向电机(21)、固定块(22)、梯形座(23)和照光灯板(24)，所述固定块(22)的一端靠近两侧边缘位置处均设置有导向板(25)，所述双向电机(21)的一侧设置有双向螺杆(26)，两组所述导向板(25)的中间设置有螺纹座(27)。

2.根据权利要求1所述的一种种植用育苗设备，其特征在于：所述育苗箱(1)的内部底端固定安装有导向底座(7)，所述导向底座(7)的上端设置有育苗屉(8)，所述育苗屉(8)的下端靠近两侧边缘位置处均焊接有导向块(9)。

3.根据权利要求1所述的一种种植用育苗设备，其特征在于：所述梯形座(23)的一侧与螺纹座(27)的一侧相固定，所述双向螺杆(26)与螺纹座(27)螺纹连接，两组所述固定块(22)的一侧均与育苗箱(1)的内部侧壁相固定，两组所述双向电机(21)均设置在育苗箱(1)的上端。

4.根据权利要求1所述的一种种植用育苗设备，其特征在于：两组所述双向螺杆(26)的一侧均贯穿育苗箱(1)的一侧与两组所述双向电机(21)的一侧相固定，两组所述导向板(25)的一侧均与两组所述固定块(22)的一侧相固定，所述照光灯板(24)的一侧与梯形座(23)的另一侧相固定。

5.根据权利要求2所述的一种种植用育苗设备，其特征在于：所述导向底座(7)的上端靠近两侧边缘位置处均开设有导向槽，两组所述导向块(9)分别设置在两组导向槽的内部。

6.根据权利要求3所述的一种种植用育苗设备，其特征在于：所述固定块(22)的一侧固定安装有轴承座(28)，所述双向螺杆(26)的另一侧与轴承座(28)的一侧活动设置。

7.根据权利要求1所述的一种种植用育苗设备，其特征在于：所述育苗箱(1)的前端设置有箱门(3)，所述箱门(3)的一侧贯穿安装有玻璃窗(4)，所述箱门(3)的一侧靠近上下边缘位置处均固定安装有合页(5)，所述育苗箱(1)的一侧贯穿开设有若干组漏风口(6)，两组所述合页(5)的一侧与育苗箱(1)的一侧相固定。

技术总结
本技术公开了一种种植用育苗设备，包括育苗箱，所述育苗箱的上端靠近两侧边缘位置处均设置有调节结构，所述调节结构包括双向电机、固定块、梯形座和照光灯板，所述固定块的一端靠近两侧边缘位置处均设置有导向板，所述双向电机的一侧设置有双向螺杆，两组所述导向板的中间设置有螺纹座。本技术，能够防止照明灯板一直保持相同高度对中草药幼苗进行照明，防止光照强度一直急剧升高，进而不会影响中草药幼苗的培育，提高了中草药幼苗的存活效率，其次，通过向外部移动育苗屉，育苗屉会带动两组导向块均在导向底座内部移动，进而能够把育苗屉从育苗箱的内部移出，从而方便把培育好的中草药幼苗取出。

技术研发人员：李成军,邹洪
受保护的技术使用者：西藏科兴农业科技有限公司
技术研发日：20230728
技术公布日：2024/3/12
