一种园林绿化用树木支撑装置的制作方法

本技术涉及树木支撑，尤其涉及一种园林绿化用树木支撑装置。

背景技术：

1、随着社会的发展，人们生活水平的不断提高，社会环境的却变得越来越差，所以对环境的保护变的越来越重要，环境的绿化从主要从种植开始，在北方通过种植树木绿化环境，种植树木还可以有效阻挡沙尘暴，减轻土地的沙漠化进程，但是在大风的环境中，很容易使新种植的树木折断，影响绿化进程。而在海边城市的树木由于受风力影响也经常出现树木刮倒的情况，给城市生活带来了安全隐患，随着时间的推移树的直径会逐渐变大。

2、在公示号为cn207135706u中公开的一种园林绿化用树木支撑装置，虽然实用价值高，更能满足园林绿化的实际需求，具有巨大的潜在市场价值，值得推广和应用。

3、但是，该一种园林绿化用树木支撑装置，具有以下的缺点：

4、(1)由于树木的粗细不同，导致在对树木进行支撑固定的时候，不便于根据树木的粗细进行调节固定角度的大小；

5、(2)在对树木进行支撑的时候，由于树木的高度不同，导致不便于根据树木高度的高低进行调节支撑的角度。

技术实现思路

1、(一)解决的技术问题

2、实用新型解决的技术问题是提供一种实用性较高，并且能够通过简单的操作，结构较为简单的一种园林绿化用树木支撑装置，解决了上述背景技术中提出的不便于根据树木的粗细进行调节固定角度的大小以及不便于根据树木高度的高低进行调节支撑的角度的问题。

3、(二)技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种园林绿化用树木支撑装置，包括：固定架，所述固定架的侧面呈矩形阵列开设有螺纹孔，所述螺纹孔的内部螺纹连接有固定组件，所述固定架的底部呈矩形阵列固定连接有支撑杆，所述支撑杆的表面滑动连接有套杆，所述套杆的表面套接有固定圈，所述固定圈的侧面固定连接有活动夹，所述活动夹的表面活动连接有支撑组件。

5、可选的，所述固定组件包括螺纹连接于固定架侧面呈矩形阵列开设的螺纹孔内部的螺栓，所述螺栓的一端套接有轴承，所述轴承的表面套接有夹持片，通过固定组件的设置，由于树木的粗细大小不同，在将固定架安装在树木上的时候，此时拧动螺栓，由于螺栓一端套接又轴承，且轴承的表面套接又夹持片，并且夹持片以矩形阵列分布在树木的四周，此时随着螺栓的拧动，使得夹持片根据树木的粗细大小进行收紧并夹持住树木，进而将树木固定住，从而达到了提高固定效率的作用。

6、可选的，所述套杆的侧面开设有螺纹洞，所述螺纹洞的内部设置有调节松紧用的螺帽，通过螺帽的设置，拧动螺帽，从而达到了调节支撑杆高度的作用。

7、可选的，所述支撑组件包括活动连接于活动夹表面的第一连接杆，所述第一连接杆的表年转动连接有套筒，所述套筒的内部螺纹连接有丝杆，所述丝杆的一端转动连接有第二连接杆，所述丝杆表面的一端设置有旋转用的螺母，通过支撑组件的设置，在对树木进行支撑的时候，拧动螺母，使得螺母带带动丝杆转动，并导致丝杆从套筒内旋转而出，根据固定架在树木上的高度，将丝杆转出至合适长度，并让套筒以及丝杆和树木形成支撑夹角，此时再将固定盘贴合至地面，并将螺纹钉拧入地面，从而到达了提高支撑稳定性的作用。

8、可选的，所述第二连接杆一端活动连接有固定盘，所述固定盘表面呈环形阵列设置有用于加固用的螺纹钉，通过螺纹钉的设置，从而达到了提高固定盘牢固性的作用。

9、可选的，所述固定架和固定组件的数量均有两个，所述套杆的底部以及支撑杆的顶部均固定连接有固定架，通过数量为两个的固定架以及两个的固定组件的设置，从而达到了调节固定高度的目的，从而起到了提高固定期间稳定性的作用。

10、(三)有益效果

11、本实用新型提供了一种园林绿化用树木支撑装置，具备以下有益效果：

12、1、该园林绿化用树木支撑装置，通过固定组件的设置，由于树木的粗细大小不同，在将固定架安装在树木上的时候，此时拧动螺栓，由于螺栓一端套接又轴承，且轴承的表面套接又夹持片，并且夹持片以矩形阵列分布在树木的四周，此时随着螺栓的拧动，使得夹持片根据树木的粗细大小进行收紧并夹持住树木，进而将树木固定住，从而达到了提高固定效率的作用。

13、2、该园林绿化用树木支撑装置，通过支撑组件、固定盘和螺纹钉的设置，在对树木进行支撑的时候，拧动螺母，使得螺母带带动丝杆转动，并导致丝杆从套筒内旋转而出，根据固定架在树木上的高度，将丝杆转出至合适长度，并让套筒以及丝杆和树木形成支撑夹角，此时再将固定盘贴合至地面，并将螺纹钉拧入地面，从而到达了提高支撑稳定性的作用。

技术特征：

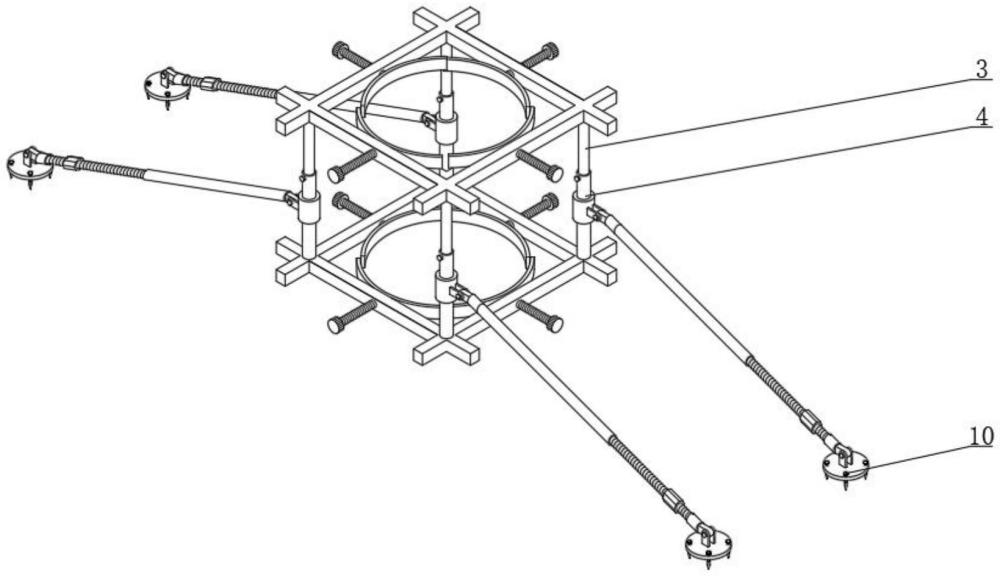

1.一种园林绿化用树木支撑装置，其特征在于，包括：固定架(1)，所述固定架(1)的侧面呈矩形阵列开设有螺纹孔，所述螺纹孔的内部螺纹连接有固定组件(2)，所述固定架(1)的底部呈矩形阵列固定连接有支撑杆(3)，所述支撑杆(3)的表面滑动连接有套杆(4)，所述套杆(4)的表面套接有固定圈(5)，所述固定圈(5)的侧面固定连接有活动夹(6)，所述活动夹(6)的表面活动连接有支撑组件(7)。

2.根据权利要求1所述的一种园林绿化用树木支撑装置，其特征在于：所述固定组件(2)包括螺纹连接于固定架(1)侧面呈矩形阵列开设的螺纹孔内部的螺栓(201)，所述螺栓(201)的一端套接有轴承(202)，所述轴承(202)的表面套接有夹持片(203)。

3.根据权利要求1所述的一种园林绿化用树木支撑装置，其特征在于：所述套杆(4)的侧面开设有螺纹洞，所述螺纹洞的内部设置有调节松紧用的螺帽(8)。

4.根据权利要求1所述的一种园林绿化用树木支撑装置，其特征在于：所述支撑组件(7)包括活动连接于活动夹(6)表面的第一连接杆(701)，所述第一连接杆(701)的表年转动连接有套筒(702)，所述套筒(702)的内部螺纹连接有丝杆(703)，所述丝杆(703)的一端转动连接有第二连接杆(704)，所述丝杆(703)表面的一端设置有旋转用的螺母(705)。

5.根据权利要求4所述的一种园林绿化用树木支撑装置，其特征在于：所述第二连接杆(704)一端活动连接有固定盘(9)，所述固定盘(9)表面呈环形阵列设置有用于加固用的螺纹钉(10)。

6.根据权利要求1所述的一种园林绿化用树木支撑装置，其特征在于：所述固定架(1)和固定组件(2)的数量均有两个，所述套杆(4)的底部以及支撑杆(3)的顶部均固定连接有固定架(1)。

技术总结
本技术涉及树木支撑技术领域，且公开了一种园林绿化用树木支撑装置，包括：固定架，所述固定架的侧面呈矩形阵列开设有螺纹孔，所述螺纹孔的内部螺纹连接有固定组件，所述固定架的底部呈矩形阵列固定连接有支撑杆，所述支撑杆的表面滑动连接有套杆，所述套杆的表面套接有固定圈。该园林绿化用树木支撑装置，通过固定组件的设置，由于树木的粗细大小不同，在将固定架安装在树木上的时候，此时拧动螺栓，由于螺栓一端套接又轴承，且轴承的表面套接又夹持片，并且夹持片以矩形阵列分布在树木的四周，此时随着螺栓的拧动，使得夹持片根据树木的粗细大小进行收紧并夹持住树木，进而将树木固定住，从而达到了提高固定效率的作用。

技术研发人员：李晶
受保护的技术使用者：菏泽市城市管理事业发展中心
技术研发日：20230802
技术公布日：2024/2/19
