一种油菜扶苗培土机的制作方法

本技术涉及农业设备，具体涉及一种油菜扶苗培土机。

背景技术：

1、油菜为十字花科，芸薹属，一年生或越年生草本，在黄淮流域油菜种植过程中为了防止冬季冻害，需要对其进行培土，通过培土使土壤包围住油菜的根茎部，从而达到预防冻害的目的，目前常见的是人工培土，费时费工，现有的培土机虽然使用便捷，但是功能较为单一，油菜极易被飞溅的土壤覆盖，若是由人工再将油菜扶直避免被土壤覆盖，则会影响工作效率，因此亟需一种油菜扶苗培土机。

技术实现思路

1、本实用新型的目的在于针对现有技术的缺陷和不足，提供了一种设计合理的油菜扶苗培土机，用以解决上述问题。

2、为达到上述目的，本实用新型采用了下列技术方案：它包含机架、行走机构和培土机构，机架上设有行走机构，机架下部前侧设有培土机构；

3、它还包含扶苗机构，所述扶苗机构包含：

4、支撑杆，所述支撑杆为两个，分别活动穿设在机架左右两侧，支撑杆上部固定设置有一号滑块，滑块滑动设置在机架内开设的一号滑槽内；

5、一号螺纹杆，所述一号螺纹杆通过轴承旋接穿设在机架上，且一号螺纹杆通过螺纹旋接穿设在两个一号滑块上，一号螺纹杆的两端螺纹旋向为相反方向设置；

6、扶苗杆，所述扶苗杆为四个，分别两两为一组设于两个支撑杆的下部，扶苗杆为前端向下倾斜设置。

7、优选地，所述支撑杆上设有调节机构，调节机构包含：

8、二号螺纹杆，所述二号螺纹杆为两个，分别通过轴承旋接穿设在两个支撑杆上，两个二号螺纹杆上的螺纹旋向为相反方向设置；

9、二号滑块，所述二号滑块为两个，分别固定设置在靠近机架两侧的扶苗杆上，且二号滑块滑动设置在支撑杆下部开设的二号滑槽内，二号螺纹杆通过螺纹旋接穿设在二号滑块上；

10、同步杆，所述同步杆固定设置在右侧的二号螺纹杆左端，同步杆的左端活动插设在左侧的二号螺纹杆上。

11、优选地，所述扶苗杆的下部固定设置有固定板，固定板下部设有夯实板。

12、优选地，所述夯实板上部固定设置有两个柱形杆，柱形杆活动插设在固定板上开设的柱形槽内，柱形槽内固定设置有弹簧，弹簧的下端与柱形杆固定连接。

13、优选地，所述扶苗杆的前端固定设置有导向杆，且相邻两个导向杆为外端相背倾斜设置。

14、与现有技术相比，本实用新型的有益效果是：本实用新型所述的一种油菜扶苗培土机，在对油菜培土的同时还能够对其进行扶苗，不仅可避免飞溅的土壤将油菜覆盖，还能够提高工作效率。

技术特征：

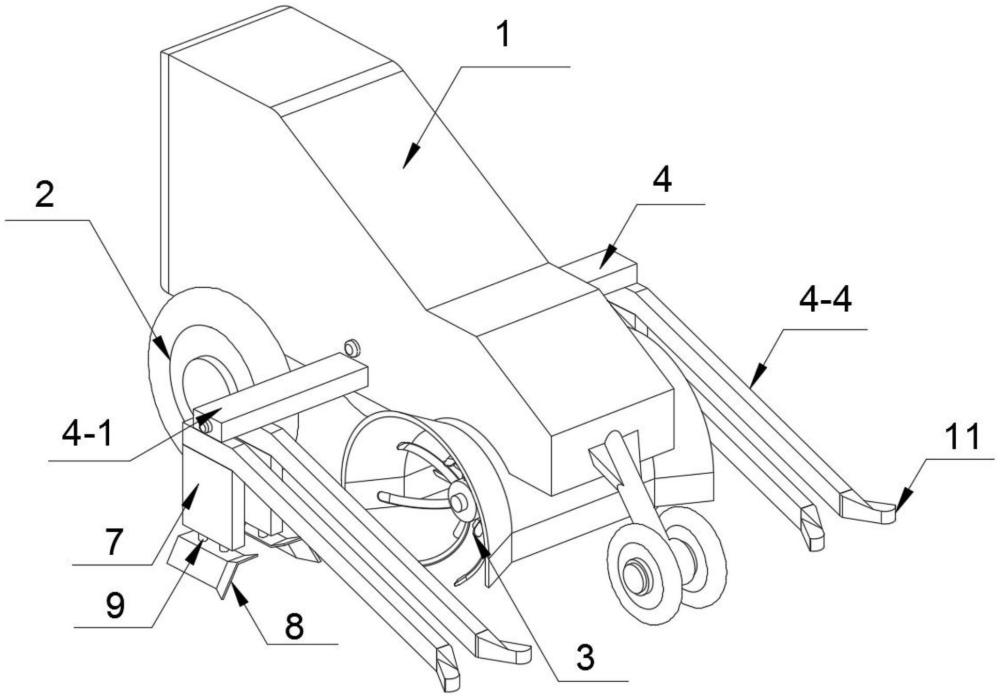

1.一种油菜扶苗培土机，它包含机架(1)、行走机构(2)和培土机构(3)，机架(1)上设有行走机构(2)，机架(1)下部前侧设有培土机构(3)；

2.根据权利要求1所述的一种油菜扶苗培土机，其特征在于：所述支撑杆(4-1)上设有调节机构(6)，调节机构(6)包含：

3.根据权利要求1所述的一种油菜扶苗培土机，其特征在于：所述扶苗杆(4-4)的下部固定设置有固定板(7)，固定板(7)下部设有夯实板(8)。

4.根据权利要求3所述的一种油菜扶苗培土机，其特征在于：所述夯实板(8)上部固定设置有两个柱形杆(9)，柱形杆(9)活动插设在固定板(7)上开设的柱形槽内，柱形槽内固定设置有弹簧(10)，弹簧(10)的下端与柱形杆(9)固定连接。

5.根据权利要求1所述的一种油菜扶苗培土机，其特征在于：所述扶苗杆(4-4)的前端固定设置有导向杆(11)，且相邻两个导向杆(11)为外端相背倾斜设置。

技术总结
一种油菜扶苗培土机，本技术涉及农业设备技术领域，支撑杆分别活动穿设在机架左右两侧，支撑杆上部固定设置有一号滑块，滑块滑动设置在机架内开设的一号滑槽内，一号螺纹杆通过轴承旋接穿设在机架上，且一号螺纹杆通过螺纹旋接穿设在两个一号滑块上，一号螺纹杆的两端螺纹旋向为相反方向设置，扶苗杆分别两两为一组设于两个支撑杆的下部，扶苗杆为前端向下倾斜设置，在对油菜培土的同时还能够对其进行扶苗，不仅可避免飞溅的土壤将油菜覆盖，还能够提高工作效率。

技术研发人员：杨建利,王春丽,张智,强成,王建平,白红涛,穆建新,任军荣,姜丽霞,繆平贵
受保护的技术使用者：陕西省杂交油菜研究中心
技术研发日：20230809
技术公布日：2024/2/29
