一种中草药种植施肥一体机

本技术属于中草药种植设备，具体为一种中草药种植施肥一体机。

背景技术：

1、随着人们健康意识的提高，中草药的需求量越来越大。在对中草药进行种植时，为了提高种植效率，通常会用到中草药种植施肥一体机。

2、经过检索，专利号为cn202221884873.x的中国专利公开了一种中草药种植施肥一体机，该装置虽然设置了播种设备和施肥设备，但未设置挖掘机构，工作效率仍然不高。

技术实现思路

1、本实用新型的目的是提供一种中草药种植施肥一体机，实现了挖掘、播种、施肥和回土多道工序一体化，提高了工作效率。

2、为实现上述目的，本实用新型采用的技术方案是：提供一种中草药种植施肥一体机，包括外壳，所述外壳的底部设置有挖掘机构，所述挖掘机构包括挖掘电机，所述挖掘电机的外壁与外壳的外壁固定连接，所述挖掘电机的输出端固定连接有挖掘转轴，所述挖掘转轴的另一端与外壳的底部内壁活动连接，所述挖掘转轴的外壁固定连接有挖掘桨，且挖掘桨的数量有多个，所述外壳的底部设置有播种机构，所述播种机构包括播种电机，所述播种电机的顶部与外壳的底部固定连接，所述播种电机的输出端固定连接有播种轮，所述播种轮的外壁固定连接有凸块，所述外壳的底部夹层中开设有移动槽，所述移动槽的内部安装有移动板，所述移动板的底部固定连接有固定块，所述固定块位于限位槽的内部，所述移动槽的底部开设有限位槽，所述移动槽的底部固定连接有种子出口，所述移动槽的内壁一侧固定连接有弹簧，所述外壳的内部开设有种子腔。

3、可选地，所述外壳的内部设置有施肥机构，所述施肥机构包括肥料出口，所述肥料出口的数量有多个，多个所述肥料出口的顶部均与外壳的底部固定连接，多个所述肥料出口的外壁均固定连接有电子阀，所述外壳的底部固定连接有电子阀控制模块，所述外壳的内部开设有肥料腔。

4、可选地，所述外壳的底部设置有驱动机构，所述驱动机构包括驱动电机，所述驱动电机的顶部固定连接有固定杆，所述外壳的底部开设有电机槽，所述固定杆的顶部与电机槽的内壁顶部固定连接，所述驱动电机的输出端固定连接有驱动轴，且驱动轴的数量有两个，两个所述驱动轴分别位于驱动电机的两侧，两个所述驱动轴的另一端均固定连接有驱动轮，所述外壳的底部开设有轮槽，且轮槽的数量有两个，所述驱动轮位于轮槽的内部。

5、可选地，所述外壳的底部开设有滚筒槽，所述滚筒槽的内壁活动连接有滚筒，所述外壳的底部固定连接有推土板所述外壳的外壁固定连接有把手。

6、可选地，所述外壳的顶部固定连接有肥料入口，所述肥料入口的顶部活动连接有肥料口盖。

7、可选地，所述外壳的顶部固定连接有种子入口，所述种子入口的顶部活动连接有种子口盖。

8、可选地，所述外壳的顶部固定连接有入水口，且入水口的数量为两个。

9、和现有技术相比，本实用新型的有益效果为：

10、1、本实用新型使用时，通过挖掘电机的输出端带动挖掘桨旋转，实现对土地自动挖掘的功能；通过播种电机的输出端带动播种轮以及凸块转动，凸块转动与固定块接触时，使固定块带动移动板向靠近弹簧的方向移动，移动板内部开设多个圆孔，且圆孔的大小与种子的出口一致，实现了种子的自动化播种，本实用新型在挖掘电机、挖掘桨、播种电机的作用下，实现了挖掘和播种的自动化，提高了工作效率。

11、2、通过电子阀控制模块和电子阀，实现自动化施肥，且可以控制施肥的间隔时间，通过驱动电机，电机的输出端带动驱动轮转动，通过设置的推土板和滚筒可将挖掘出的土推回到土坑中，覆盖在施过肥的种子上，然后滚筒将种子上表面的土压实；通过外壳顶部开设的肥料入口和种子入口，便于及时向肥料腔和种子腔内进行添加肥料和种子，入水口可以用于向肥料腔内添加水，对种子进行浇水操作。

技术特征：

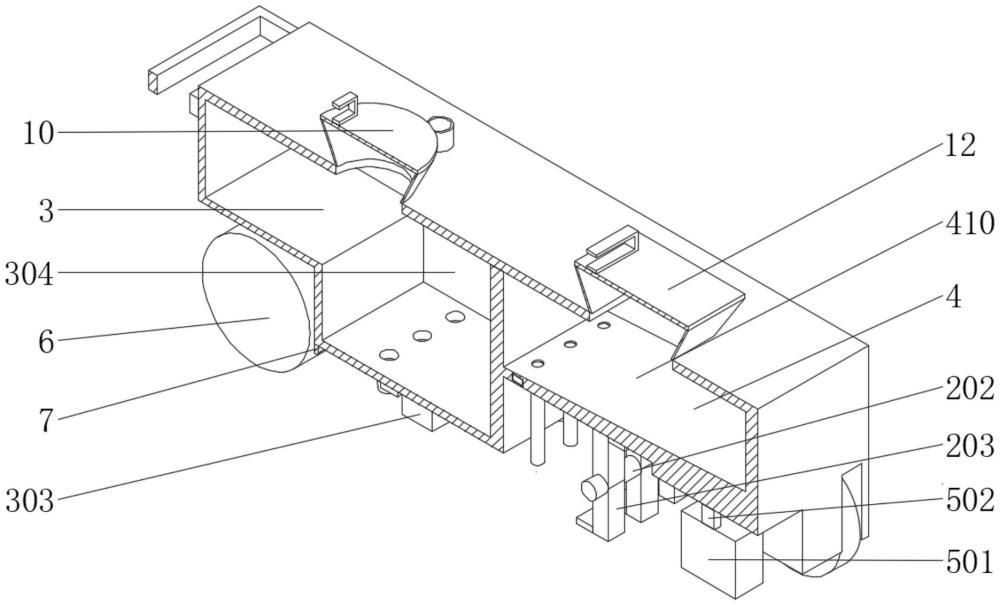

1.一种中草药种植施肥一体机，包括外壳(1)，其特征在于：所述外壳(1)的底部设置有挖掘机构(2)，所述挖掘机构(2)包括挖掘电机(201)，所述挖掘电机(201)的外壁与外壳(1)的外壁固定连接，所述挖掘电机(201)的输出端固定连接有挖掘转轴(202)，所述挖掘转轴(202)的另一端与外壳(1)的底部内壁活动连接，所述挖掘转轴(202)的外壁固定连接有挖掘桨(203)，且挖掘桨(203)的数量有多个，所述外壳(1)的底部设置有播种机构(4)，所述播种机构(4)包括播种电机(401)，所述播种电机(401)的顶部与外壳(1)的底部固定连接，所述播种电机(401)的输出端固定连接有播种轮(402)，所述播种轮(402)的外壁固定连接有凸块(403)，所述外壳(1)的底部夹层中开设有移动槽(404)，所述移动槽(404)的内部安装有移动板(405)，移动板(405)的内部开设有多个圆孔，所述移动板(405)的底部固定连接有固定块(406)，所述移动槽(404)的底部开设有限位槽(407)，所述固定块(406)位于限位槽(407)的内部，所述移动槽(404)的底部固定连接有种子出口(408)，所述移动槽(404)的内壁一侧固定连接有弹簧(409)，所述外壳(1)的内部开设有种子腔(410)。

2.如权利要求1所述的中草药种植施肥一体机，其特征在于：所述外壳(1)的内部设置有施肥机构(3)，所述施肥机构(3)包括肥料出口(301)，所述肥料出口(301)的数量有多个，多个所述肥料出口(301)的顶部均与外壳(1)的底部固定连接，多个所述肥料出口(301)的外壁均固定连接有电子阀(302)，所述外壳(1)的底部固定连接有电子阀控制模块(303)，所述外壳(1)的内部开设有肥料腔(304)。

3.如权利要求1所述的中草药种植施肥一体机，其特征在于：所述外壳(1)的底部设置有驱动机构(5)，所述驱动机构(5)包括驱动电机(501)，所述驱动电机(501)的顶部固定连接有固定杆(502)，所述外壳(1)的底部开设有电机槽(505)，所述固定杆(502)的顶部与电机槽(505)的内壁顶部固定连接，所述驱动电机(501)的输出端固定连接有驱动轴(503)，且驱动轴(503)的数量有两个，两个所述驱动轴(503)分别位于驱动电机(501)的两侧，两个所述驱动轴(503)的另一端均固定连接有驱动轮(504)，所述外壳(1)的底部开设有轮槽(506)，且轮槽(506)的数量有两个，所述驱动轮(504)位于轮槽(506)的内部。

4.如权利要求1所述的中草药种植施肥一体机，其特征在于：所述外壳(1)的底部开设有滚筒槽，所述滚筒槽的内壁活动连接有滚筒(6)，所述外壳(1)的底部固定连接有推土板(7)，所述外壳(1)的外壁固定连接有把手(8)。

5.如权利要求1所述的中草药种植施肥一体机，其特征在于：所述外壳(1)的顶部固定连接有肥料入口(9)，所述肥料入口(9)的顶部活动连接有肥料口盖(10)。

6.如权利要求1所述的中草药种植施肥一体机，其特征在于：所述外壳(1)的顶部固定连接有种子入口(11)，所述种子入口(11)的顶部活动连接有种子口盖(12)。

7.如权利要求1所述的中草药种植施肥一体机，其特征在于：所述外壳(1)的顶部固定连接有入水口(13)，且入水口(13)的数量为两个。

技术总结
本技术属于中草药种植设备技术领域，具体为一种中草药种植施肥一体机，包括外壳，外壳的底部设置有挖掘机构，挖掘机构包括挖掘电机，挖掘电机的输出端固定连接挖掘转轴，挖掘转轴的另一端与外壳的底部内壁活动连接，挖掘转轴的外壁固定连接挖掘桨，且挖掘桨的数量有多个，外壳的底部设置播种机构，播种机构包括播种电机，播种电机的顶部与外壳的底部固定连接，播种电机的输出端固定连接有播种轮，播种轮的外壁固定连接有凸块，外壳的底部夹层中开设移动槽，移动槽的内部安装有移动板，移动板的内部开设多个圆孔，移动板的底部固定连接固定块。本技术在挖掘电机和播种电机的作用下，实现挖掘和播种的自动化，提高了生产效率。

技术研发人员：毛积磊,侯丽娟,胡静,叶全,邱杰,尉继强,陈洪江,丛小飞,薛玉平,张玉琴,许铭铭,孙福广
受保护的技术使用者：威海市农业科学院
技术研发日：20230815
技术公布日：2024/3/21
