一种可调节式苗木修剪树体支撑装置的制作方法

本技术涉及支撑装置，具体为一种可调节式苗木修剪树体支撑装置。

背景技术：

1、园林，一般指具有一定规划和设计的室外空间，用于休闲、观赏或其他特定目的，其内部多通过各种苗木和花草奇石互相搭配，以形成一种独特的美。

2、目前，新建的园林往往需要移栽刚培育的苗木来充实其空间，而由于苗木通常较高，故而修剪时多是将苗木竖向支撑后，在利用汽车吊、搭设排架及条凳等来配合人工修剪。

3、然而，这种竖向依靠汽车吊等机具来修剪苗木的方式往往修剪人员的安全存在一定的隐患，为此，本实用新型提出一种可调节式苗木修剪树体支撑装置用于解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种可调节式苗木修剪树体支撑装置，以解决上述背景技术中提出的竖向修剪苗木时借助汽车吊等机具的帮助会存在一定的安全隐患的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可调节式苗木修剪树体支撑装置，所述可调节式苗木修剪树体支撑装置包括：

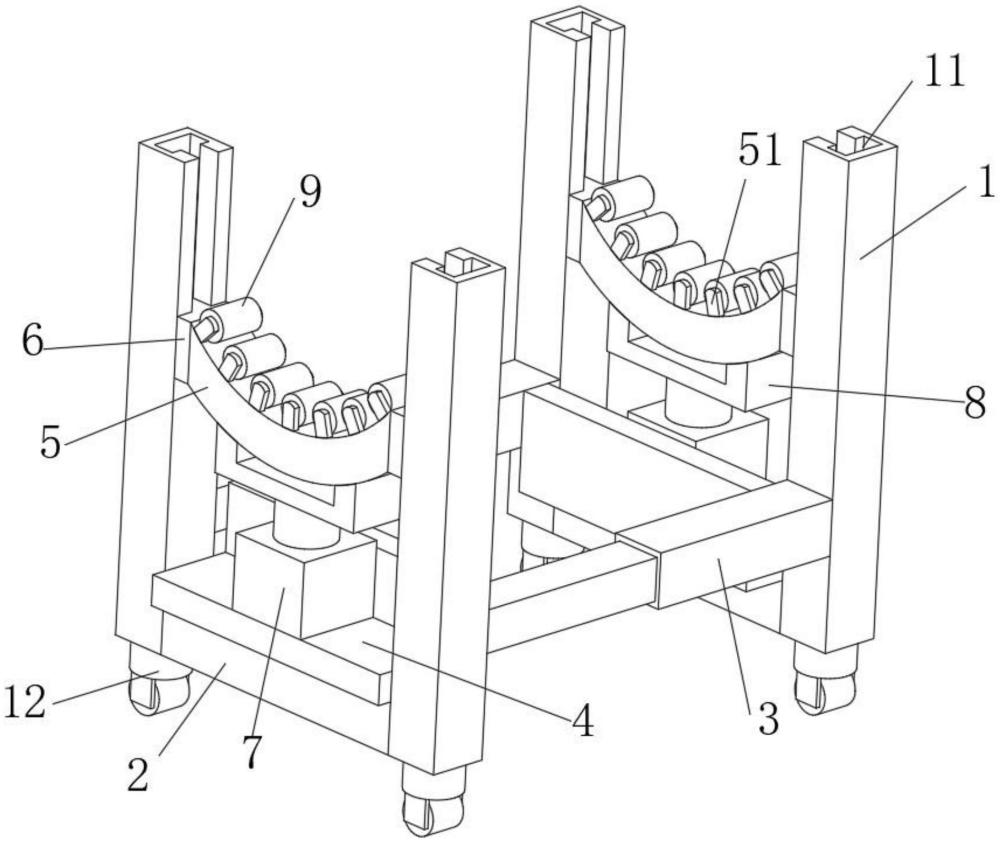

3、支撑杆，所述支撑杆设置有四个，其中一个方向的两个所述支撑杆之间均固定连接有固定杆，另一个方向的两个所述支撑杆之间固定连接有伸缩杆，两个所述固定杆的上侧均固定连接有油缸，所述支撑杆的下端固定连接有万向轮；

4、放置块，所述放置块设置成“弧形”且和支撑杆滑动连接，所述放置块和油缸固定连接，所述放置块的一侧转动连接有多个滚轮。

5、优选的，所述放置块对称设置有两个，两个所述放置块的两端均固定连接有滑块。

6、优选的，四个所述滑块均设置成“工”字形，四个所述支撑杆均开设有供滑块滑动的滑槽。

7、优选的，两个所述油缸的一端均固定连接有设置成“匚”字形的连接块，所述连接块和放置块固定连接。

8、优选的，两个所述固定杆的一侧均固定连接有设置成“l”形的安装板，所述安装板和油缸固定连接。

9、优选的，所述放置块的一侧固定连接有多个对称设置的凸板，每两个所述凸板之间均固定连接有轴杆，所述轴杆和滚轮转动连接。

10、与现有技术相比，本实用新型的有益效果是：

11、本实用通过将需要修剪的苗木放置在两个放置块上，使其处于悬空状态，再根据所需求的苗木高度来调整两个放置块的高度，在一侧修剪完之后，转动苗木就可以对其他侧进行修剪，从而取消了排架、汽车吊等辅助机具，工作人员可以直接站在地面上对苗木进行修剪，大大提高了其安全系数。

技术特征：

1.一种可调节式苗木修剪树体支撑装置，其特征在于：所述可调节式苗木修剪树体支撑装置包括：

2.根据权利要求1所述的一种可调节式苗木修剪树体支撑装置，其特征在于：所述放置块(5)对称设置有两个，两个所述放置块(5)的两端均固定连接有滑块(6)。

3.根据权利要求2所述的一种可调节式苗木修剪树体支撑装置，其特征在于：四个所述滑块(6)均设置成“工”字形，四个所述支撑杆(1)均开设有供滑块(6)滑动的滑槽(11)。

4.根据权利要求3所述的一种可调节式苗木修剪树体支撑装置，其特征在于：两个所述油缸(7)的一端均固定连接有设置成“匚”字形的连接块(8)，所述连接块(8)和放置块(5)固定连接。

5.根据权利要求4所述的一种可调节式苗木修剪树体支撑装置，其特征在于：两个所述固定杆(2)的一侧均固定连接有设置成“l”形的安装板(4)，所述安装板(4)和油缸(7)固定连接。

6.根据权利要求5所述的一种可调节式苗木修剪树体支撑装置，其特征在于：所述放置块(5)的一侧固定连接有多个对称设置的凸板(51)，每两个所述凸板(51)之间均固定连接有轴杆(52)，所述轴杆(52)和滚轮(9)转动连接。

技术总结
本技术涉及支撑装置技术领域，具体为一种可调节式苗木修剪树体支撑装置，可调节式苗木修剪树体支撑装置包括：支撑杆，其中一个方向的两个支撑杆之间均固定连接有固定杆，另一个方向的两个支撑杆之间固定连接有伸缩杆，两个固定杆的上侧均固定连接有油缸，支撑杆的下端固定连接有万向轮；放置块，放置块设置成“弧形”且和支撑杆滑动连接，放置块的一侧转动连接有多个滚轮；有益效果为：本实用通过将需要修剪的苗木放置在两个放置块上，再根据所需求的苗木高度来调整两个放置块的高度，在一侧修剪完之后，转动苗木就可以对其他侧进行修剪，工作人员可以直接站在地面上对苗木进行修剪，大大提高了其安全系数。

技术研发人员：高赛,谢天仕,刘惠,侯敬耀,董晓东,赵梓亦,于海洋,杨杰,徐长甲,王增建
受保护的技术使用者：中建八局第二建设有限公司
技术研发日：20230824
技术公布日：2024/2/29
