一种便携式果树修剪装置的制作方法

本技术涉及果树修剪装置，尤其涉及一种便携式果树修剪装置。

背景技术：

1、果树修剪装置是一种用于修剪果树的工具或设备，它通常由一个手柄和一个剪刀或剪刀头组成，用于剪掉果树的枝条和叶子，果树修剪装置的设计旨在帮助园丁更轻松、高效地修剪果树，以促进果树的生长和产量，一些果树修剪装置还配备了伸缩杆或长臂，以便能够修剪到较高的枝条，修剪果树可以有助于改善果树的形状、控制生长、去除病虫害和死枝，以及提高果实的质量和数量。

2、但是现有大多果树修剪装置通过人工按压进行使两个刀片进行贴合，从而可对树枝进行修剪，但是很多装置在不使用时都是拿在手上或放在工具包内，而果树修剪装置的两个刀头较为风力，导致拿在手上会具有一定危险性，放在包内也会容易对其他工具造成一定损坏，因此，亟需设计一种便携式果树修剪装置来解决这一问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便携式果树修剪装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种便携式果树修剪装置，包括第一刀片和第二刀片，所述第一刀片和第二刀片呈交叉设置，所述第一刀片和第二刀片之间套设有同一固定轴，所述第一刀片和第二刀片一端分别固定连接有第一连接片和第二连接片，所述第一连接片和第二连接片表面分别固定连接有第一握把和第二握把，所述第一刀片表面设有对该装置的防护机构，所述第一握把和第二握把上设有对该装置的限制机构。

4、作为本实用新型的进一步方案，所述防护机构包括第一支撑块，所述第一支撑块固定连接于第一刀片表面，所述第一刀片表面转动有防护盖，所述防护盖表面固定连接有固定块，所述固定块铰接于第一支撑块内部，所述防护盖呈三角形设置，所述防护盖内部开设有连接槽，所述防护盖可套设于第一刀片和第二刀片顶部，所述固定块底部铰接有拉杆，所述第二握把表面固定连接有第二支撑块，所述拉杆一端铰接于第二支撑块内部。

5、作为本实用新型的进一步方案，所述第一握把内壁固定连接有第一握把，所述第二握把内壁固定连接有第二连接块，所述第一握把和第二握把之间设有弹簧，所述弹簧两端分别固定连接有固定杆，两个所述固定杆分别套设于第一连接块和第二连接块内部。

6、作为本实用新型的进一步方案，所述限制机构包括转轴，所述第一握把表面开设有连接孔，所述转轴套设于连接孔内部，所述转轴两端分别固定连接有连接杆，两个所述连接杆一端固定连接有限位杆，所述第二握把外表面开设有多个限位槽，所述限位杆转动于第二握把表面，所述限位杆设置于每个限位槽内部。

7、作为本实用新型的进一步方案，所述第一握把外表面固定连接有固定环。

8、本实用新型的有益效果为：

9、1.当不使用时可使第一握把和第二握把进行相互靠近，同时第二握把上的第二支撑块与第一刀片上的第一支撑块会相互远离，再拉杆的拉动下，可带动防护盖进行转动，防护盖通过转动将会覆盖在第一刀片个第二刀片顶端，从而可对该装置进行防护，进而提高该装置的安全性。

技术特征：

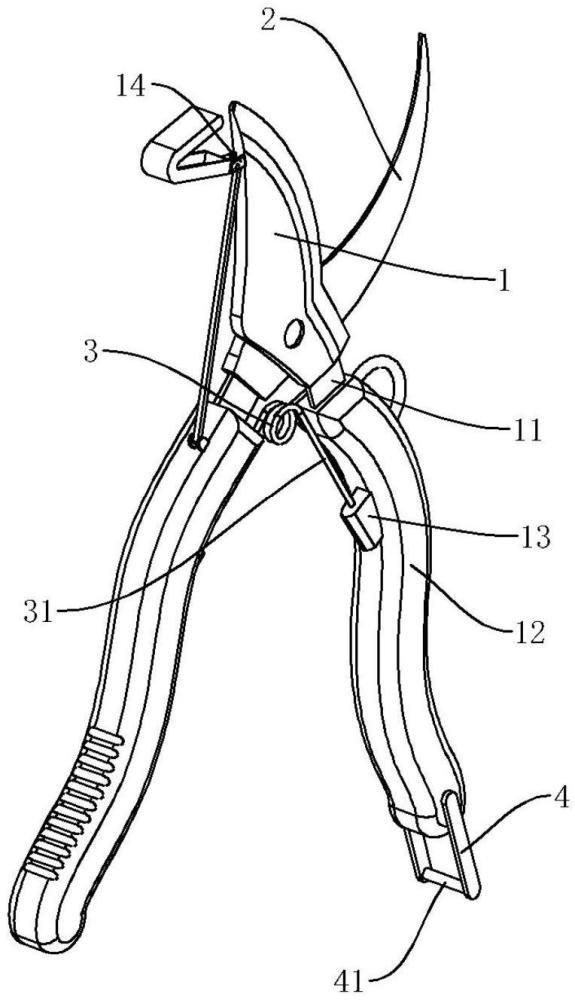

1.一种便携式果树修剪装置，包括第一刀片(1)和第二刀片(2)，其特征在于，所述第一刀片(1)和第二刀片(2)呈交叉设置，所述第一刀片(1)和第二刀片(2)之间套设有同一固定轴(6)，所述第一刀片(1)和第二刀片(2)一端分别固定连接有第一连接片(11)和第二连接片(21)，所述第一连接片(11)和第二连接片(21)表面分别固定连接有第一握把(12)和第二握把(22)，所述第一刀片(1)表面设有对该装置的防护机构，所述第一握把(12)和第二握把(22)上设有对该装置的限制机构。

2.根据权利要求1所述的一种便携式果树修剪装置，其特征在于，所述防护机构包括第一支撑块(14)，所述第一支撑块(14)固定连接于第一刀片(1)表面，所述第一刀片(1)表面转动有防护盖(5)，所述防护盖(5)表面固定连接有固定块(53)，所述固定块(53)铰接于第一支撑块(14)内部。

3.根据权利要求2所述的一种便携式果树修剪装置，其特征在于，所述防护盖(5)呈三角形设置，所述防护盖(5)内部开设有连接槽(52)，所述防护盖(5)可套设于第一刀片(1)和第二刀片(2)顶部，所述固定块(53)底部铰接有拉杆(51)，所述第二握把(22)表面固定连接有第二支撑块(24)，所述拉杆(51)一端铰接于第二支撑块(24)内部。

4.根据权利要求1所述的一种便携式果树修剪装置，其特征在于，所述第一握把(12)内壁固定连接有第一握把(12)，所述第二握把(22)内壁固定连接有第二连接块(23)，所述第一握把(12)和第二握把(22)之间设有弹簧(3)，所述弹簧(3)两端分别固定连接有固定杆(31)，两个所述固定杆(31)分别套设于第一连接块(13)和第二连接块(23)内部。

5.根据权利要求1所述的一种便携式果树修剪装置，其特征在于，所述限制机构包括转轴(42)，所述第一握把(12)表面开设有连接孔，所述转轴(42)套设于连接孔内部，所述转轴(42)两端分别固定连接有连接杆(4)，两个所述连接杆(4)一端固定连接有限位杆(41)。

6.根据权利要求5所述的一种便携式果树修剪装置，其特征在于，所述第二握把(22)外表面开设有多个限位槽(25)，所述限位杆(41)转动于第二握把(22)表面，所述限位杆(41)设置于每个限位槽(25)内部。

7.根据权利要求1所述的一种便携式果树修剪装置，其特征在于，所述第一握把(12)外表面固定连接有固定环(15)。

技术总结
本技术公开了一种便携式果树修剪装置，包括第一刀片和第二刀片，所述第一刀片和第二刀片呈交叉设置，所述第一刀片和第二刀片之间套设有同一固定轴，所述第一刀片和第二刀片一端分别固定连接有第一连接片和第二连接片，所述第一连接片和第二连接片表面分别固定连接有第一握把和第二握把，所述第一刀片表面设有对该装置的防护机构，所述第一握把和第二握把上设有对该装置的限制机构。本技术通过限位杆的设置，可在不使用时可对第一握把和第二握把进行相互靠近并限制，再通过防护盖的设置可对第一刀片和第二刀片的顶部进行防护，避免对人体造成伤害。

技术研发人员：封礼兵,牟小龙,李昌敬,王锐,金秀伟
受保护的技术使用者：西双版纳振欣农业发展有限公司
技术研发日：20230824
技术公布日：2024/5/6
