一种基于图像识别的奶牛体况评分装置的制作方法

本技术涉及奶牛健康检测，具体为一种基于图像识别的奶牛体况评分装置。

背景技术：

1、奶牛体况评分是对奶牛体脂沉积情况，也就是膘情进行分级评分。现有体况评分体系需要人为评定，评分标准通常为5分制，并以0.25分为步进。

2、现有的可参考公告号为：cn217285749u的中国实用新型专利，其公开了一种基于图像识别的奶牛体况评分装置，包括架单元、红外单元、识别单元、图像采集单元、高压冲洗单元以及控制显示单元；其中，红外单元设置于架单元的第二端，用于检测奶牛是否进入架单元；识别单元设置于架单元的第一端，并与红外单元连接，用于识别奶牛的电子耳标；图像采集单元设置于架单元，并分别与红外单元、识别单元连接；高压冲洗单元设置于架单元的第一端，并与红外单元连接；控制显示单元设置于架单元，并分别与识别单元、图像采集单元连接。本实用新型解决了现有技术中人工对奶牛体况评分效率不高以及主观性太强的问题，实现了对奶牛进行无感评分。

3、上述的一种基于图像识别的奶牛体况评分装置虽然通过识别单元、红外单元、图像采集单元、高压冲洗单元以及控制显示单元解决了现有技术中人工对奶牛体况评分效率不高以及主观性太强的问题，但是该装置仅通过高压冲洗单元对奶牛进行冲洗，冲洗效果并不佳，从而会影响对奶牛体况的评分，会出现当奶牛不会自主进入设备内部进行评分，并且在进入内部后由于压抑的环境会容易导致奶牛发生暴动。

技术实现思路

1、本实用新型的目的是克服现有技术存在对奶牛清理不彻底影响评分以及不便于将奶牛驱赶至装置内部的问题，提供了一种基于图像识别的奶牛体况评分装置。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种基于图像识别的奶牛体况评分装置，包括：

4、支撑框架，所述支撑框架的中间活动连接有清洗机构，所述支撑框架的两侧固定安装有六个检测机构，所述支撑框架的内部顶部固定安装有辅助机构，所述支撑框架的中间固定安装有两根滑动杆，所述清洗机构包括：安装于所述滑动杆外侧的滑动环，所述滑动环的底部固定安装有用于对奶牛清洗的清洗架，所述清洗架的顶部中间固定安装有用于接入水管的连接口，所述清洗架的内部固定安装有若干个用于将水雾化的雾化喷头。

5、在一种优选的实施方式中，所述支撑框架呈现“回”字形形状，所述支撑框架的中间固定安装有底板，所述底板是用于支撑整体以及奶牛重量的结构。

6、在一种优选的实施方式中，所述支撑框架的中间两侧固定安装有四根支撑杆，所述支撑杆是由钢材质制成，所述支撑框架是用于支撑的框架，所述支撑杆是用于提高防撞效果，避免奶牛撞击导致断裂的结构。

7、在一种优选的实施方式中，所述检测机构包括：安装于所述支撑框架两侧的两根连接块，所述连接块的中间固定安装有支撑柱，所述支撑柱是用于支撑的结构。

8、在一种优选的实施方式中，所述支撑柱的外侧活动连接有支撑环，所述支撑环的一侧固定安装有检测摄像头，所述检测摄像头是用于对奶牛进行拍照检测评分的结构。

9、在一种优选的实施方式中，所述辅助机构包括：安装于所述底板顶部一侧的四根伸缩杆，所述伸缩杆的顶部固定安装有饲料槽，所述饲料槽是用于对奶牛进行喂食的结构。

10、在一种优选的实施方式中，所述饲料槽呈现凹槽形形状，所述饲料槽的内部底部固定安装有排渣口，所述排渣口是用于排出饲料槽内部废渣的结构。

11、在一种优选的实施方式中，所述饲料槽的内部活动连接有密封盖，所述密封盖的顶部固定安装有拉环，所述拉环是为了便于取出密封盖的结构。

12、与现有技术相比，本实用新型的有益效果是：

13、1、该基于图像识别的奶牛体况评分装置，通过两个滑动环在两根滑动杆外侧滑动，从而带动清洗架进行移动，将水管接入连接口内部，从而对清洗架进行供水，清洗架内部的水通过雾化喷头喷出，从而对奶牛表面进行清理，以防止奶牛表面清洗不彻底导致评分出现偏差的问题，同时雾化喷头将水雾化后喷出以防止惊吓到奶牛导致奶牛出现暴躁行为，通过支撑环在支撑柱外侧滑动，从而调节每个检测摄像头的位置，从而更便于对奶牛进行评分，提高了该基于图像识别的奶牛体况评分装置的实用性以及便捷性；

14、2、该基于图像识别的奶牛体况评分装置，通过将饲料放置在饲料槽内部，从而吸引奶牛注意，从而更便于将奶牛送入检测装置内部，通过伸缩杆将饲料槽调节到合适的高度，以便于奶牛进行进食，避免了奶牛进入装置内部由于空间狭窄想要逃离的问题，降低了奶牛在检测装置内部出现移动的概率，拉动拉环，带动密封盖抬起，从而可以将饲料槽内部的残渣通过排渣口排出，提高了该基于图像识别的奶牛体况评分装置的便捷性。

技术特征：

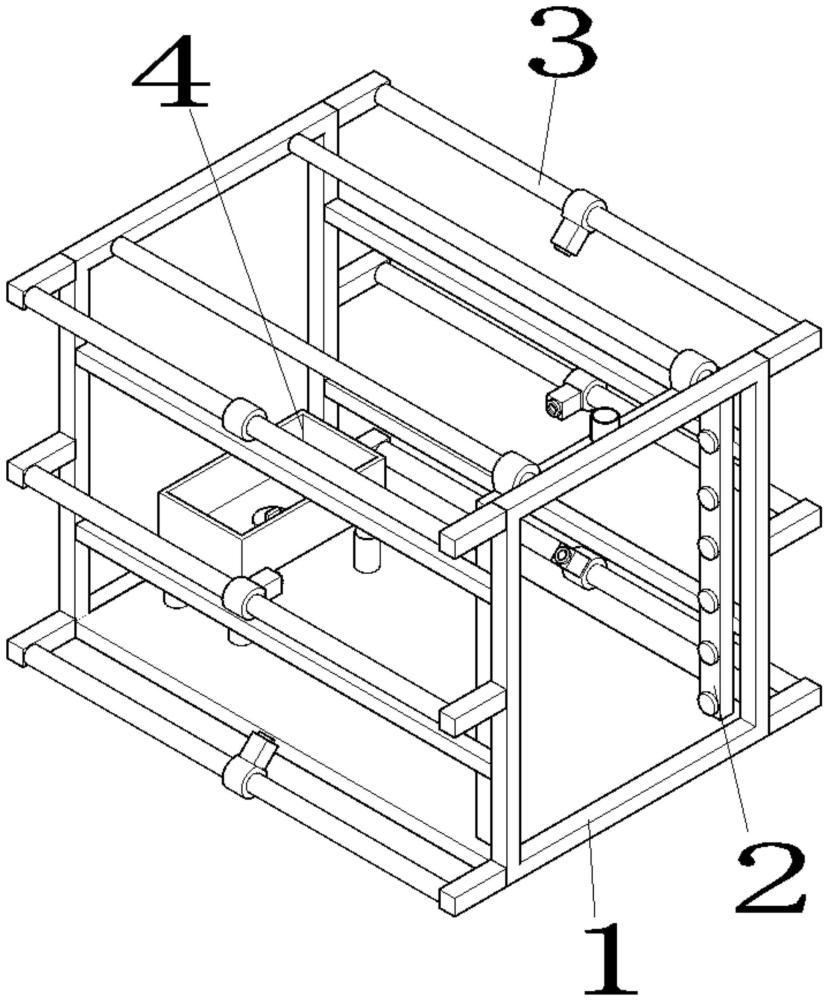

1.一种基于图像识别的奶牛体况评分装置，包括支撑框架(1)，所述支撑框架(1)的中间活动连接有清洗机构，所述支撑框架(1)的两侧固定安装有六个检测机构，所述支撑框架(1)的内部顶部固定安装有辅助机构，其特征在于，所述支撑框架(1)的中间固定安装有两根滑动杆(13)，所述清洗机构包括：安装于所述滑动杆(13)外侧的滑动环(2)，所述滑动环(2)的底部固定安装有清洗架(21)，所述清洗架(21)的顶部中间固定安装有连接口(22)，所述清洗架(21)的内部固定安装有若干个雾化喷头(23)。

2.根据权利要求1所述的一种基于图像识别的奶牛体况评分装置，其特征在于：所述支撑框架(1)呈现“回”字形形状，所述支撑框架(1)的中间固定安装有底板(11)。

3.根据权利要求2所述的一种基于图像识别的奶牛体况评分装置，其特征在于：所述支撑框架(1)的中间两侧固定安装有四根支撑杆(12)，所述支撑杆(12)是由钢材质制成。

4.根据权利要求1所述的一种基于图像识别的奶牛体况评分装置，其特征在于：所述检测机构包括：安装于所述支撑框架(1)两侧的两根连接块(3)，所述连接块(3)的中间固定安装有支撑柱(31)。

5.根据权利要求4所述的一种基于图像识别的奶牛体况评分装置，其特征在于：所述支撑柱(31)的外侧活动连接有支撑环(32)，所述支撑环(32)的一侧固定安装有检测摄像头(33)。

6.根据权利要求2所述的一种基于图像识别的奶牛体况评分装置，其特征在于：所述辅助机构包括：安装于所述底板(11)顶部一侧的四根伸缩杆(4)，所述伸缩杆(4)的顶部固定安装有饲料槽(41)。

7.根据权利要求6所述的一种基于图像识别的奶牛体况评分装置，其特征在于：所述饲料槽(41)呈现凹槽形形状，所述饲料槽(41)的内部底部固定安装有排渣口(42)。

8.根据权利要求7所述的一种基于图像识别的奶牛体况评分装置，其特征在于：所述饲料槽(41)的内部活动连接有密封盖(43)，所述密封盖(43)的顶部固定安装有拉环(44)。

技术总结
本技术公开了一种基于图像识别的奶牛体况评分装置，涉及奶牛健康检测技术领域，包括：支撑框架，所述支撑框架的中间活动连接有清洗机构所述支撑框架的两侧固定安装有六个检测机构，所述支撑框架的内部顶部固定安装有辅助机构。该基于图像识别的奶牛体况评分装置，通过两个滑动环在两根滑动杆外侧滑动，从而带动清洗架进行移动，将水管接入连接口内部，从而对清洗架进行供水，清洗架内部的水通过雾化喷头喷出，从而对奶牛表面进行清理，以防止奶牛表面清洗不彻底导致评分出现偏差的问题，同时雾化喷头将水雾化后喷出以防止惊吓到奶牛导致奶牛出现暴躁行为，通过支撑环在支撑柱外侧滑动，从而调节每个检测摄像头的位置。

技术研发人员：张继友
受保护的技术使用者：镇江乳之源生态牧业有限公司
技术研发日：20230829
技术公布日：2024/5/16
