保护电池的喷雾器的制作方法

本技术涉及农机具，具体地说是涉及喷雾器。

背景技术：

1、喷雾器包括药液桶、喷杆和加压装置，所述的喷雾器具有电气部件，所述的电气部件是加压装置、或给药液桶供水的水泵等用电的部件，所述的加压装置是为药液桶提供压力的装置，所述的药液桶具有安装电池的凹槽，还有电池安装在凹槽中，所述的电池连接电气部件，所述的电池为电气部件提供电力。

2、现有技术中，药液桶上的凹槽设计的不合理，例如有的凹槽设置在药液桶的下面，使用中，药液桶周围往往会流淌一些药液，这些药液就会流进凹槽中，将电池弄湿，影响电池的使用效果和使用寿命，还增加了不安全因素。

技术实现思路

1、本实用新型的目的就是针对上述缺点，提供一种不会弄湿电池、延长电池使用寿命、使用安全的喷雾器——保护电池的喷雾器。

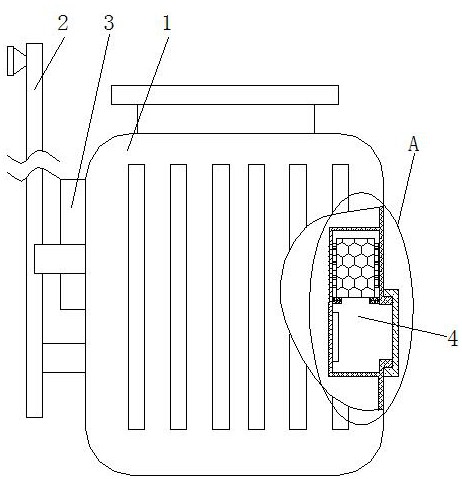

2、本实用新型所采用的技术方案是这样的：保护电池的喷雾器，包括药液桶、喷杆和加压装置，所述的喷雾器具有电气部件，所述的电气部件是加压装置、或给药液桶供水的水泵等用电的部件，所述的加压装置是为药液桶提供压力的装置，所述的药液桶具有安装电池的凹槽，还有电池安装在凹槽中，所述的电池连接电气部件，所述的电池为电气部件提供电力；其特征是：所述的凹槽是在药液桶侧面，所述的凹槽具有上面外面的挡板，这个挡板是和药液桶一体的，在凹槽的下面具有开口，并在开口处安装有盖子，所述的电池就在凹槽里面并且被挡板遮挡。

3、进一步地讲，所述的盖子盖着开口时，盖子和开口形成气密性结构。

4、进一步地讲，所述的凹槽分成上面部分和下面部分，所述的电池就在上面部分里面，所述的开口对着的部位是下面部分，在上面部分和下面部分之间的凹槽里面还有一圈软质的橡胶圈，所述的电池就在橡胶圈上面。

5、进一步地讲，在电池周围还有一层干燥剂层。

6、进一步地讲，还有控制部件安装在下面部分里面。

7、本实用新型的有益效果是：这样的喷雾器具有不会弄湿电池、延长电池使用寿命、使用安全的优点。

技术特征：

1.保护电池的喷雾器，包括药液桶、喷杆和加压装置，所述的喷雾器具有电气部件，所述的电气部件是加压装置、或给药液桶供水的水泵用电的部件，所述的加压装置是为药液桶提供压力的装置，所述的药液桶具有安装电池的凹槽，还有电池安装在凹槽中，所述的电池连接电气部件，所述的电池为电气部件提供电力；其特征是：所述的凹槽是在药液桶侧面，所述的凹槽具有上面外面的挡板，这个挡板是和药液桶一体的，在凹槽的下面具有开口，并在开口处安装有盖子，所述的电池就在凹槽里面并且被挡板遮挡。

2.根据权利要求1所述的保护电池的喷雾器，其特征是：所述的盖子盖着开口时，盖子和开口形成气密性结构。

3.根据权利要求1或2所述的保护电池的喷雾器，其特征是：所述的凹槽分成上面部分和下面部分，所述的电池就在上面部分里面，所述的开口对着的部位是下面部分，在上面部分和下面部分之间的凹槽里面还有一圈软质的橡胶圈，所述的电池就在橡胶圈上面。

4.根据权利要求1或2所述的保护电池的喷雾器，其特征是：在电池周围还有一层干燥剂层。

5.根据权利要求1或2所述的保护电池的喷雾器，其特征是：还有控制部件安装在下面部分里面。

技术总结
本技术涉及农机具技术领域，名称是保护电池的喷雾器，包括药液桶、喷杆和加压装置，所述的喷雾器具有电气部件，所述的电气部件是加压装置、或给药液桶供水的水泵等用电的部件，所述的加压装置是为药液桶提供压力的装置，所述的药液桶具有安装电池的凹槽，还有电池安装在凹槽中，所述的电池连接电气部件，所述的电池为电气部件提供电力；所述的凹槽是在药液桶侧面，所述的凹槽具有上面外面的挡板，这个挡板是和药液桶一体的，在凹槽的下面具有开口，并在开口处安装有盖子，所述的电池就在凹槽里面并且被挡板遮挡。这样的喷雾器具有不会弄湿电池、延长电池使用寿命、使用安全的优点。

技术研发人员：黄艳萍
受保护的技术使用者：黄艳萍
技术研发日：20231012
技术公布日：2024/5/12
