一种距离可调式实验大田用人工种植开沟机

本实用农业试验设备，具体为一种距离可调式实验大田用人工种植开沟机。

背景技术：

1、开沟机是一种高效实用的新型开沟装置，柴油机经过皮带将转动传递到离合器后，驱动行走变速箱、传动轴、后桥等来实现链条式开沟机的向前或向后的直线运动，应用范围广泛，可用建筑工程中开挖窄而深的地下沟槽埋设地下排水管道、或铁道、邮电、城建等部门用于埋设电缆与管道等，也可用于果园、蔬菜园以及其它农田环境开沟施肥、排水、灌溉。

2、在实验田的研究生产过程中，由于实验田面积普遍不大，因此常规的开沟机应用与实验田会造成产能浪费的问题，增加实验生产成本，而现阶段实验大田的种植主要通过人工开沟来实现播种、施肥等操作，这就增加了研究人员的劳动量，也降低了农作物的种植效率，同时人工开沟准确度没有机器好，需要通过拉线来保证开沟精度，增加了劳动量，也容易增加操作误差，使得沟槽之间的距离不能够合理分配，从而降低农作物的产量，影响研究的进行。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种距离可调式实验大田用人工种植开沟机，解决了上述背景技术中提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种距离可调式实验大田用人工种植开沟机，包括机体，所述机体的两侧安装有履带装置，所述机体的正面配置有开沟刀片，所述开沟刀片的前侧设置有挡板，所述挡板的顶部连接有固定底座，所述固定底座的内部插接有调节片。

3、可选的，所述机体上安装有驱动电机、蓄电池与控制装置，且机体上连接有方便人控制的握把，该握把上设置有控制按钮。

4、可选的，所述履带装置对称安装在机体的两侧，且履带装置受到机体的驱动与控制，履带装置前侧的转轴通过加速箱与开沟刀片连接。

5、可选的，所述挡板连接在机体上，且挡板位于开沟刀片的前侧，挡板为折板结构，且挡板弯折的一端靠近开沟刀片，以及挡板为不锈钢材质。

6、可选的，所述固定底座为不锈钢材质，且固定底座的内部设置有均匀分布的插槽。

7、可选的，所述调节片为“l”形结构，调节片插接在固定底座上的位置连接有与插槽对应且均匀分布的插块，插块外部包覆有磁贴，调节片的底端延伸至该机器挖开的沟槽内。

8、本实用新型提供了一种距离可调式实验大田用人工种植开沟机，具备以下有益效果：

9、1、该距离可调式实验大田用人工种植开沟机，通过履带提高该开沟机的稳定性，同时通过履带驱动实现挖沟刀的旋转，达到机器驱动的效果，从方便人们的使用，并且通过固定底座和调节片的配合，能够方便沟槽之间距离的控制与调节，从而保证该开沟机工作的精度与效率。

10、2、该距离可调式实验大田用人工种植开沟机，通过在固定底座的内部设置均匀分布的插槽，同时通过插块的配合，能够实现调节片在不同位置的调节与固定，从而能够利用调节片在相邻沟槽中的位置实现该开沟机方向的把控，提高该装置使用过程中的开沟精度，也方便了实验大田人工种植过程中开沟的距离调节，提高了人们的工作效率。

11、3、该距离可调式实验大田用人工种植开沟机，通过利用履带驱动与变速装置实现开沟刀片的驱动，能够在达到开沟效果的同时也起到提高能源利用率的作用，节约资源 ，降低生产成本，同时通过挡板的配合，能够对开沟刀片带出的泥土起到导流的效果，从而避免开沟刀片带出的泥土重新回到沟槽中，能够提高开沟效率，节约时间。

12、4、总之，该距离可调式实验大田用人工种植开沟机，通过固定底座和调节片的配合，能够实现调节片在不同位置的固定，从而能够利用调节片底端与相邻沟槽的相对位置实现开沟机工作过程中的方向把控，实现距离调节，避免传统开沟需要拉多条线实现的问题，节省人力，提高工作效率，同时通过挡板的配合，能够对开沟刀片带出的土壤起到导流效果，避免开沟过程中土壤重新累积在沟槽中导致开沟机工作效率降低的问题，从而提高该开沟机的工作效率，并且该开沟机体积小、能耗低，能够适配实验大田人工种植的规模，解放人力的同时也节省了研究成本。

技术特征：

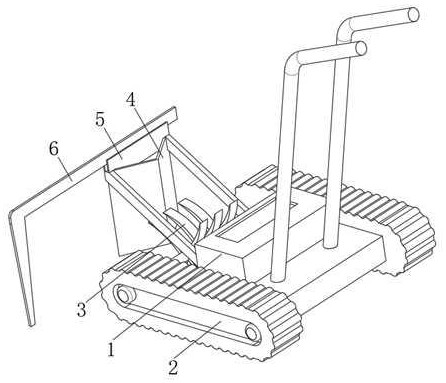

1.一种距离可调式实验大田用人工种植开沟机，包括机体（1），其特征在于：所述机体（1）的两侧安装有履带装置（2），所述机体（1）的正面配置有开沟刀片（3），所述开沟刀片（3）的前侧设置有挡板（4），所述挡板（4）的顶部连接有固定底座（5），所述固定底座（5）的内部插接有调节片（6）。

2.根据权利要求1所述的一种距离可调式实验大田用人工种植开沟机，其特征在于：所述机体（1）上安装有驱动电机、蓄电池与控制装置，且机体（1）上连接有方便人控制的握把，该握把上设置有控制按钮。

3.根据权利要求1所述的一种距离可调式实验大田用人工种植开沟机，其特征在于：所述履带装置（2）对称安装在机体（1）的两侧，且履带装置（2）受到机体（1）的驱动与控制，履带装置（2）前侧的转轴通过加速箱与开沟刀片（3）连接。

4.根据权利要求1所述的一种距离可调式实验大田用人工种植开沟机，其特征在于：所述挡板（4）连接在机体（1）上，且挡板（4）位于开沟刀片（3）的前侧，挡板（4）为折板结构，且挡板（4）弯折的一端靠近开沟刀片（3），以及挡板（4）为不锈钢材质。

5.根据权利要求1所述的一种距离可调式实验大田用人工种植开沟机，其特征在于：所述固定底座（5）为不锈钢材质，且固定底座（5）的内部设置有均匀分布的插槽（51）。

6.根据权利要求1所述的一种距离可调式实验大田用人工种植开沟机，其特征在于：所述调节片（6）为“l”形结构，调节片（6）插接在固定底座（5）上的位置连接有与插槽（51）对应且均匀分布的插块（61），插块（61）外部包覆有磁贴，调节片（6）的底端延伸至该机器挖开的沟槽内。

技术总结
本技术涉及农业试验设备技术领域，且公开了一种距离可调式实验大田用人工种植开沟机，包括机体，所述机体的两侧安装有履带装置，所述机体的正面配置有开沟刀片，所述开沟刀片的前侧设置有挡板，所述挡板的顶部连接有固定底座，所述固定底座的内部插接有调节片。该距离可调式实验大田用人工种植开沟机，通过履带提高该开沟机的稳定性，同时通过履带驱动实现挖沟刀的旋转，达到机器驱动的效果，从方便人们的使用，并且通过固定底座和调节片的配合，能够方便沟槽之间距离的控制与调节，从而保证该开沟机工作的精度与效率。

技术研发人员：相华,徐艳,方磊,刘耀鸿
受保护的技术使用者：连云港市农业科学院
技术研发日：20231013
技术公布日：2024/6/20
