一种牲畜喂食用限脖颈装置的制作方法

：本技术涉及牧业领域，具体涉及一种牲畜喂食用限脖颈装置。

背景技术

0、
背景技术：

1、羊的畜牧业生产养殖中，进行喂食投料时，由于本性使然，动物之间会出现顶撞和抢食，因此常在饲料槽一侧装有脖颈枷限制动物的颈部。传统的脖颈枷数量多，且成排设置，满足成群养殖的使用需求，并具有羊进入后直接限制的功能，但是，羊因年龄或个体的差异，有大小羊的区别，现有的脖颈枷不能适应，触发结构只能满足同一体型的羊，导致小体型的羊不能被限制；其次，传统的脖颈枷在解除动物脖颈限制时，其方式分别有将全部动物同时解锁限制的，亦或者单独解锁限制的，但当两者解除方式都会用到时，缺少两者解除方式兼顾是脖颈枷。

技术实现思路

0、
技术实现要素：

1、本实用新型的目的在于提供一种牲畜喂食用限脖颈装置。

2、本实用新型由如下技术方案实施：

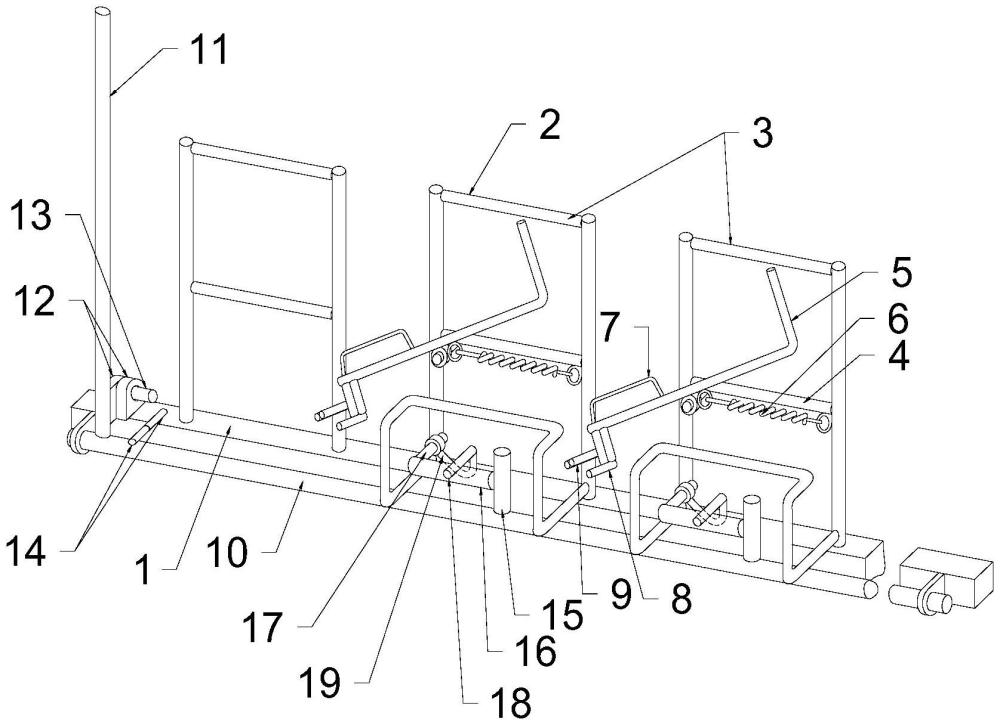

3、一种牲畜喂食用限脖颈装置，包括底座、以及在所述底座顶部间隔等距排布的多个脖颈枷，每个所述脖颈枷包括两个龙门架，所述龙门架中部横向固定有横杆，每个所述龙门架上设有一个z型杆，所述z型杆的中间杆与所述横杆一端铰接，所述z型杆与所述横杆另一端之间设有拉簧，所述拉簧一端与所述z型杆固定，所述拉簧另一端与所述横杆另一端固定，所述z型杆的下部固定有凵型杆，所述z型杆的下部的端头固定有上锁杆，所述z型杆的下部端头底部固定有下锁杆；

4、在所述底座上水平转动设有长杆，在所述长杆上设有支杆、侧杆、转杆、限位杆和j型杆，在所述长杆上固定有与所述长杆垂直设置的所述支杆，在所述支杆上水平固定有与所述长杆平行的所述侧杆，在所述侧杆上水平固定有分别与所述侧杆和所述长杆垂直的所述转杆，所述j型杆一端与所述转杆转动连接，所述j型杆另一端与所述限位杆一端固定，所述限位杆活动搭在所述侧杆上；

5、所述上锁杆和所述下锁杆分别与所述j型杆分体活动接触。

6、优选的，所述长杆上垂直固定有手柄。

7、优选的，所述长杆和所述底座上分别对应固定有定位销。

8、优选的，所述手柄和所述底座上分别对应固定有耳板，两个所述耳板上活动贯穿有插销。

9、本实用新型的优点：本新型通过下压z型杆下部，j型杆挡住上锁杆或下锁杆限制移动，实现z型杆上部将脖颈通道限制，完成锁羊脖颈的目的，羊的个体差异使得低头距离不同，由于上锁杆、下锁杆之间不同高度和距离，因此下压z型杆的距离不同，上锁杆、下锁杆对应的z型杆的下降距离适应羊的低头距离，满足不同体型羊的锁脖颈的需求；其次，通过抬起单独的j型杆，可解锁单个羊，或转动长杆，抬起所有的j型杆将全部羊同时解锁，两者解除方式兼顾。

技术特征：

1.一种牲畜喂食用限脖颈装置，其特征在于，包括底座、以及在所述底座顶部间隔等距排布的多个脖颈枷，每个所述脖颈枷包括两个龙门架，所述龙门架中部横向固定有横杆，每个所述龙门架上设有一个z型杆，所述z型杆的中间杆与所述横杆一端铰接，所述z型杆与所述横杆另一端之间设有拉簧，所述拉簧一端与所述z型杆固定，所述拉簧另一端与所述横杆另一端固定，所述z型杆的下部固定有凵型杆，所述z型杆的下部的端头固定有上锁杆，所述z型杆的下部端头底部固定有下锁杆；

2.根据权利要求1所述的一种牲畜喂食用限脖颈装置，其特征在于：所述长杆上垂直固定有手柄。

3.根据权利要求2所述的一种牲畜喂食用限脖颈装置，其特征在于：所述长杆和所述底座上分别对应固定有定位销。

4.根据权利要求3所述的一种牲畜喂食用限脖颈装置，其特征在于：所述手柄和所述底座上分别对应固定有耳板，两个所述耳板上活动贯穿有插销。

技术总结
本技术公开了一种牲畜喂食用限脖颈装置，包括底座、多个脖颈枷，每个脖颈枷包括两个龙门架，龙门架中部有横杆，每个龙门架上设有一个Z型杆，Z型杆的下部的端头固定有上锁杆，Z型杆的下部端头底部固定有下锁杆；在底座上水平转动设有长杆，在长杆上设有支杆、侧杆、转杆、限位杆和J型杆，上锁杆和下锁杆分别与J型杆分体活动接触。优点：本新型通过下压Z型杆下部不同距离，J型杆挡住上锁杆或下锁杆限制移动，上锁杆、下锁杆对应的Z型杆的下降距离适应羊的低头距离，满足不同体型羊的锁脖颈的需求；通过抬起单独的J型杆，解锁单个羊，长杆抬起所有的J型杆将全部羊同时解锁。

技术研发人员：陶木很
受保护的技术使用者：陶木很
技术研发日：20231012
技术公布日：2024/6/18
