一种植物工程智能化灌溉装置的制作方法

本技术涉及种植，特别涉及一种植物工程智能化灌溉装置。

背景技术：

1、植物种植即植物栽培，包括各种农作物、林木、果树、花草、药用和观赏等植物的栽培，有粮食作物、经济作物、蔬菜作物、绿肥作物、饲料作物、牧草等。

2、现有的植物栽培种植大都是将植物种植在培养盒内，一般通过工作人员对其进行浇水灌溉，无法保证在植物缺水状态下及时的对其进行灌溉，且在高温天气时，若不对太阳光进行遮挡，让太阳光直接照射在植物表面时，可能会使植物内的水分快速蒸发导致植物出现死亡的情况，给人们的使用过程带来了一定的不利影响，为了解决现有技术的不足，我们提出一种植物工程智能化灌溉装置。

技术实现思路

1、本实用新型的主要目的在于提供一种植物工程智能化灌溉装置，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种植物工程智能化灌溉装置,包括植物培养台，所述植物培养台的右端外表面设置有一号固定板，所述一号固定板的上端外表面设置有一号电动机，所述一号电动机的输出端设置有一号螺纹杆，所述一号螺纹杆的外表面设置有一号主动转辊，所述一号主动转辊的外表面设置有一号皮带，所述一号皮带的另一端内表面设置有一号从动转辊，所述一号从动转辊内表面设置有二号螺纹杆，所述一号螺纹杆与二号螺纹杆的外表面均设置有移动杆，两个所述移动杆之间设置有固定杆，所述植物培养台的上端外表面设置有两个立板，其中一个所述立板的前端外表面设置有二号电动机，所述二号电动机的输出端设置有收卷辊，所述收卷辊的外表面设置有遮阳布，所述立板的上端外表面设置有光照强度传感器。

4、优选的，所述植物培养台的左端外表面设置有二号固定板，所述二号固定板的上端外表面设置有三号电动机，所述三号电动机的输出端设置有一号往复丝杆，所述一号往复丝杆的外表面设置有二号主动转辊，所述二号主动转辊的外表面设置有二号皮带，所述二号皮带的另一端内表面设置有二号从动转辊，所述二号从动转辊内表面设置有二号往复丝杆，所述一号往复丝杆与二号往复丝杆的外表面均设置有移动块，两个所述移动块的上端外表面设置有存水盒，所述存水盒的上端外表面设置有入水连接管，所述存水盒的下端外表面设置有多个喷头，所述植物培养台的上端外表面设置有培养盒，所述培养盒的后端内表面设置有湿度传感器。

5、优选的，所述一号电动机的输出端设置有联轴器，所述一号电动机的输出端与一号螺纹杆通过联轴器可拆卸连接，所述一号主动转辊与一号螺纹杆的外表面固定连接，所述一号从动转辊与一号主动转辊通过一号皮带传动连接，所述一号从动转辊与二号螺纹杆的外表面固定连接，两个所述移动杆分别与一号螺纹杆、二号螺纹杆的外表面螺纹连接。

6、优选的，所述二号电动机的输出端与收卷辊固定连接，所述遮阳布的一端与收卷辊的外表面固定连接，所述遮阳布的另一端与固定杆的外表面固定连接。

7、优选的，所述三号电动机的输出端设置有联轴器，所述三号电动机的输出端与一号往复丝杆通过联轴器可拆卸连接，所述二号主动转辊与一号往复丝杆的外表面固定连接。

8、优选的，所述二号从动转辊与二号主动转辊通过二号皮带传动连接，所述二号从动转辊与二号往复丝杆的外表面固定连接，两个所述移动块分别与一号往复丝杆、二号往复丝杆的外表面螺纹连接。

9、有益效果

10、与现有技术相比，本实用新型具有如下有益效果：

11、1、本实用新型中，通过设置的一号电动机、一号螺纹杆、一号主动转辊、一号皮带、一号从动转辊、二号螺纹杆、移动杆、固定杆、立板、二号电动机、收卷辊、遮阳布与光照强度传感器，可以在便捷的对遮阳装置进行展开收取，避免高强度太阳光直接照射在植物表面导致植物脱水死亡，使用时，在光照强度传感器检测到太阳光强度到达较高程度时，开启一号电动机带动一号螺纹杆进行转动，此时在一号主动转辊、一号皮带与一号从动转辊的作用下二号螺纹杆也会随之进行转动，在一号螺纹杆与二号螺纹杆同时转动时两个移动杆会向左进行移动，此时开启二号电动机将卷设在收卷辊外表面的遮阳布进行放出，两个移动杆向左移动时带动固定杆一同移动，此时固定杆会将遮阳布的左端向左拉动进行展开进行遮挡，收取时只需反转一号电动机与二号电动机即可对遮阳装置进行收取，可以在便捷的对遮阳装置进行展开收取，避免高强度太阳光直接照射在植物表面导致植物脱水死亡，操作方便快捷。

12、2、本实用新型中，通过设置的三号电动机、一号往复丝杆、二号主动转辊、二号皮带、二号从动转辊、二号往复丝杆、移动块、存水盒、入水连接管、喷头、培养盒与湿度传感器，可以在植物缺水状态时及时的对培养盒内进行灌溉，实用性较高，在使用时，先将输水管与入水连接管进行连接，在湿度传感器检测到培养盒内土壤水分不足时，开启三号电动机带动一号往复丝杆进行转动，此时在二号主动转辊、二号皮带与二号从动转辊的作用下，二号往复丝杆也会随之进行转动，在一号往复丝杆与二号往复丝杆同时转动时，两个移动块会带动存水盒在培养盒上端进行往复运动，此时对存水盒内进行输水，并由多个喷头喷出对培养盒内的土壤与植物进行灌溉，直至湿度传感器检测到培养盒内土壤水分达到合适值时停止灌溉即可，可以在植物缺水状态时及时的对培养盒内进行灌溉，实用性较高，操作方便快捷。

技术特征：

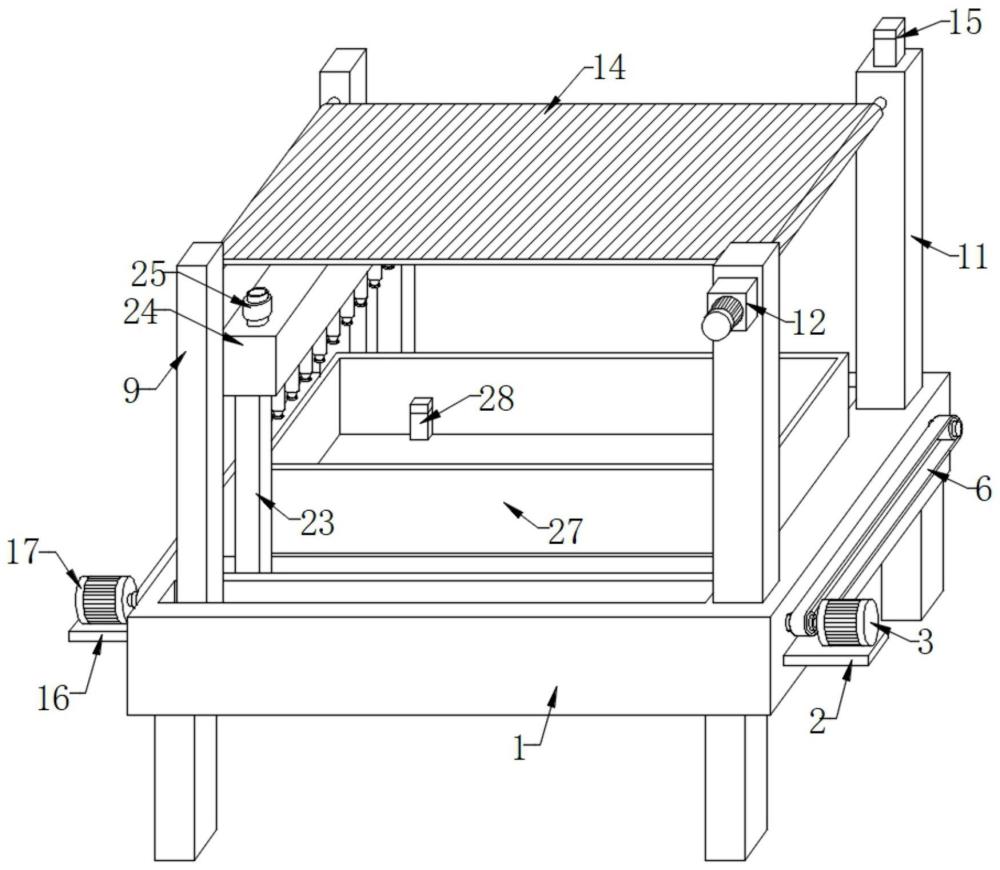

1.一种植物工程智能化灌溉装置，包括植物培养台(1)，其特征在于：所述植物培养台(1)的右端外表面设置有一号固定板(2)，所述一号固定板(2)的上端外表面设置有一号电动机(3)，所述一号电动机(3)的输出端设置有一号螺纹杆(4)，所述一号螺纹杆(4)的外表面设置有一号主动转辊(5)，所述一号主动转辊(5)的外表面设置有一号皮带(6)，所述一号皮带(6)的另一端内表面设置有一号从动转辊(7)，所述一号从动转辊(7)内表面设置有二号螺纹杆(8)，所述一号螺纹杆(4)与二号螺纹杆(8)的外表面均设置有移动杆(9)，两个所述移动杆(9)之间设置有固定杆(10)，所述植物培养台(1)的上端外表面设置有两个立板(11)，其中一个所述立板(11)的前端外表面设置有二号电动机(12)，所述二号电动机(12)的输出端设置有收卷辊(13)，所述收卷辊(13)的外表面设置有遮阳布(14)，所述立板(11)的上端外表面设置有光照强度传感器(15)。

2.根据权利要求1所述的一种植物工程智能化灌溉装置，其特征在于：所述植物培养台(1)的左端外表面设置有二号固定板(16)，所述二号固定板(16)的上端外表面设置有三号电动机(17)，所述三号电动机(17)的输出端设置有一号往复丝杆(18)，所述一号往复丝杆(18)的外表面设置有二号主动转辊(19)，所述二号主动转辊(19)的外表面设置有二号皮带(20)，所述二号皮带(20)的另一端内表面设置有二号从动转辊(21)，所述二号从动转辊(21)内表面设置有二号往复丝杆(22)，所述一号往复丝杆(18)与二号往复丝杆(22)的外表面均设置有移动块(23)，两个所述移动块(23)的上端外表面设置有存水盒(24)，所述存水盒(24)的上端外表面设置有入水连接管(25)，所述存水盒(24)的下端外表面设置有多个喷头(26)，所述植物培养台(1)的上端外表面设置有培养盒(27)，所述培养盒(27)的后端内表面设置有湿度传感器(28)。

3.根据权利要求1所述的一种植物工程智能化灌溉装置，其特征在于：所述一号电动机(3)的输出端设置有联轴器，所述一号电动机(3)的输出端与一号螺纹杆(4)通过联轴器可拆卸连接，所述一号主动转辊(5)与一号螺纹杆(4)的外表面固定连接，所述一号从动转辊(7)与一号主动转辊(5)通过一号皮带(6)传动连接，所述一号从动转辊(7)与二号螺纹杆(8)的外表面固定连接，两个所述移动杆(9)分别与一号螺纹杆(4)、二号螺纹杆(8)的外表面螺纹连接。

4.根据权利要求1所述的一种植物工程智能化灌溉装置，其特征在于：所述二号电动机(12)的输出端与收卷辊(13)固定连接，所述遮阳布(14)的一端与收卷辊(13)的外表面固定连接，所述遮阳布(14)的另一端与固定杆(10)的外表面固定连接。

5.根据权利要求2所述的一种植物工程智能化灌溉装置，其特征在于：所述三号电动机(17)的输出端设置有联轴器，所述三号电动机(17)的输出端与一号往复丝杆(18)通过联轴器可拆卸连接，所述二号主动转辊(19)与一号往复丝杆(18)的外表面固定连接。

6.根据权利要求2所述的一种植物工程智能化灌溉装置，其特征在于：所述二号从动转辊(21)与二号主动转辊(19)通过二号皮带(20)传动连接，所述二号从动转辊(21)与二号往复丝杆(22)的外表面固定连接，两个所述移动块(23)分别与一号往复丝杆(18)、二号往复丝杆(22)的外表面螺纹连接。

技术总结
本技术公开了一种植物工程智能化灌溉装置，涉及种植技术领域，包括植物培养台，所述植物培养台的右端外表面固定连接有一号固定板，所述一号固定板的上端外表面设置有一号电动机，所述一号电动机的输出端通过联轴器连接有一号螺纹杆，所述一号螺纹杆的外表面固定连接有一号主动转辊，所述一号主动转辊的外表面设置有一号皮带，所述一号皮带的另一端内表面设置有一号从动转辊，所述一号从动转辊内表面固定连接有二号螺纹杆，所述一号螺纹杆与二号螺纹杆的外表面均螺纹连接有移动杆。本技术的一种植物工程智能化灌溉装置具有便于对培养盆内土壤水分进行检测灌溉、便于对太阳光遮挡装置进行收放处理的优点。

技术研发人员：郭锐,朱建宁
受保护的技术使用者：西安航天基地中加农业科技发展有限公司
技术研发日：20231018
技术公布日：2024/6/18
