一种生猪养殖用的猪粪清理装置的制作方法

本技术涉及生猪养殖，尤其涉及一种生猪养殖用的猪粪清理装置。

背景技术：

1、猪是一种脊椎动物、哺乳动物、家畜，也是古杂食类哺乳动物，主要分为家猪和野猪。当前人们认为猪是猪科动物的简称，猪依据品种的不同，体貌特征也各不相同；通常以耳大，头长，四肢短小，鼻直，身体肥壮，腰背窄为主要形体特征。毛发较粗硬，毛皮颜色通常为白色、粉色、黑色、棕色和花色。家猪是野猪被人类驯化后所形成的亚种，獠牙较野猪短，是人类所驯养的家畜之一，一般来说，家猪是指人类蓄养多供食用的猪种类型。

2、一般的养殖场，会给养殖的动物设置一个圈地，而圈养的猪的地方加猪圈，而猪在日常生活中会把猪粪拉在圈地中，使得圈地脏乱污秽难闻，因此需要人工定时清理猪圈地面的猪粪，但人工清理起来需要手动进行铲除，铲除后需要再对黏附地表的污渍进行刷洗，整体操作起来较为麻烦，耗费人力，且工作效率不高，故而需要全新的一种生猪养殖用的猪粪清理装置。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种生猪养殖用的猪粪清理装置，目的是为了解决现有技术中人工清理猪圈的猪粪清理时较为麻烦且费时费力的问题，而提出的一种生猪养殖用的猪粪清理装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种生猪养殖用的猪粪清理装置，包括空心框架，所述空心框架的顶部两侧后部固定连接有蓄水箱，所述蓄水箱的底部中侧固定连接有出水管，所述出水管的底端固定连接有长管，所述长管的底侧外壁设置有多个喷水孔，所述空心框架的内部两侧后部固定连接有保护壳，所述保护壳的底侧内部等距转动连接有多个清洁壳，多个所述清洁壳的顶端均固定连接有齿轮，所述齿轮的外壁啮合连接有齿条，多个所述齿轮的顶端均固定连接有连接杆，左侧所述连接杆的顶端固定连接有电机，多个所述清洁壳的底端均设置有多个刷头。

3、作为上述技术方案的进一步描述：

4、所述空心框架的顶部两侧中部固定连接有收集箱，所述收集箱的内部后端中侧固定连接有风机，所述风机的前侧设置有挡板，所述挡板的内部中侧设置有多个透风孔，所述挡板的前侧固定连接有抽箱。

5、作为上述技术方案的进一步描述：

6、所述收集箱的顶端中侧固定连接有吸污管，所述吸污管的一端固定连接有集污壳，所述集污壳的外壁两侧均固定连接有两个限位板，所述限位板的内部中侧螺纹连接有螺栓。

7、作为上述技术方案的进一步描述：

8、所述出水管的内部设置有电子阀门，所述蓄水箱的顶端一直设置有活塞，所述蓄水箱的另一侧设置有控制板。

9、作为上述技术方案的进一步描述：

10、所述空心框架的内部左右两侧均转动连接有转轴，所述转轴的两端均固定连接有助推轮，所述空心框架的外壁左右两侧中部均固定连接有推把。

11、作为上述技术方案的进一步描述：

12、所述螺栓的一端依次贯穿限位板的内部中侧与空心框架的内部前侧螺纹连接有螺母。

13、作为上述技术方案的进一步描述：

14、所述抽箱的外壁滑动连接在收集箱的内部，所述抽箱的前端外壁上侧设置有卡扣，所述抽箱的前端外壁中侧固定连接有把手。

15、本实用新型具有如下有益效果：

16、1、本实用新型中，通过蓄水箱、出水管、长管、喷水孔、保护壳、清洁壳、齿轮、齿条、连接杆、电机和刷头的配合设置，利用长管上的喷水孔，把蓄水箱中的水洒在受污染的地表上，利用电机通过齿轮和齿条的配合设置，能够使得清洁壳带动刷头进行转动，便于刷头配合洒下的水对地面的附着的猪粪进行刷洗清洁，减少人力手动清洁猪粪的负担，整体使用便捷。

17、2、本实用新型中，通过收集箱、风机、挡板、透风孔、抽箱、吸污管和集污壳的配合设置，利用设置的风机快速吹动、使得收集箱内部处于真空状态，使得地表的猪粪能够从集污壳进入吸污管，最后被吸入收集箱内，便于对地面堆积的猪粪进行快速收集，提高工作效率。

技术特征：

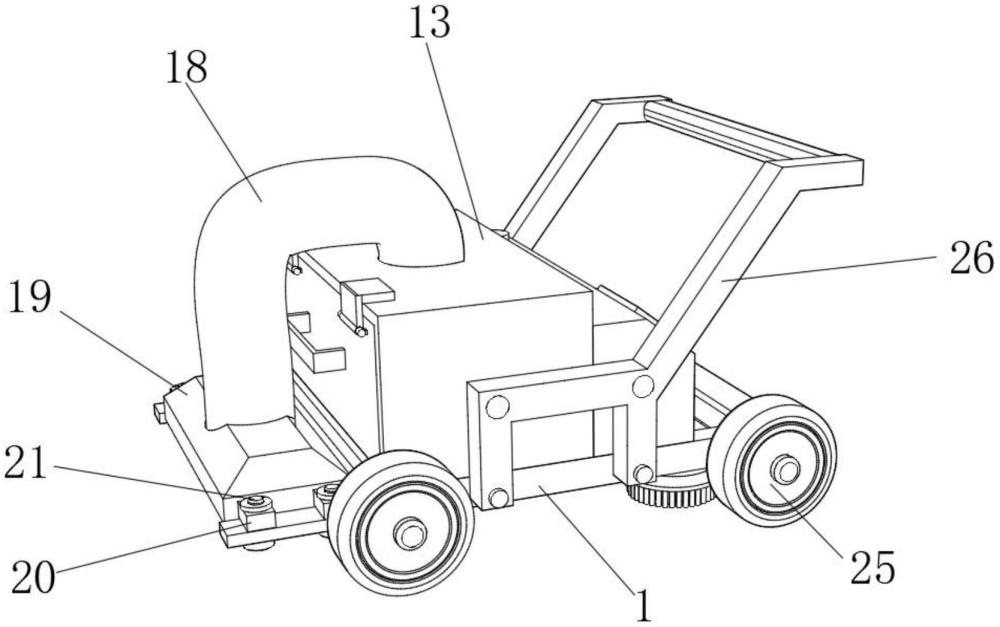

1.一种生猪养殖用的猪粪清理装置，包括空心框架(1)，其特征在于：所述空心框架(1)的顶部两侧后部固定连接有蓄水箱(2)，所述蓄水箱(2)的底部中侧固定连接有出水管(3)，所述出水管(3)的底端固定连接有长管(4)，所述长管(4)的底侧外壁设置有多个喷水孔(5)，所述空心框架(1)的内部两侧后部固定连接有保护壳(6)，所述保护壳(6)的底侧内部等距转动连接有多个清洁壳(7)，多个所述清洁壳(7)的顶端均固定连接有齿轮(8)，所述齿轮(8)的外壁啮合连接有齿条(9)，多个所述齿轮(8)的顶端均固定连接有连接杆(10)，左侧所述连接杆(10)的顶端固定连接有电机(11)，多个所述清洁壳(7)的底端均设置有多个刷头(12)。

2.根据权利要求1所述的一种生猪养殖用的猪粪清理装置，其特征在于：所述空心框架(1)的顶部两侧中部固定连接有收集箱(13)，所述收集箱(13)的内部后端中侧固定连接有风机(14)，所述风机(14)的前侧设置有挡板(15)，所述挡板(15)的内部中侧设置有多个透风孔(16)，所述挡板(15)的前侧固定连接有抽箱(17)。

3.根据权利要求2所述的一种生猪养殖用的猪粪清理装置，其特征在于：所述收集箱(13)的顶端中侧固定连接有吸污管(18)，所述吸污管(18)的一端固定连接有集污壳(19)，所述集污壳(19)的外壁两侧均固定连接有两个限位板(20)，所述限位板(20)的内部中侧螺纹连接有螺栓(21)。

4.根据权利要求1所述的一种生猪养殖用的猪粪清理装置，其特征在于：所述出水管(3)的内部设置有电子阀门(22)，所述蓄水箱(2)的顶端一侧设置有活塞(23)，所述蓄水箱(2)的另一侧设置有控制板(24)。

5.根据权利要求1所述的一种生猪养殖用的猪粪清理装置，其特征在于：所述空心框架(1)的内部左右两侧均转动连接有转轴，所述转轴的两端均固定连接有助推轮(25)，所述空心框架(1)的外壁左右两侧中部均固定连接有推把(26)。

6.根据权利要求3所述的一种生猪养殖用的猪粪清理装置，其特征在于：所述螺栓(21)的一端依次贯穿限位板(20)的内部中侧与空心框架(1)的内部前侧螺纹连接有螺母。

7.根据权利要求2所述的一种生猪养殖用的猪粪清理装置，其特征在于：所述抽箱(17)的外壁滑动连接在收集箱(13)的内部，所述抽箱(17)的前端外壁上侧设置有卡扣，所述抽箱(17)的前端外壁中侧固定连接有把手。

技术总结
本技术涉及生猪养殖技术领域，公开了一种生猪养殖用的猪粪清理装置，包括空心框架，所述空心框架的顶部两侧后部固定连接有蓄水箱，所述蓄水箱的底部中侧固定连接有出水管，所述出水管的底端固定连接有长管，所述长管的底侧外壁设置有多个喷水孔，所述空心框架的内部两侧后部固定连接有保护壳。本技术中，过蓄水箱、出水管、长管、喷水孔、保护壳、清洁壳、齿轮、齿条、连接杆、电机和刷头的配合设置，利用长管上的喷水孔，把蓄水箱中的水洒在受污染的地表上，利用电机通过齿轮和齿条的配合设置，能够使得清洁壳带动刷头进行转动，便于刷头配合洒下的水对地面的附着的猪粪进行刷洗清洁，减少人力手动清洁猪粪的负担。

技术研发人员：谢振宇,谢莉,童碧瑾,徐小惠
受保护的技术使用者：海南庆平农产品开发有限公司
技术研发日：20231025
技术公布日：2024/6/20
