一种农业用施药装置的制作方法

本技术涉及农业机械，具体是一种农业用施药装置。

背景技术：

1、在农业种植过程中，经常需要对农作物进行喷药操作，以有效防治病虫害和增加农作物营养等。

2、目前来说，在喷药过程中往往还仍采用手工操作方式，需要人工手动控制喷药管摆动进而对一定范围内的农作物进行施药处理，这不仅费时费力，而且喷洒效果不理想，喷药效率较低。

技术实现思路

1、本实用新型的目的在于提供一种农业用施药装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

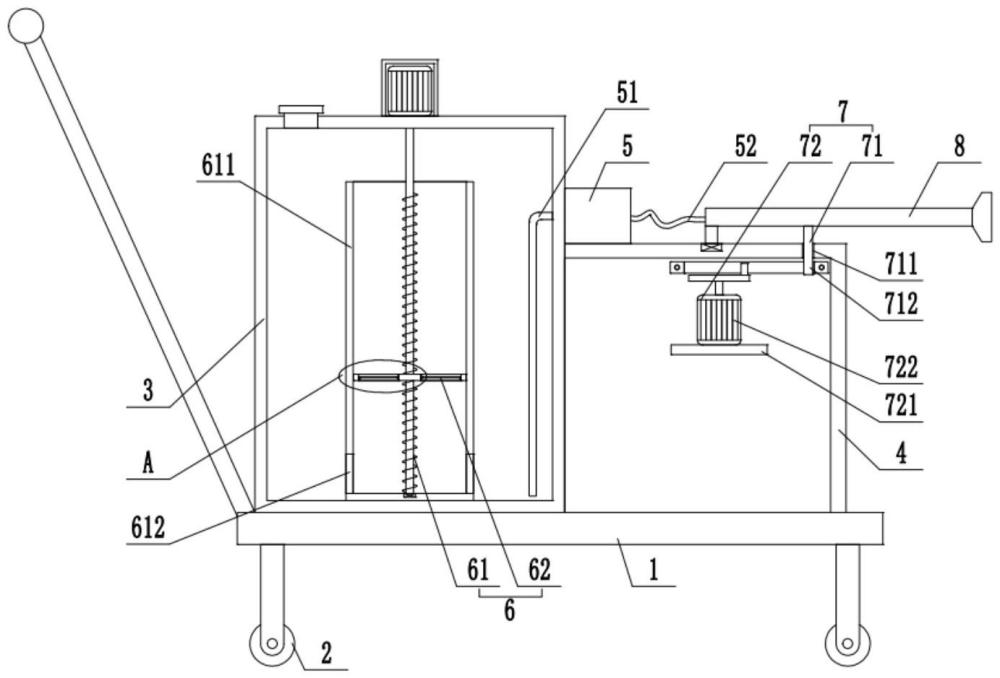

3、一种农业用施药装置，包括车架，所述车架底壁四周分别转动安装有滚轮，所述车架表面固定安装有储药箱，所述车架表面固定安装有位于储药箱一侧的固定架，所述固定架表面固定安装有泵机，所述泵机一侧连接有延伸至储药箱内的抽取管，所述固定架表面转动安装有喷药管，所述泵机另一侧连接有与喷药管相连通的导管，所述储药箱内设置有搅拌机构，所述搅拌机构包括有循环组件与单向导流组件，所述循环组件位于储药箱内腔并且与单向导流组件相连接，所述固定架内设置有与喷药管相连接的自动旋转机构，所述自动旋转机构包括有定位组件与摆动组件，所述定位组件与喷药管相连接，所述摆动组件位于固定架内并且与定位组件相连接。

4、作为本实用新型进一步的方案：所述循环组件包括有储药箱内底部固定安装的固定筒，所述固定筒顶端设置有开口，所述固定筒侧壁底端开设有进液口，所述储药箱顶壁与固定筒底壁共同转动安装有螺纹杆，所述螺纹杆表面螺纹连接有控制板，所述控制板与固定筒侧壁滑动连接，所述螺纹杆顶端延伸至储药箱外侧并且连接有第一电机，所述单向导流组件位于控制板表面。

5、作为本实用新型进一步的方案：所述单向导流组件包括有控制板表面开设的固定孔，所述固定孔侧壁转动安装有密封板，所述密封板与固定孔侧壁贴合，所述固定孔侧壁固定安装有与密封板相互配合的限位板。

6、作为本实用新型进一步的方案：所述定位组件包括有固定架表面开设的弧状的导向槽，所述喷药管底壁固定安装有导向柱，所述导向柱穿过导向槽延伸至固定架内腔，所述固定架相对的两侧壁共同转动安装有横杆，所述横杆滑动连接有控制架，所述控制架表面开设有长条形的安装槽，所述导向柱延伸至安装槽内。

7、作为本实用新型再进一步的方案：所述摆动组件包括有固定架内固定安装的位于控制架下方的底板，所述底板表面固定安装有第二电机，所述第二电机的输出轴固定安装有传动盘，所述传动盘表面偏心位置固定安装有延伸至安装槽内的传动柱。

8、与现有技术相比，本实用新型的有益效果是：通过设置定位组件、摆动组件与喷药管相互配合，可以控制喷药管自动往复摆动，可以对一定范围内的农作物进行自动施药处理，通过设置循环组件与单向导流组件相互配合，可以对储药箱内的药液进行搅拌混合处理，有效提高药液使用效果。

技术特征：

1.一种农业用施药装置，包括车架，所述车架底壁四周分别转动安装有滚轮，所述车架表面固定安装有储药箱，所述车架表面固定安装有位于储药箱一侧的固定架，所述固定架表面固定安装有泵机，所述泵机一侧连接有延伸至储药箱内的抽取管，所述固定架表面转动安装有喷药管，所述泵机另一侧连接有与喷药管相连通的导管，其特征在于，所述储药箱内设置有搅拌机构，所述搅拌机构包括有循环组件与单向导流组件，所述循环组件位于储药箱内腔并且与单向导流组件相连接，所述固定架内设置有与喷药管相连接的自动旋转机构，所述自动旋转机构包括有定位组件与摆动组件，所述定位组件与喷药管相连接，所述摆动组件位于固定架内并且与定位组件相连接。

2.根据权利要求1所述的一种农业用施药装置，其特征在于，所述循环组件包括有储药箱内底部固定安装的固定筒，所述固定筒顶端设置有开口，所述固定筒侧壁底端开设有进液口，所述储药箱顶壁与固定筒底壁共同转动安装有螺纹杆，所述螺纹杆表面螺纹连接有控制板，所述控制板与固定筒侧壁滑动连接，所述螺纹杆顶端延伸至储药箱外侧并且连接有第一电机，所述单向导流组件位于控制板表面。

3.根据权利要求2所述的一种农业用施药装置，其特征在于，所述单向导流组件包括有控制板表面开设的固定孔，所述固定孔侧壁转动安装有密封板，所述密封板与固定孔侧壁贴合，所述固定孔侧壁固定安装有与密封板相互配合的限位板。

4.根据权利要求1所述的一种农业用施药装置，其特征在于，所述定位组件包括有固定架表面开设的弧状的导向槽，所述喷药管底壁固定安装有导向柱，所述导向柱穿过导向槽延伸至固定架内腔，所述固定架相对的两侧壁共同转动安装有横杆，所述横杆滑动连接有控制架，所述控制架表面开设有长条形的安装槽，所述导向柱延伸至安装槽内。

5.根据权利要求4所述的一种农业用施药装置，其特征在于，所述摆动组件包括有固定架内固定安装的位于控制架下方的底板，所述底板表面固定安装有第二电机，所述第二电机的输出轴固定安装有传动盘，所述传动盘表面偏心位置固定安装有延伸至安装槽内的传动柱。

技术总结
本技术属于农业机械技术领域，公开了一种农业用施药装置，其技术要点是：包括车架，所述车架表面固定安装有储药箱，所述车架表面固定安装有位于储药箱一侧的固定架，所述固定架表面转动安装有喷药管，所述储药箱内设置有搅拌机构，所述搅拌机构包括有循环组件与单向导流组件，所述循环组件位于储药箱内腔并且与单向导流组件相连接，所述固定架内设置有与喷药管相连接的自动旋转机构，所述自动旋转机构包括有定位组件与摆动组件，所述定位组件与喷药管相连接，所述摆动组件位于固定架内并且与定位组件相连接。通过设置循环组件与单向导流组件相互配合，可以对储药箱内的药液进行搅拌混合处理，有效提高药液使用效果。

技术研发人员：杨春震,韩伟君,刘恩龙,肖艳玲,陈俊
受保护的技术使用者：杨春震
技术研发日：20231027
技术公布日：2024/6/20
