一种多功能的喷药设备的制作方法

本技术涉及喷药设备，具体为一种多功能的喷药设备。

背景技术：

1、魔芋是一种草本植物，可以用来制作各种食品，如魔芋面、魔芋米、魔芋糕等，而在魔芋种植时，为了控制病虫害和杂草，以确保魔芋作物的生长和产量，需要使用到推车式喷雾机，推车式喷雾机用于喷洒农药、杀虫剂、杀菌剂、肥料或其他液体处理剂以保护植物、提高产量和质量。

2、现有的推车式喷雾机在使用时，一般将桶盖打开后将准备好所需的药物量和水量添加进入储存桶内后使用搅拌棍进行搅拌，而使用搅拌棍搅拌容易将药物溅射到身上，发生危险，且在长时间喷药时，由于药物可能会发生沉淀，药物沉淀后容易导致喷药效果较差，而由于药物和水内可能含有杂质或固体颗粒容易导致堵塞喷嘴，使得喷嘴无法正常喷洒药物，影响喷药的工作效率。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种多功能的喷药设备，解决了上述背景技术提到的“现有的推车式喷雾机在使用时，一般将桶盖打开后将准备好所需的药物量和水量添加进入储存桶内后使用搅拌棍进行搅拌，而使用搅拌棍搅拌容易将药物溅射到身上，发生危险，且在长时间喷药时，由于药物可能会发生沉淀，药物沉淀后容易导致喷药效果较差”问题。

3、(二)技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种多功能的喷药设备，包括喷雾机，所述喷雾机的顶端内壁固定连接有储存桶，所述储存桶的顶端贯穿且转动连接有圆杆，所述圆杆的外壁左侧固定连接有支撑块，所述支撑块的内壁滑动连接有刮板，所述刮板的右侧铰接有连接块，所述连接块的顶端铰接有圆盘，所述圆盘的顶端滑动连接有连接杆，所述连接杆的顶端固定连接有支撑框，所述支撑框的左侧贯穿且滑动连接有限位杆，所述限位杆和支撑框通过弹簧弹性连接，所述储存桶的顶端靠近圆杆的左侧固定连接有支撑板，所述支撑板的左侧开设有圆槽，所述储存桶的顶端固定连接有进料口，所述进料口的顶端螺纹连接有桶盖。

5、优选的，所述储存桶的前表面固定连接有出料管，所述出料管的前表面螺纹连接有圆盖，所述出料管的内壁插接有过滤网，所述过滤网的前表面固定连接有定位杆。

6、优选的，所述刮板与储存桶的内壁相接触。

7、优选的，所述圆盘滑动连接在圆杆的外壁，所述限位杆滑动在圆槽的内壁。

8、优选的，所述定位杆与圆盖的内壁相接触。

9、优选的，所述连接块、刮板设置有两组，且两组所述连接块、刮板以圆杆的中心线为对称轴对称设置，所述连接杆设置有两组，且两组所述连接杆以圆杆的中心线为对称轴对称设置。

10、优选的，所述支撑块设置有多组，且多组所述支撑块均固定连接在圆杆的外壁，所述圆槽开设有两组，且两组圆槽均开设在支撑板的左侧。

11、优选的，所述弹簧的一端固定连接在限位杆的右侧，所述弹簧的另一端固定连接在支撑框的左侧。

12、(三)有益效果

13、本实用新型提供了一种多功能的喷药设备。具备以下有益效果：

14、(1)该多功能的喷药设备在使用时，通过将药物和水添加后，将桶盖盖上，然后转动圆杆可以带动支撑块和刮板转动，通过刮板转动可以将储存桶内药物和水进行搅拌，无需使用搅拌棍进行搅拌，且通过桶盖进行防护，防止搅拌时药液溅射到身上，防止危险的发生，在喷洒药液时，为了防止药液沉淀可以随时转动圆杆将药物和水进行搅拌，从而提高喷药的效果，同时通过刮板接触储存桶的内壁可以将内壁粘附的药物进行刮除，从而实现多功能的效果。

15、(2)该多功能的喷药设备在使用时，通过设置过滤网，可以将杂质或固体颗粒进行阻挡，防止杂质或固体颗粒堵塞喷嘴，从而使得喷嘴可以正常喷洒药物，从而提高喷药的工作效率。

技术特征：

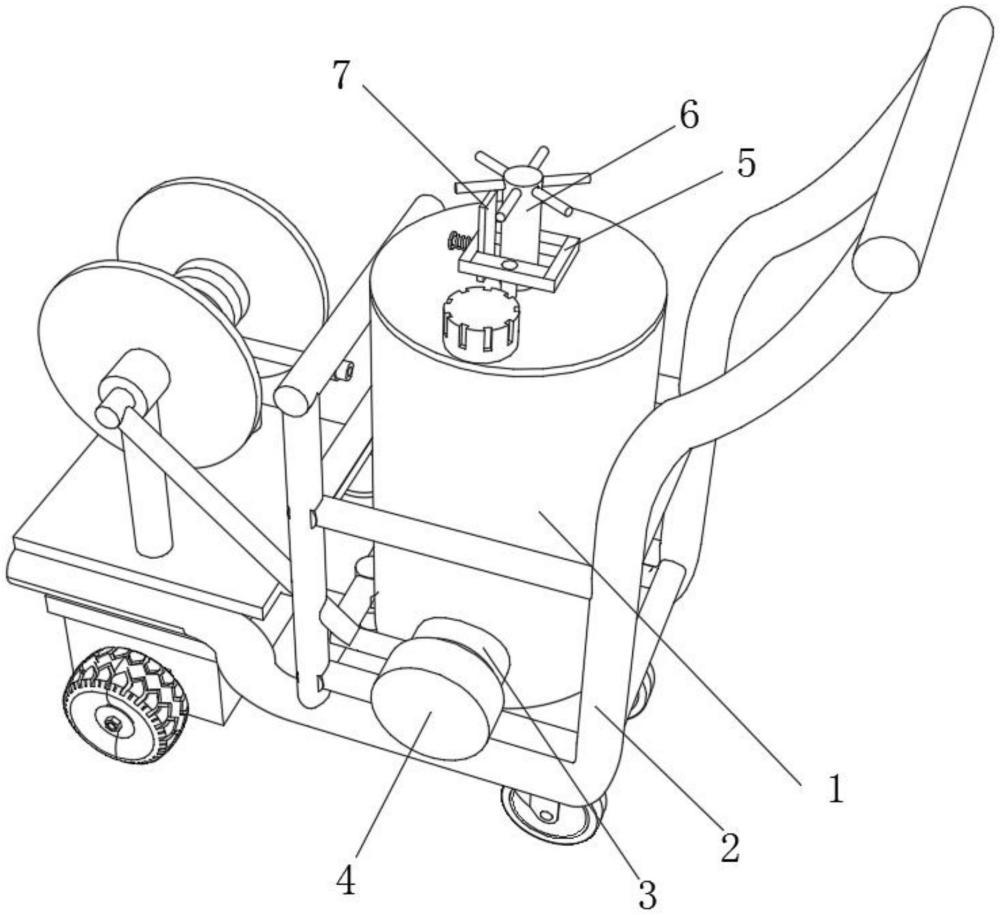

1.一种多功能的喷药设备，包括喷雾机(2)，其特征在于：所述喷雾机(2)的顶端内壁固定连接有储存桶(1)，所述储存桶(1)的顶端贯穿且转动连接有圆杆(6)，所述圆杆(6)的外壁左侧固定连接有支撑块(15)，所述支撑块(15)的内壁滑动连接有刮板(11)，所述刮板(11)的右侧铰接有连接块(14)，所述连接块(14)的顶端铰接有圆盘(13)，所述圆盘(13)的顶端滑动连接有连接杆(12)，所述连接杆(12)的顶端固定连接有支撑框(5)，所述支撑框(5)的左侧贯穿且滑动连接有限位杆(10)，所述限位杆(10)和支撑框(5)通过弹簧(9)弹性连接，所述储存桶(1)的顶端靠近圆杆(6)的左侧固定连接有支撑板(7)，所述支撑板(7)的左侧开设有圆槽，所述储存桶(1)的顶端固定连接有进料口，所述进料口的顶端螺纹连接有桶盖。

2.根据权利要求1所述的一种多功能的喷药设备，其特征在于：所述储存桶(1)的前表面固定连接有出料管(3)，所述出料管(3)的前表面螺纹连接有圆盖(4)，所述出料管(3)的内壁插接有过滤网(8)，所述过滤网(8)的前表面固定连接有定位杆。

3.根据权利要求1所述的一种多功能的喷药设备，其特征在于：所述刮板(11)与储存桶(1)的内壁相接触。

4.根据权利要求1所述的一种多功能的喷药设备，其特征在于：所述圆盘(13)滑动连接在圆杆(6)的外壁，所述限位杆(10)滑动在圆槽的内壁。

5.根据权利要求2所述的一种多功能的喷药设备，其特征在于：所述定位杆与圆盖(4)的内壁相接触。

6.根据权利要求1所述的一种多功能的喷药设备，其特征在于：所述连接块(14)、刮板(11)设置有两组，且两组所述连接块(14)、刮板(11)以圆杆(6)的中心线为对称轴对称设置，所述连接杆(12)设置有两组，且两组所述连接杆(12)以圆杆(6)的中心线为对称轴对称设置。

7.根据权利要求1所述的一种多功能的喷药设备，其特征在于：所述支撑块(15)设置有多组，且多组所述支撑块(15)均固定连接在圆杆(6)的外壁，所述圆槽开设有两组，且两组圆槽均开设在支撑板(7)的左侧。

8.根据权利要求1所述的一种多功能的喷药设备，其特征在于：所述弹簧(9)的一端固定连接在限位杆(10)的右侧，所述弹簧(9)的另一端固定连接在支撑框(5)的左侧。

技术总结
本技术公开了一种多功能的喷药设备，涉及喷药设备技术领域，该多功能的喷药设备，包括喷雾机，所述喷雾机的顶端内壁固定连接有储存桶，所述储存桶的顶端贯穿且转动连接有圆杆，所述圆杆的外壁左侧固定连接有支撑块，所述支撑块的内壁滑动连接有刮板。本技术通过将桶盖盖上，转动圆杆带动支撑块和刮板转动，通过刮板转动将储存桶内药物和水进行搅拌，无需使用搅拌棍进行搅拌，通过桶盖进行防护，防止搅拌时药液溅射到身上，防止危险的发生，同时为了防止药液沉淀可以随时转动圆杆将药物和水进行搅拌，从而提高喷药的效果，同时通过刮板接触储存桶的内壁可以将内壁粘附的药物进行刮除，从而实现多功能的效果。

技术研发人员：汪义华
受保护的技术使用者：景谷兴迈农业有限公司
技术研发日：20231103
技术公布日：2024/6/23
