一种紫菜壳孢子采集装置的制作方法

本技术涉及紫菜壳孢子采集，特别涉及一种紫菜壳孢子采集装置。

背景技术：

1、紫菜，红毛藻科紫菜属的藻类植物，对预防癌症相当有效。原形态藻体为扁平叶状体，柄短，由柄上生长出的叶状体呈广披针形或椭圆形，为膜质，薄而半透明，边缘呈波状，幼时浅粉色，后变为深紫色；紫菜的生长期为11月至次年5月。由于紫菜在海里和晒干之后都呈紫色，所以被称为紫菜。

2、现有技术中的紫菜在进行养殖时需要对紫菜壳孢子进行收集且转移至养殖网表面，随后在水域中养殖操作，而由于紫菜壳孢子细小，在孢子收集池中不易收集操作，从而造成较多的紫菜壳孢子收集存在资源浪费，无法达到有效且快速收集操作。

技术实现思路

1、本实用新型的目的在于，提供一种紫菜壳孢子采集装置，小型电机的驱动端对转动轴芯转动，转动后通过翻转板转动，转动后将孢子池内部水源实现流通，且达到转动作用，由于翻转板的外侧未设置阻挡结构，此时会水流和紫菜壳孢子通过离心力作用将流通且附着在收集网的表面，完成收集操作。

2、为实现上述目的，提供一种紫菜壳孢子采集装置，包括：孢子池，所述孢子池的内部两侧均开设有卡槽，所述卡槽的内部插接有收集网，所述收集网的一端抵触有支撑底座，且支撑底座和孢子池内壁底端固定连接；

3、所述孢子池的内部一端固定连接有套筒，所述套筒的内部底端固定连接有轴承块，所述轴承块的顶端固定连接有固定块，所述收集网的一侧设置有翻转板。

4、根据所述的一种紫菜壳孢子采集装置，所述翻转板的内部固定连接有转动轴芯，所述转动轴芯的底端固定连接有插接块，且插接块和固定块插接配合。

5、根据所述的一种紫菜壳孢子采集装置，所述转动轴芯的顶端中部固定连接有插销杆，所述插销杆的两侧均固定连接有限位块，且插销杆和限位块的顶端插接有限位筒。

6、根据所述的一种紫菜壳孢子采集装置，所述限位筒的一端设置有小型电机，所述小型电机的驱动端和限位筒固定连接。

7、根据所述的一种紫菜壳孢子采集装置，所述小型电机的顶端固定连接有横杆。

8、根据所述的一种紫菜壳孢子采集装置，所述孢子池的外侧设置有支撑板。

9、有益效果：

10、1、本实用新型设置有收集网、卡槽、转动轴芯和小型电机，通过将有收集网插入在有紫菜壳孢子中的孢子池内，随后通过卡槽对收集网插入，达到固定，随后将转动轴芯底端插接块对应插接在固定块的上方，并通过手持小型电机对限位筒插入在转动轴芯的顶端，实现限位固定，通过上述结构方便拆卸和组装操作，效率更高，操作简单。

11、2、本实用新型设置有小型电机、转动轴芯、翻转板和收集网，工作人员将手持且固定小型电机，小型电机的驱动端对转动轴芯转动，转动后通过翻转板转动，转动后将孢子池内部水源实现流通，且达到转动作用，由于翻转板的外侧未设置阻挡结构，此时水流和紫菜壳孢子通过离心力作用将流通且附着在收集网的表面，完成收集操作，效率更高，操作简单，实用性强。

12、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

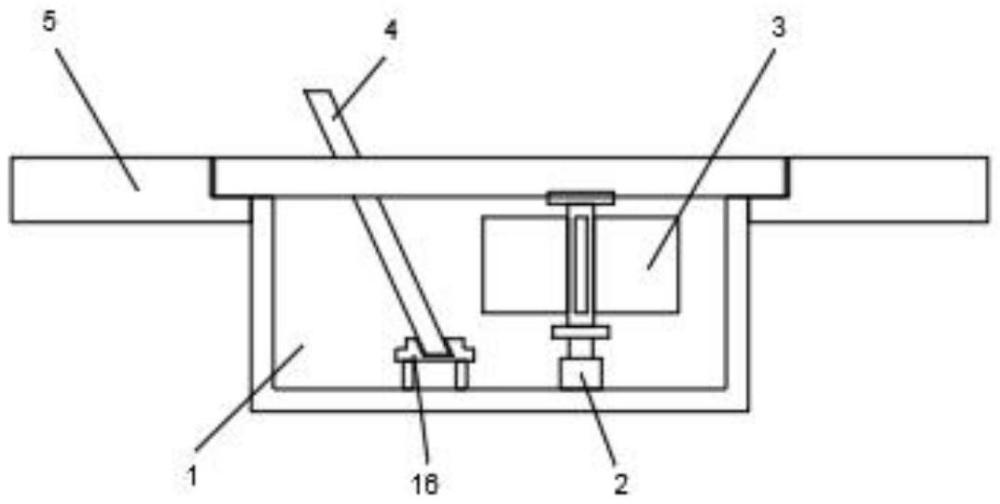

1.一种紫菜壳孢子采集装置，其特征在于，包括：孢子池(1)，所述孢子池(1)的内部两侧均开设有卡槽(15)，所述卡槽(15)的内部插接有收集网(4)，所述收集网(4)的一端抵触有支撑底座(16)，且支撑底座(16)和孢子池(1)内壁底端固定连接；

2.根据权利要求1所述的一种紫菜壳孢子采集装置，其特征在于，所述翻转板(3)的内部固定连接有转动轴芯(6)，所述转动轴芯(6)的底端固定连接有插接块(7)，且插接块(7)和固定块(9)插接配合。

3.根据权利要求2所述的一种紫菜壳孢子采集装置，其特征在于，所述转动轴芯(6)的顶端中部固定连接有插销杆(12)，所述插销杆(12)的两侧均固定连接有限位块(11)，且插销杆(12)和限位块(11)的顶端插接有限位筒(13)。

4.根据权利要求3所述的一种紫菜壳孢子采集装置，其特征在于，所述限位筒(13)的一端设置有小型电机(10)，所述小型电机(10)的驱动端和限位筒(13)固定连接。

5.根据权利要求4所述的一种紫菜壳孢子采集装置，其特征在于，所述小型电机(10)的顶端固定连接有横杆(14)。

6.根据权利要求1所述的一种紫菜壳孢子采集装置，其特征在于，所述孢子池(1)的外侧设置有支撑板(5)。

技术总结
本技术公开了一种紫菜壳孢子采集装置，包括孢子池，所述孢子池的内部两侧均开设有卡槽，所述卡槽的内部插接有收集网，所述收集网的一端抵触有支撑底座，且支撑底座和孢子池内壁底端固定连接；所述孢子池的内部一端固定连接有套筒，所述套筒的内部底端固定连接有轴承块，所述轴承块的顶端固定连接有固定块，所述收集网的一侧设置有翻转板。本技术，设置有小型电机、转动轴芯、翻转板和收集网，工作人员将手持且固定小型电机，小型电机的驱动端对转动轴芯转动，转动后通过翻转板转动，转动后将孢子池内部水源实现流通，且达到转动作用，通过离心力作用将紫菜壳孢子流通且附着在收集网的表面，完成收集操作。

技术研发人员：冯信全,江宗基,冯薇,冯德灼,刘永佺,吴嘉宁,郑进雄,吴在友
受保护的技术使用者：福建省霞浦金顺丰水产良种有限公司
技术研发日：20231107
技术公布日：2024/6/23
