一种小麦施肥装置的制作方法

本技术具体涉及一种小麦施肥装置，属于小麦施肥。

背景技术：

1、小麦是禾本科、小麦属一年或越年生草本植物，秆直立，丛生，高可达100厘米，叶鞘松弛包茎，叶舌膜质，叶片长披针形。穗状花序直立，小穗含多小花，颖卵圆形，外稃长圆状披针形，内稃与外稃几等长，小麦生长过程中需要进行施肥。

2、如公告号为：cn211671318u，一种小麦施肥装置，包括进料箱和出料口，所述进料箱的右端下方设置有第一通孔，所述输送箱的右端下方设置有推板，所述第一转轴的左端下方设置有从动轮，所述电机的右端下方设置有第二通孔，所述第一链条的右端下方设置有第二转轴，所述出料口的右端设置有插板，所述插板的左端下方设置有支腿，所述第二链条的右端下方设置有第三转轴，所述轴承的下方设置有滚轮。

3、上述对比文件提到的小麦施肥装置，虽然能够将肥料定量输送，均匀的将肥料播撒在小麦田地里，但是不能够对搅拌桶进行限位固定和拆卸，且不能够对肥料进行充分搅拌，同时不能够对小麦两侧的杂草进行清理。

技术实现思路

1、本实用新型的目的在于针对现有技术的不足之处，提供一种小麦施肥装置，能够对搅拌桶进行限位固定和拆卸，且能够对肥料进行充分搅拌，同时能够对小麦两侧的杂草进行清理。

2、本实用新型通过以下技术方案来实现上述目的，一种小麦施肥装置，包括移动安装架、把手、限位组件、便于清理式肥料搅拌组件、杂草清理组件、控制器、单向阀、出料管和喷头，所述把手两端均固定在所述移动安装架顶部，所述限位组件底部固定安装在所述移动安装架顶部，所述便于清理式肥料搅拌组件底部安装在所述移动安装架顶部，所述便于清理式肥料搅拌组件位于所述限位组件内部，所述杂草清理组件顶部固定安装在所述移动安装架底部，所述控制器安装在所述移动安装架顶部，所述单向阀顶部安装在所述移动安装架底部，所述出料管穿设安装在所述单向阀上，所述出料管一端安装在所述便于清理式肥料搅拌组件底部，所述喷头顶部固定安装在所述出料管另一端。

3、优选的，为了对便于清理式肥料搅拌组件固定限位，所述限位组件包括限位架、复位弹簧、连接绳、固定板、拉手和限位柱，所述限位架底部固定安装在所述移动安装架顶部，所述限位架两侧壁上开设有限位槽。

4、优选的，为了对固定板和限位柱进行连接，所述复位弹簧一端固定安装在其中一个所述限位槽内部，所述固定板一侧固定在所述复位弹簧另一端，所述连接绳一端固定在所述固定板一侧。

5、优选的，为了带动固定板进行移动，所述拉手两端均固定在所述固定板另一侧，所述限位柱一侧固定在所述连接绳另一端，所述限位柱位于另一所述限位槽内部。

6、优选的，为了对搅拌桶进行密封，所述便于清理式肥料搅拌组件包括搅拌桶、顶盖、进水口、转动电机、转轴和搅拌叶，所述搅拌桶底部固定安装在所述移动安装架顶部，所述顶盖底部安装在所述搅拌桶顶部。

7、优选的，为了对肥料和水进行搅拌，避免肥料沉淀，所述进水口安装在所述顶盖顶部，所述转动电机底部固定安装在所述顶盖顶部，所述转轴一端穿设安装在所述转动电机的输出端，所述搅拌叶固定安装在所述转轴外侧。

8、优选的，为了带动除草铲进行上下移动，所述杂草清理组件包括安装板、伸缩杆一、除草铲、伸缩杆二和除根铲，所述安装板顶部固定安装在所述移动安装架底部，所述伸缩杆一顶部固定安装在所述安装板底部。

9、优选的，为了对杂草的根部进行去除，所述除草铲顶部固定在所述伸缩杆一底部，所述伸缩杆二顶部固定安装在所述安装板底部，所述除根铲顶部固定在所述伸缩杆二底部。

10、本实用新型的技术效果和优点：本实用新型通过将便于清理式肥料搅拌组件固定在限位组件内部，能够对搅拌桶进行限位固定和拆卸，方便对搅拌桶内部进行清理，且能够对肥料和水进行充分搅拌，避免施肥过程中肥料沉淀，影响小麦施肥效果，同时利用杂草清理组件，能够对小麦两侧的杂草进行清理。

技术特征：

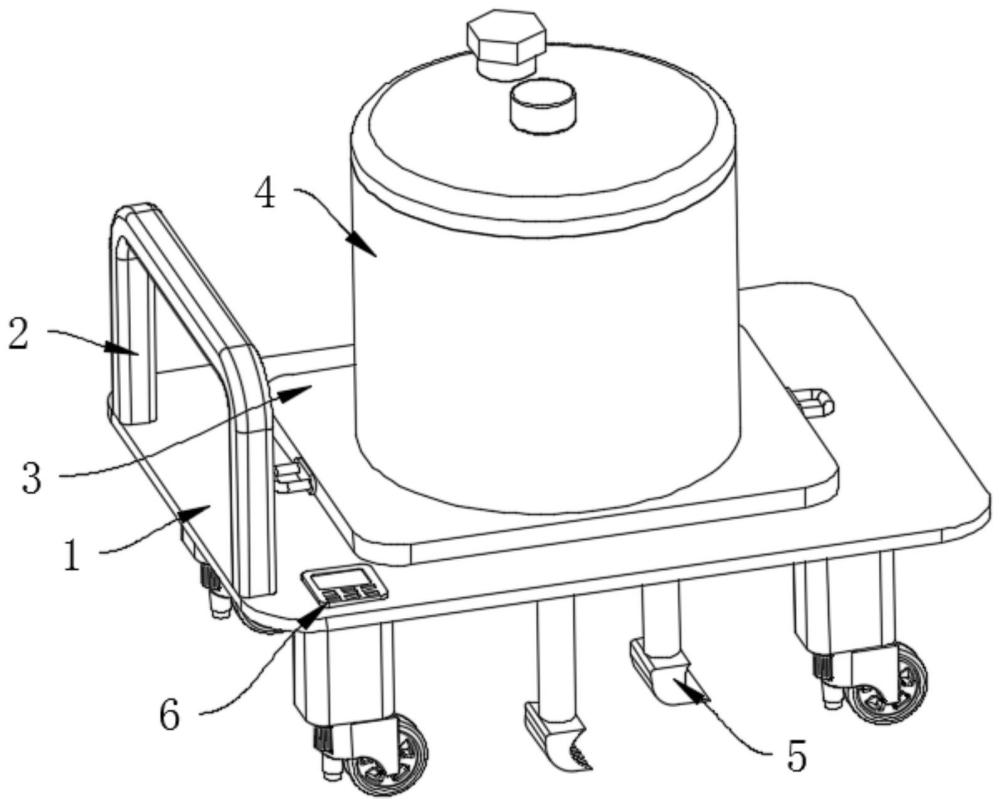

1.一种小麦施肥装置，包括移动安装架(1)、把手(2)、限位组件(3)、便于清理式肥料搅拌组件(4)、杂草清理组件(5)、控制器(6)、单向阀(7)、出料管(8)和喷头(9)，其特征在于：所述把手(2)两端均固定在所述移动安装架(1)顶部，所述限位组件(3)底部固定安装在所述移动安装架(1)顶部，所述便于清理式肥料搅拌组件(4)底部安装在所述移动安装架(1)顶部，所述便于清理式肥料搅拌组件(4)位于所述限位组件(3)内部，所述杂草清理组件(5)顶部固定安装在所述移动安装架(1)底部，所述控制器(6)安装在所述移动安装架(1)顶部，所述单向阀(7)顶部安装在所述移动安装架(1)底部，所述出料管(8)穿设安装在所述单向阀(7)上，所述出料管(8)一端安装在所述便于清理式肥料搅拌组件(4)底部，所述喷头(9)顶部固定安装在所述出料管(8)另一端。

2.如权利要求1所述的一种小麦施肥装置，其特征在于：所述限位组件(3)包括限位架(301)、复位弹簧(302)、连接绳(303)、固定板(304)、拉手(305)和限位柱(306)，所述限位架(301)底部固定安装在所述移动安装架(1)顶部，所述限位架(301)两侧壁上开设有限位槽。

3.如权利要求2所述的一种小麦施肥装置，其特征在于：所述复位弹簧(302)一端固定安装在其中一个所述限位槽内部，所述固定板(304)一侧固定在所述复位弹簧(302)另一端，所述连接绳(303)一端固定在所述固定板(304)一侧。

4.如权利要求3所述的一种小麦施肥装置，其特征在于：所述拉手(305)两端均固定在所述固定板(304)另一侧，所述限位柱(306)一侧固定在所述连接绳(303)另一端，所述限位柱(306)位于另一所述限位槽内部。

5.如权利要求1所述的一种小麦施肥装置，其特征在于：所述便于清理式肥料搅拌组件(4)包括搅拌桶(401)、顶盖(402)、进水口(403)、转动电机(404)、转轴(405)和搅拌叶(406)，所述搅拌桶(401)底部固定安装在所述移动安装架(1)顶部，所述顶盖(402)底部安装在所述搅拌桶(401)顶部。

6.如权利要求5所述的一种小麦施肥装置，其特征在于：所述进水口(403)安装在所述顶盖(402)顶部，所述转动电机(404)底部固定安装在所述顶盖(402)顶部，所述转轴(405)一端穿设安装在所述转动电机(404)的输出端，所述搅拌叶(406)固定安装在所述转轴(405)外侧。

7.如权利要求1所述的一种小麦施肥装置，其特征在于：所述杂草清理组件(5)包括安装板(501)、伸缩杆一(502)、除草铲(503)、伸缩杆二(504)和除根铲(505)，所述安装板(501)顶部固定安装在所述移动安装架(1)底部，所述伸缩杆一(502)顶部固定安装在所述安装板(501)底部。

8.如权利要求7所述的一种小麦施肥装置，其特征在于：所述除草铲(503)顶部固定在所述伸缩杆一(502)底部，所述伸缩杆二(504)顶部固定安装在所述安装板(501)底部，所述除根铲(505)顶部固定在所述伸缩杆二(504)底部。

技术总结
本技术公开了一种小麦施肥装置，包括移动安装架、把手、限位组件、便于清理式肥料搅拌组件、杂草清理组件、控制器、单向阀、出料管和喷头，把手两端均固定在移动安装架顶部，限位组件底部固定安装在移动安装架顶部，便于清理式肥料搅拌组件底部安装在移动安装架顶部，杂草清理组件顶部固定安装在移动安装架底部，控制器安装在移动安装架顶部，单向阀顶部安装在移动安装架底部，出料管穿设安装在单向阀上，出料管一端安装在便于清理式肥料搅拌组件底部，本技术能够对搅拌桶进行限位固定和拆卸，且能够对肥料进行充分搅拌，同时能够对小麦两侧的杂草进行清理，使用方便，实用性强。
