一种生猪养殖用的饮水喂食装置的制作方法

本申请涉及生猪养殖，特别是涉及一种生猪养殖用的饮水喂食装置。

背景技术：

1、随着生猪产业的发展进步，规模化、节约化、标准化也逐步成为全社会的共识，而作为生猪养殖相关的设施设备为适应生产也在不断地创新发展。以往解决生猪饮水喂食用的水盆、食槽等也开始向自动化发展，饮水嘴、自动投料机等在节能减排，节约劳力等诸多方面发挥出显著效果。

2、但是，自动化设备只能节约能源与人力，而在生猪的喂食过程中，生猪通常无法将食槽内的食物吃干净，剩余的食物将残留在食槽内滋生细菌、发生变质，生猪再次进食时将变质的食物与新食物一起食入容易导致生病；尤其在气温较低的秋冬季节，食物容易变凉，影响生猪的适口性，将导致更多的食物剩余，同时在寒冷天气直接饮用冷水或食用低温的食物都易影响生猪的肠胃健康，导致疾病，增加养殖成本。

技术实现思路

1、本申请的目的是：提供一种可对饮水和食物进行加热且具有清理功能的生猪养殖用的饮水喂食装置。

2、为达到上述目的，本申请提供了一种生猪养殖用的饮水喂食装置，包括：饮水栏、喂食栏、连接栏、饮水管路、食槽、冲洗装置；

3、饮水栏和喂食栏分别固定连接在连接栏的两侧，且饮水栏与连接栏之间开设有连通饮水栏与连接栏的第一出口，喂食栏与连接栏之间开设有连通喂食栏与连接栏的第二出口，第一出口与第二出口的设置位置和开口尺寸对应相同；

4、饮水管路固定连接在饮水栏内，饮水管路设置有：用于对饮水进行加热的保温箱、饮水嘴，保温箱与饮水嘴通过水管连通；

5、食槽固定设置在喂食栏内，且食槽位于第二出口的正下方；食槽设置有：托板、加热板，托板安装高度位于第二出口的上下沿之间；加热板固定连接在托板上；

6、冲洗装置固定连接在喂食栏内，且冲洗装置位于第二出口的对侧，同时还位于托板的上方。

7、本申请实施例一种生猪养殖用的饮水喂食装置与现有技术相比，其有益效果在于：饮水管路设置有保温箱，可对饮水进行加热，当生猪到饮水栏进行饮水时，含住饮水嘴即可饮用到经保温箱加热后的饮水，同时，食槽的托板上设置有加热板，可对生猪的食物进行加热保温，避免低温的饮水和食物影响生猪的肠胃健康；冲洗装置可在生猪进食完成后，对食槽的托板和加热板进行冲洗，并使冲洗后的污渍经第二出口流入连接栏，实现对食槽的清理，避免食槽内有剩余食物残留变质。

8、进一步的，饮水栏内设置有用于引导饮水流入第一出口的第一斜面，第一斜面位于饮水管路的下方。设置第一斜面，可将生猪饮水时撒漏的水集中引流排走，避免生猪误饮污染的积水导致生病。

9、具体的，第一斜面为由第一出口至第一出口对侧，由低到高设置。

10、进一步的，喂食栏内设置有投料口和用于引导饲料滑入食槽的第二斜面，投料口位于第二斜面的正上方。设置第二斜面可避免投入的食物无法进入食槽，而在喂食栏内堆积，造成变质、浪费等问题。

11、具体的，第二斜面为由食槽上沿至喂食栏内壁，由低到高设置。

12、进一步的，连接栏设置有第三斜面和收集槽；第三斜面为顶部固定连接在第一出口和第二出口的下沿，底部延伸至收集槽内的斜面；收集槽设置在连接栏的背面，且与饮水栏和喂食栏固定连接。设置第三斜面和收集槽便于将经第一出口和第二出口输送来的饮水栏和喂食栏的污水与食物残渣进行集中收集。

13、进一步的，饮水管路还包括：第一水管、第二水管、第三水管、第一控制阀、加热管；第二水管的一端与第一水管连通，另一端与保温箱的顶部连通；第三水管的一端与保温箱的底部连通，另一端与饮水嘴固定连接；第一控制阀固定连接在第二水管上；加热管固定连接在保温箱内。第一控制阀可根据保温箱内水量的变化进行开启和关闭，及时对保温箱进行补水。

14、具体的，第一水管为主水管，与供水设备连接；加热管为电加热管，接电部分设置在保温箱外部，发热部分设置在保温箱内部。

15、进一步的，食槽还包括：第一滑轨、第二滑轨、第一滑块、第二滑块；第一滑轨固定设置在食槽内，且第一滑轨的顶部与冲洗装置固定连接；第二滑轨固定设置在食槽内，且位于第一滑轨的对侧；第一滑块和第二滑块均与托板固定连接；第一滑块与第一滑轨滑动连接；第二滑块与第二滑轨滑动连接。设置第一滑轨和第二滑轨可使托板根据托板上盛放食物的量进行上升和下降，保证盛放更多食物的同时避免生猪因够不到底部的食物而造成底部食物的大量剩余，进而带来变质和浪费的问题。

16、具体的，第一滑轨为驱动滑轨，第二滑轨为从动滑轨，第一滑轨内设置有驱动电机和螺纹杆，所述螺纹杆与第一滑块螺纹连接。

17、进一步的，冲洗装置包括：安装座、第一喷头、第二喷头、第四水管、水泵、冲洗水箱；安装座固定连接在第一滑轨上；第一喷头和第二喷头均与安装座固定连接；第四水管的两端分别与安装座和冲洗水箱连通；水泵固定连接在第四水管上。设置第一喷头和第二喷头可从不同角度对食槽进行清洗。

18、具体的，第一喷头与竖直面呈小于45度的锐角设置，第二喷头与竖直面呈大于45度的锐角设置，即第一喷头主要对贴近第一滑轨部分的托板进行冲洗，第二喷头主要对贴近第二滑轨部分的托板进行冲洗，并连同第一喷头冲洗后的污渍一同冲入第二出口；第一喷头和第二喷头均为扇形喷嘴。

19、进一步的，冲洗装置还包括：挡板，挡板固定连接在安装座的顶部。设置挡板可避免生猪进食时去舔舐第一喷头和第二喷头，造成第一喷头和第二喷头的堵塞或损坏。

技术特征：

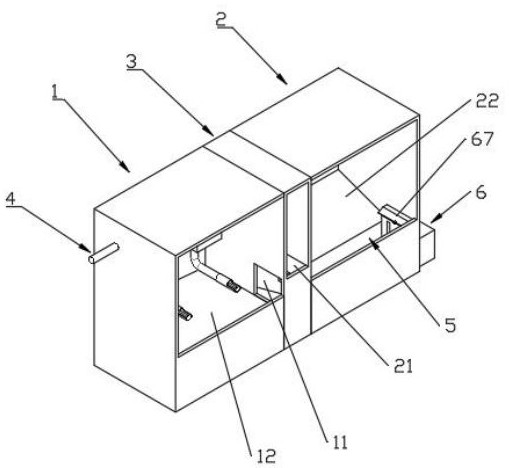

1.一种生猪养殖用的饮水喂食装置，其特征在于，包括：饮水栏（1）、喂食栏（2）、连接栏（3）、饮水管路（4）、食槽（5）、冲洗装置（6）；

2.根据权利要求1所述的生猪养殖用的饮水喂食装置，其特征在于，饮水栏（1）内设置有用于引导饮水流入第一出口（11）的第一斜面（12），第一斜面（12）位于饮水管路（4）的下方。

3.根据权利要求1所述的生猪养殖用的饮水喂食装置，其特征在于，喂食栏（2）内设置有投料口（23）和用于引导饲料滑入食槽（5）的第二斜面（22），投料口（23）位于第二斜面（22）的正上方。

4.根据权利要求1所述的生猪养殖用的饮水喂食装置，其特征在于，连接栏（3）设置有第三斜面（31）和收集槽（32）；第三斜面为顶部固定连接在第一出口（11）和第二出口（21）的下沿，底部延伸至收集槽（32）内的斜面；收集槽（32）设置在连接栏（3）的背面，且与饮水栏（1）和喂食栏（2）固定连接。

5.根据权利要求1所述的生猪养殖用的饮水喂食装置，其特征在于，饮水管路（4）还包括：第一水管（41）、第二水管（42）、第三水管（46）、第一控制阀（43）、加热管（45）；第二水管（42）的一端与第一水管（41）连通，另一端与保温箱（44）的顶部连通；第三水管（46）的一端与保温箱（44）的底部连通，另一端与饮水嘴（47）固定连接；第一控制阀（43）固定连接在第二水管（42）上；加热管（45）固定连接在保温箱（44）内。

6.根据权利要求1所述的生猪养殖用的饮水喂食装置，其特征在于，食槽（5）还包括：第一滑轨（52）、第二滑轨（53）、第一滑块（54）、第二滑块（55）；第一滑轨（52）固定设置在食槽（5）内，且第一滑轨（52）的顶部与冲洗装置（6）固定连接；第二滑轨（53）固定设置在食槽（5）内，且位于第一滑轨（52）的对侧；第一滑块（54）和第二滑块（55）均与托板（51）固定连接；第一滑块（54）与第一滑轨（52）滑动连接；第二滑块（55）与第二滑轨（53）滑动连接。

7.根据权利要求6所述的生猪养殖用的饮水喂食装置，其特征在于，冲洗装置（6）包括：安装座（61）、第一喷头（62）、第二喷头（63）、第四水管（64）、水泵（65）、冲洗水箱（66）；安装座（61）固定连接在第一滑轨（52）上；第一喷头（62）和第二喷头（63）均与安装座（61）固定连接；第四水管（64）的两端分别与安装座（61）和冲洗水箱（66）连通；水泵（65）固定连接在第四水管（64）上。

8.根据权利要求7所述的生猪养殖用的饮水喂食装置，其特征在于，冲洗装置（6）还包括：挡板（67），挡板（67）固定连接在安装座（61）的顶部。

技术总结
本申请涉及生猪养殖技术领域，公开了一种生猪养殖用的饮水喂食装置，包括：饮水栏、喂食栏、连接栏、饮水管路、食槽、冲洗装置；饮水栏和喂食栏分别固定连接在连接栏的两侧，且饮水栏与连接栏之间开设有连通饮水栏与连接栏的第一出口，喂食栏与连接栏之间开设有连通喂食栏与连接栏的第二出口；饮水管路固定连接在饮水栏内，且设置有保温箱、饮水嘴，保温箱与饮水嘴通过水管连通；食槽固定设置在喂食栏内，且设置有托板、加热板；加热板固定连接在托板上；冲洗装置固定连接在喂食栏内。保温箱和加热板可分别对生猪的饮水和食物进行加热保温，避免低温的饮水和食物影响生猪的肠胃健康，冲洗装置可对食槽进行冲洗，避免滋生细菌引发疾病。

技术研发人员：蒋睿,刘双玲,刘长喜,薛旭,黄茂盛,官鹏,张应超,李志富
受保护的技术使用者：玉溪市江川区畜牧水产站
技术研发日：20231115
技术公布日：2024/6/18
