一种新式日粮机的制作方法

本技术涉及养殖业机械，具体涉及一种新式日粮机。

背景技术：

1、卧式日粮机主要由壳体、主轴、副轴、减速电机、链轮、链条、机架等组成。主轴上焊接螺旋排列的刀臂，刀臂上安装切割刀片，减速电机驱动主轴转动，主轴刀臂上的刀片切割饲草，螺旋排列的刀臂带动饲草旋转并向箱体一端移动，安装在箱体两侧的副轴依靠螺旋叶片将饲草向箱体的另一端推送，使饲草在箱体内不断循环切割、搅拌，完成日粮加工。

2、如图2所示的现有技术原理图，由于主轴旋转方向不变，箱体右侧的饲草被不断顶起，使箱体右侧饲草的高度始终大于箱体左侧的高度，右侧副轴首先接触饲草，在螺旋叶片的推动下，右侧饲草向箱体端部移动，完成循环切割、搅拌。由于左侧饲草高度较低，不能与左侧副轴接触，左侧副轴无法推动左侧饲草参与循环，造成饲草不能充分循环，切割、搅拌效果差，加工时间长，效率低。

技术实现思路

1、基于上述表述，本实用新型提供了一种新式日粮机，以解决现有技术中日粮机结构设计不合理的问题。

2、本实用新型解决上述技术问题的技术方案如下：

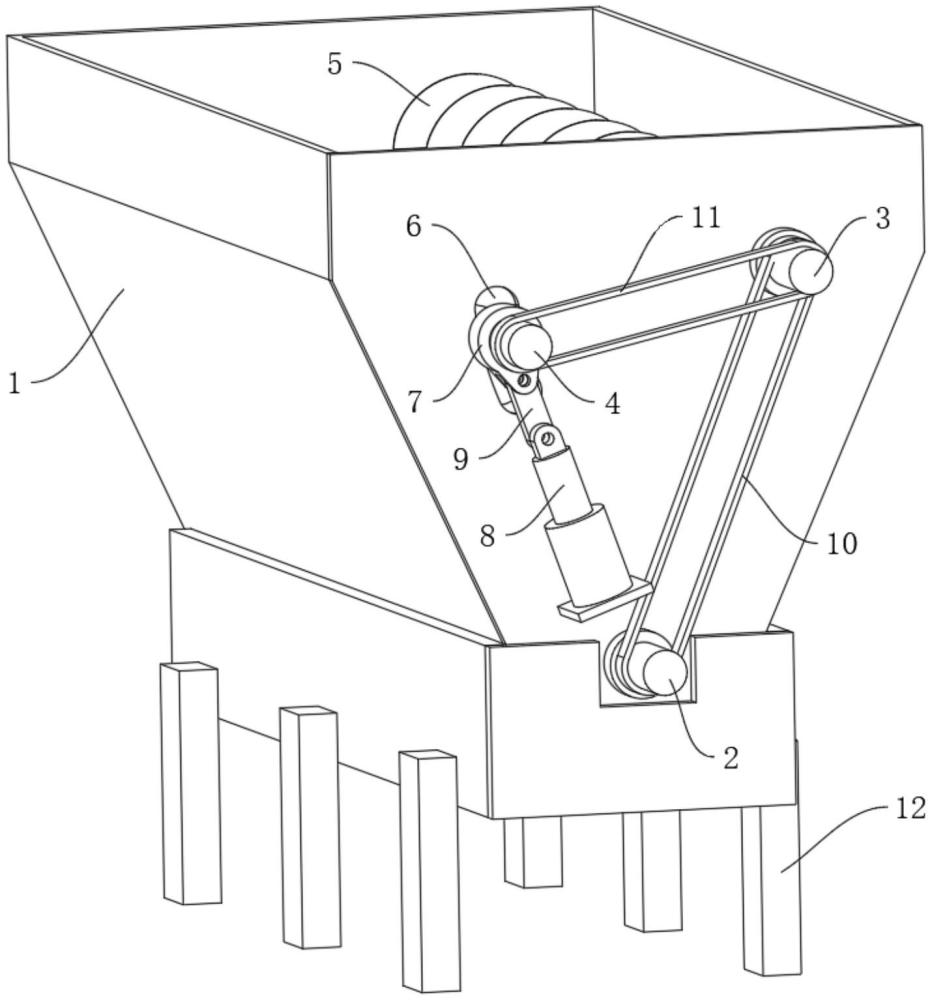

3、一种新式日粮机，包括机架，所述机架上设置有壳体，所述壳体上穿设有主轴、第一副轴、第二副轴，所述主轴、第一副轴、第二副轴端部连接有驱动件，所述主轴、第一副轴、第二副轴上设置有螺旋刀片，所述主轴设置于壳体的底部，所述第一副轴设置于主轴上方位于饲草扬起的一侧，所述第二副轴设置于主轴上方另一侧，所述第二副轴的高度低于第一副轴。

4、在上述技术方案的基础上，本实用新型还可以做如下改进。

5、进一步的，所述壳体两端开设有滑动槽，所述第二副轴两端套接有可在滑动槽内滑移的轴套，所述轴套下方连接有改变轴套高度的抬升装置。

6、进一步的，所述抬升装置包括连杆与液压件，所述液压件固定设置于壳体的侧壁上，所述连杆的两端分别与液压件的输出端以及轴套铰接。

7、进一步的，所述主轴上连接有驱动件，所述主轴与第一副轴之间连接有第一传动带，所述第一副轴与第二副轴之间连接有第二传动带。

8、进一步的，所述滑动槽为以第一副轴为圆心的弧形槽。

9、进一步的，所述第一传动带与第二传动带为皮带或链条。

10、进一步的，定义所述主轴驱动饲草前进方向的端部为前侧，所述壳体在靠近前侧的侧部开设有活动门。

11、与现有技术相比，本申请的技术方案具有以下有益技术效果：

12、本实用新型两侧副轴错落安装，高度不同，保证饲草与副轴同时接触，使两副轴的推料作用都可发挥出来。箱体左右两侧的饲草同时向后移动，循环效果好，饲草得到充分搅拌、切割，整机的工作质量和工作效率得到提高。可调节高度的第二副轴，能提高针对不同类型和饲草处理量的适用性，相应的传动装置设计也进行了简化。

技术特征：

1.一种新式日粮机，包括机架，所述机架上设置有壳体，所述壳体上穿设有主轴、第一副轴、第二副轴，所述主轴、第一副轴、第二副轴端部连接有驱动件，所述主轴、第一副轴、第二副轴上设置有螺旋刀片，其特征在于，所述主轴设置于壳体的底部，所述第一副轴设置于主轴上方位于饲草扬起的一侧，所述第二副轴设置于主轴上方另一侧，所述第二副轴的高度低于第一副轴。

2.根据权利要求1所述的一种新式日粮机，其特征在于，所述壳体两端开设有滑动槽，所述第二副轴两端套接有可在滑动槽内滑移的轴套，所述轴套下方连接有改变轴套高度的抬升装置。

3.根据权利要求2所述的一种新式日粮机，其特征在于，所述抬升装置包括连杆与液压件，所述液压件固定设置于壳体的侧壁上，所述连杆的两端分别与液压件的输出端以及轴套铰接。

4.根据权利要求3所述的一种新式日粮机，其特征在于，所述主轴上连接有驱动件，所述主轴与第一副轴之间连接有第一传动带，所述第一副轴与第二副轴之间连接有第二传动带。

5.根据权利要求4所述的一种新式日粮机，其特征在于，所述滑动槽为以第一副轴为圆心的弧形槽。

6.根据权利要求4所述的一种新式日粮机，其特征在于，所述第一传动带与第二传动带为皮带或链条。

7.根据权利要求1所述的一种新式日粮机，其特征在于，定义所述主轴驱动饲草前进方向的端部为前侧，所述壳体在靠近前侧的侧部开设有活动门。

技术总结
本技术涉及养殖业机械技术领域，具体涉及一种新式日粮机，以解决现有技术中日粮机结构设计不合理的问题；包括机架，机架上设置有壳体，壳体上穿设有主轴、第一副轴、第二副轴，主轴设置于壳体的底部，第一副轴设置于主轴上方位于饲草扬起的一侧，第二副轴设置于主轴上方另一侧，第二副轴的高度低于第一副轴；本技术两侧副轴错落安装，高度不同，保证饲草与副轴同时接触，使两副轴的推料作用都可发挥出来。箱体左右两侧的饲草同时向后移动，循环效果好，饲草得到充分搅拌、切割，整机的工作质量和工作效率得到提高。可调节高度的第二副轴，能提高针对不同类型和饲草处理量的适用性，相应的传动装置设计也进行了简化。

技术研发人员：蒯立军,金录国,潘玉明,郭生保,鱼乾,芒晓琴,张铭杰
受保护的技术使用者：宁夏新大众机械有限公司
技术研发日：20231121
技术公布日：2024/6/18
