兽医用耳标钳的制作方法

本技术属于畜牧，具体涉及兽医用耳标钳。

背景技术：

1、耳标是动物标识之一，用于证明动物身份，承载动物个体信息的标志，加施于动物耳部。常用的耳标由公耳标(也称为主标)和母耳标(也称为辅标)两部分组成；公耳标包括公耳标基板、公耳标柱和公耳标头；公耳标柱的两端分别与公耳标基板和公耳标头连接，使用时采用耳标钳将公耳标头穿透动物耳部、嵌入母耳标、固定耳标，公耳标柱留在动物耳部穿孔内，耳标钳是在动物耳部安装耳标的装置。

2、现有的耳标钳还存在一定缺陷，在穿耳时将需要将标头穿透耳部时保持一段时间的固定，防止伤口撕裂和感染，但现有耳标钳缺少固定装置，只能手动持续按压，导致打标时费时费力，十分劳累，影响工作效率，为此我们提出兽医用耳标钳。

技术实现思路

1、本实用新型的目的在于提供兽医用耳标钳，以解决上述背景技术中提出现有耳标钳缺少固定装置，只能手动持续按压，导致打标时费时费力，十分劳累，影响工作效率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：兽医用耳标钳，包括右握把、右连接杆、连接轴、标头钉和基板，所述右握把表面设有弹性开关，所述弹性开关内部开设有第一滑槽，所述第一滑槽内部设有第一滑块，所述第一滑块和第一滑槽滑动连接，所述第一滑块两侧固定有第二滑块，所述第二滑块设于第二滑槽内部，所述第二滑槽和第二滑块滑动连接，所述第二滑块两端固定有第二弹簧，所述第二弹簧也设于第二滑槽内部两端。

3、优选的，所述右握把一端固定有右连接杆，所述右连接杆端头固定有标头钉。

4、优选的，所述右连接杆中段设有连接轴，所述连接轴和右连接杆转动连接，所述连接轴表面还转动连接有左连接杆。

5、优选的，所述左连接杆一侧固定有左握把，所述左握把底部一侧设有转动块，所述转动块一侧设有固定杆，所述固定杆和转动块转动连接。

6、优选的，所述固定杆端头开设有容纳槽，所述容纳槽内部固定有第一弹簧。

7、优选的，所述第一弹簧一侧固定有楔形扣，所述楔形扣也设于容纳槽内部，所述容纳槽和楔形扣滑动连接。

8、优选的，所述楔形扣端头部位也设于第一滑槽内部，所述楔形扣和第一滑槽滑动连接，所述楔形扣也设于第一滑块一侧。

9、优选的，所述左连接杆端头设有基板，所述基板表面设有温度传感器，所述左连接杆一侧还嵌设有led屏，所述温度传感器和led屏通过导线进行电性连接。

10、与现有技术相比，本实用新型的有益效果是：

11、1、通过设有的握把、连接杆、连接轴、标头钉、基板、固定杆、容纳槽、弹簧、滑槽、滑块和楔形扣，在传统耳标钳内引入固定结构，只需要转动固定杆将楔形卡入第一滑槽，即可将两个握把固定，从而持续对标头钉和基板加力，方便安装耳标的同时，无需双手持续加力，极大的降低了劳动强度，并且能使标头安装过程保持稳定，防止伤口撕裂和感染，从而提高了安装耳标的成功率和效率。

12、2、通过设有的温度传感器在穿耳时紧贴动物耳部，对其体温进行持续监测，并将数据显示在led屏表面，方便操作者对动物的健康状况和情绪进行监测，从而及时调整操作方式，提高了本装置的实用性和便利性。

技术特征：

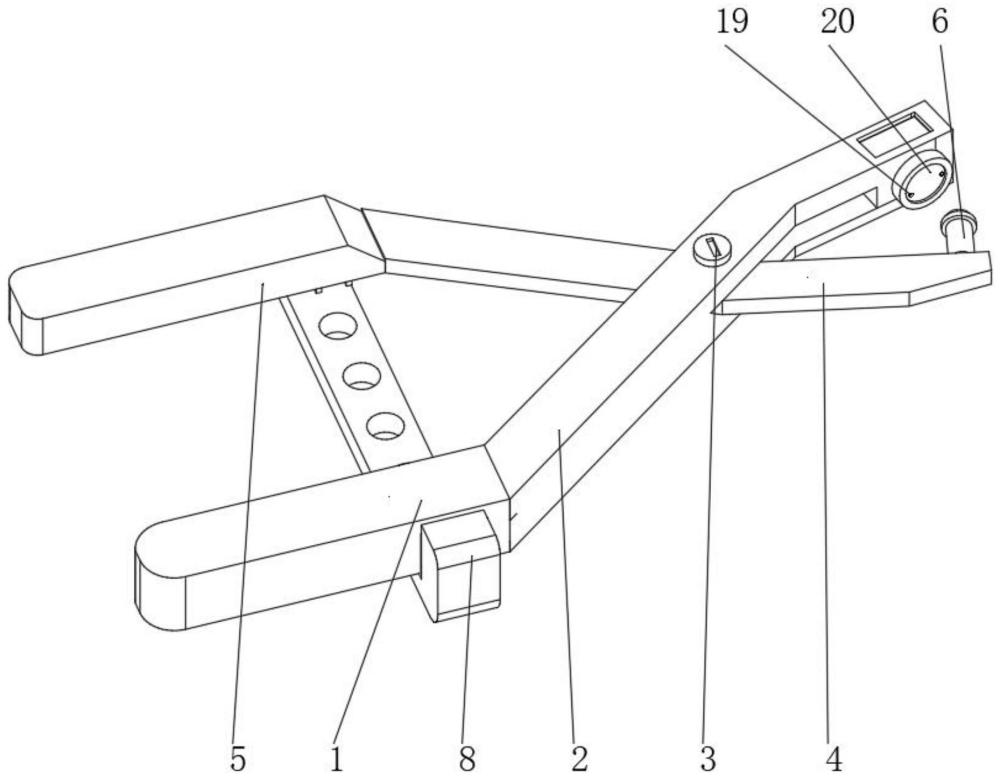

1.兽医用耳标钳，包括右握把(1)、右连接杆(2)、连接轴(3)、标头钉(6)和基板(20)，其特征在于：所述右握把(1)表面设有弹性开关(12)，所述弹性开关(12)内部开设有第一滑槽(13)，所述第一滑槽(13)内部设有第一滑块(14)，所述第一滑块(14)和第一滑槽(13)滑动连接，所述第一滑块(14)两侧固定有第二滑块(15)，所述第二滑块(15)设于第二滑槽(16)内部，所述第二滑槽(16)和第二滑块(15)滑动连接，所述第二滑块(15)两端固定有第二弹簧(17)，所述第二弹簧(17)也设于第二滑槽(16)内部两端。

2.根据权利要求1所述的兽医用耳标钳，其特征在于：所述右握把(1)一端固定有右连接杆(2)，所述右连接杆(2)端头固定有标头钉(6)。

3.根据权利要求2所述的兽医用耳标钳，其特征在于：所述右连接杆(2)中段设有连接轴(3)，所述连接轴(3)和右连接杆2转动连接，所述连接轴(3)表面还转动连接有左连接杆(4)。

4.根据权利要求3所述的兽医用耳标钳，其特征在于：所述左连接杆(4)一侧固定有左握把(5)，所述左握把(5)底部一侧设有转动块(7)，所述转动块(7)一侧设有固定杆(8)，所述固定杆(8)和转动块(7)转动连接。

5.根据权利要求4所述的兽医用耳标钳，其特征在于：所述固定杆(8)端头开设有容纳槽(9)，所述容纳槽(9)内部固定有第一弹簧(10)。

6.根据权利要求5所述的兽医用耳标钳，其特征在于：所述第一弹簧(10)一侧固定有楔形扣(11)，所述楔形扣(11)也设于容纳槽(9)内部，所述容纳槽(9)和楔形扣(11)滑动连接。

7.根据权利要求6所述的兽医用耳标钳，其特征在于：所述楔形扣(11)端头部位也设于第一滑槽(13)内部，所述楔形扣(11)和第一滑槽(13)滑动连接，所述楔形扣(11)也设于第一滑块(14)一侧。

8.根据权利要求4所述的兽医用耳标钳，其特征在于：所述左连接杆(4)端头设有基板(20)，所述基板(20)表面设有温度传感器(19)，所述左连接杆(4)一侧还嵌设有led屏(18)，所述温度传感器(19)和led屏(18)通过导线进行电性连接。

技术总结
本技术公开了畜牧技术领域的兽医用耳标钳，包括右握把、右连接杆、连接轴、标头钉和基板，右握把表面设有弹性开关，弹性开关内部开设有第一滑槽，第一滑槽内部设有第一滑块，第一滑块和第一滑槽滑动连接，第一滑块两侧固定有第二滑块，通过设有的握把、连接杆、连接轴、标头钉、基板、固定杆、容纳槽、弹簧、滑槽、滑块和楔形扣，在传统耳标钳内引入固定结构，只需要转动固定杆将楔形卡入第一滑槽，即可将两个握把固定，从而持续对标头钉和基板加力，方便安装耳标的同时，无需双手持续加力，极大的降低了劳动强度，并且能使标头安装过程保持稳定，防止伤口撕裂和感染，从而提高了安装耳标的成功率和效率。

技术研发人员：白启东,赵晓明,张振杰,霍桂岭,闫铁军
受保护的技术使用者：白启东
技术研发日：20231122
技术公布日：2024/7/25
