一种虫情迁移测报装置的制作方法

本技术涉及虫情监测，具体为一种虫情迁移测报装置。

背景技术：

1、本部分的陈述仅仅是提供了与本实用新型相关的背景技术信息，不必然构成在先技术。

2、农业、牧业以及林业等环境中需要对虫情进行监测和预报，获取一个区域内的害虫信息，例如害虫类型、种类、数量、迁徙情况等，而害虫的种类繁多，目前的虫情测报装置通过将害虫铺集风干后，由人工注意分辨害虫类型等信息，效率低下，一些装置虽然能够利用图像识别的方式，辅助人工获取虫害信息，但需要将昆虫平铺在一个平面从而获得所需的图像，导致虫情测报的效率不理想。

技术实现思路

1、为了解决上述背景技术中存在的技术问题，本实用新型提供一种虫情迁移测报装置，在捕捉仓的下方空间设置被振动元件带动的存储盒，烘干的昆虫被收集后送入存储盒中，在振动元件的作用下，昆虫能够尽可能均匀的分布在存储盒中，从而被存储盒上方固定的图像采集模块获取图像信息，用于后续的图像识别过程。

2、为了实现上述目的，本实用新型采用如下技术方案：

3、本实用新型的提供一种虫情迁移测报装置，包括：

4、捕捉仓，具有诱虫模块、电极和收集盘，用于吸引并捕捉昆虫；

5、存储盒，位于捕捉仓下方空间，上表面开口，内侧底面设有基底层，下底面连接振动元件，用于接收来自收集盘的昆虫，在振动元件的带动下使昆虫均布在存储盒内的基底层上；

6、图像采集模块，位于存储盒上方空间，用于获取存储盒内的昆虫图像，实现虫情测报。

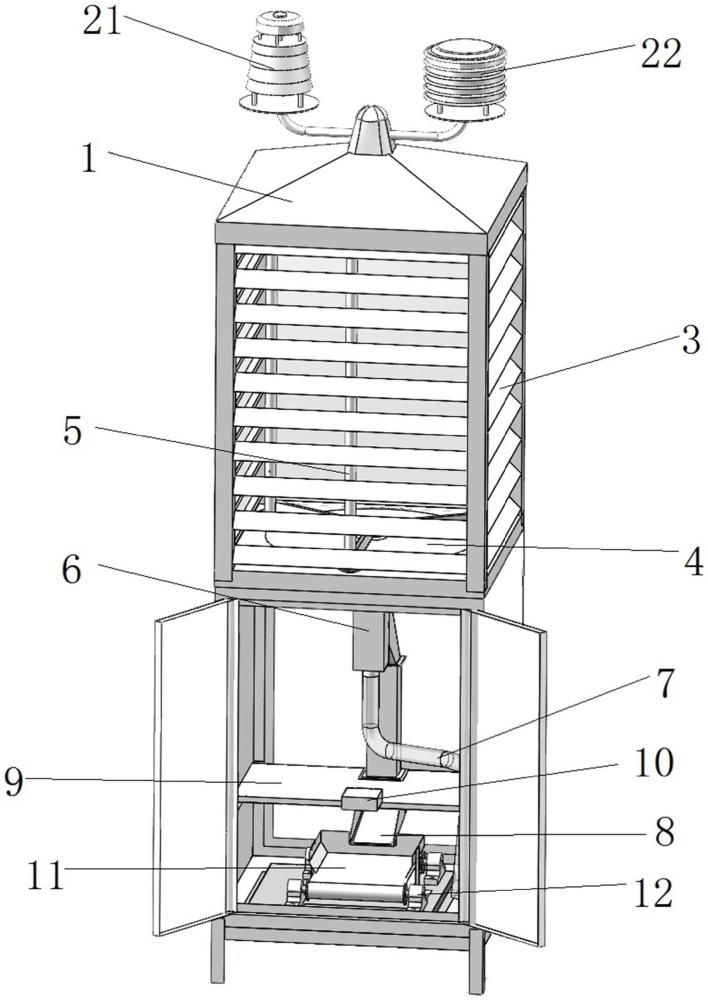

7、进一步的，捕捉仓为空心结构，顶部设有诱虫模块，内部设置电极和收集盘，外表面设有风窗，下方空间容纳烘干仓、风管、图像采集模块以及带有振动元件的存储盒。

8、进一步的，诱虫模块包括光诱虫模块，声波诱虫模块，以及气味诱虫模块中的至少一种。

9、进一步的，风窗为百叶窗结构，能够根据温度变化或设定的时间周期，改变百叶窗结构的开度。

10、进一步的，收集盘位于捕捉仓内侧底部，并连接多个电极，收集盘中心具有开孔，开孔与烘干仓连接，收集盘具有朝向开孔的设定倾斜度。

11、进一步的，烘干仓内具有加热元件和风机，加热元件产生热量，风机提供空气流动的动力，使空气经收集盘的开孔进入烘干仓，并经风管排出。

12、进一步的，烘干仓和图像采集模块均固定在支撑板上，支撑板下方设有存储盒，烘干仓的出口设有分布口，分布口的开口朝向存储盒上方。

13、进一步的，存储盒底部连接振动元件，振动元件根据烘干仓内昆虫的重量产生相应的振动幅度和频率，带动存储盒产生振动，对昆虫进行均布。

14、进一步的，还具有传感器模块，用于获取装置所在位置的气象信息，并上传至虫情测报监控平台。

15、进一步的，还具有无线智能终端，用于将图像采集模块获取的图像信息上传至虫情测报监控平台。

16、与现有技术相比，以上一个或多个技术方案存在以下有益效果：

17、1、在捕捉仓的下方空间设置被振动元件带动的存储盒，烘干的昆虫被收集后送入存储盒中，在振动元件的作用下，昆虫能够尽可能均匀的分布在存储盒中，从而被存储盒上方固定的图像采集模块获取图像信息，用于后续的图像识别过程，使得既有的图像识别算法能够更好的发挥作用，从而提升虫情测报的效率。

18、2、装置获取的气象信息和图像数据通过上传至虫情测报监控平台，能够获取一个区域内多个装置所在测点的虫情信息，结合相关虫情迁移信息网的信息，实现虫情迁移预报功能。

技术特征：

1.一种虫情迁移测报装置，其特征在于：包括：

2.如权利要求1所述的一种虫情迁移测报装置，其特征在于：所述捕捉仓为空心结构，顶部设有诱虫模块，内部设置电极和收集盘，外表面设有风窗，下方空间容纳烘干仓、风管、图像采集模块以及带有振动元件的存储盒。

3.如权利要求1所述的一种虫情迁移测报装置，其特征在于：所述诱虫模块包括光诱虫模块，声波诱虫模块，以及气味诱虫模块中的至少一种。

4.如权利要求2所述的一种虫情迁移测报装置，其特征在于：所述风窗为百叶窗结构。

5.如权利要求2所述的一种虫情迁移测报装置，其特征在于：所述收集盘位于捕捉仓内侧底部，并连接多个电极，收集盘中心具有开孔，开孔与烘干仓连接，收集盘具有朝向开孔的设定倾斜度。

6.如权利要求2所述的一种虫情迁移测报装置，其特征在于：所述烘干仓内具有加热元件和风机，加热元件产生热量，风机提供空气流动的动力，使空气经收集盘的开孔进入烘干仓，并经风管排出。

7.如权利要求6所述的一种虫情迁移测报装置，其特征在于：所述烘干仓和图像采集模块均固定在支撑板上，支撑板下方设有存储盒，烘干仓的出口设有分布口，分布口的开口朝向存储盒上方。

8.如权利要求1所述的一种虫情迁移测报装置，其特征在于：所述存储盒底部连接振动元件，振动元件根据烘干仓内昆虫的重量产生相应的振动幅度和频率，带动存储盒产生振动，对昆虫进行均布。

9.如权利要求1所述的一种虫情迁移测报装置，其特征在于：还具有传感器模块，用于获取装置所在位置的气象信息，并上传至虫情测报监控平台。

10.如权利要求1所述的一种虫情迁移测报装置，其特征在于：还具有无线智能终端，用于将图像采集模块获取的图像信息上传至虫情测报监控平台。

技术总结
本技术涉及一种虫情迁移测报装置，包括捕捉仓、存储盒和图像采集模块，存储盒上表面开口，内侧底面设有基底层，下底面连接振动元件，在振动元件的带动下使昆虫均布在存储盒内的基底层上。烘干的昆虫被收集后送入存储盒中，在振动元件的作用下，昆虫能够尽可能均匀的分布在存储盒中，从而被存储盒上方固定的图像采集模块获取图像信息，用于后续的图像识别过程，使得既有的图像识别算法能够更好的发挥作用，从而提升虫情测报的效率。

技术研发人员：李申伟,王月亮,张鲁杰,郝阳,宋丽俊,徐兴祯
受保护的技术使用者：山东华特智慧技术有限公司
技术研发日：20231127
技术公布日：2024/6/20
