一种猪饲料喂料装置的制作方法

本技术涉及猪饲料，特别涉及一种猪饲料喂料装置。

背景技术：

1、猪饲料通常是由蛋白质饲料、能量饲料、粗饲料、青绿饲料、青贮饲料、矿物质饲料和饲料添加剂组成的饲养家猪的饲料，按类别分：全价料、浓缩料和预混料，全价料是由蛋白质饲料、能量饲料、粗饲料和添加剂四部分组成的配合料，市场上销售的全价料主要是经过机器加工制粒的颗粒状饲料，部分为膨化颗粒料，能直接用于饲喂饲养对象，能全面满足饲喂对象的营养需要，在使用时，通过喂料装置将猪饲料对猪进行喂料工作。

2、现有的喂料装置在进行使用时，喂料筒内部长时间残留的猪饲料易发生变质，且难以进行清理。

3、为此，提出一种猪饲料喂料装置。

技术实现思路

1、有鉴于此，本实用新型实施例希望提供一种猪饲料喂料装置，以解决或缓解现有技术中存在的技术问题，至少提供一种有益的选择。

2、本实用新型实施例的技术方案是这样实现的：一种猪饲料喂料装置，包括主体机构，以及设置于所述主体机构一侧的喂料机构，主体机构，其包括：喂料板，设置于所述喂料板一侧的直线滑轨，设置于所述直线滑轨顶部的连接板，设置于所述连接板底部的刮除板，设置于所述喂料板内部的喂料槽，以及设置于所述喂料槽底部一侧的下料槽。

3、在一些实施例中，所述喂料板一侧设置有安装板，所述安装板顶部设置有分隔板。

4、在一些实施例中，所述安装板一侧设置有收集箱，所述收集箱内部设置有收集槽。

5、在一些实施例中，喂料机构，其包括：喂料筒，设置于所述喂料筒一侧的减速电机，设置于所述减速电机输出端的推动板，以及设置于所述喂料筒一侧的出料管。

6、在一些实施例中，所述喂料筒顶部一侧设置有进料口，所述进料口顶部设置有进料斗。

7、在一些实施例中，所述喂料筒底部设置有支撑架，所述支撑架一侧设置有支撑板。

8、本实用新型实施例由于采用以上技术方案，其具有以下优点：

9、1.一种猪饲料喂料装置，在进行使用时，直线滑轨通过连接板带动喂料板内部的刮除板进行移动，将喂料板内部喂料槽内部残留的猪饲料刮除并推动至喂料槽一侧，通过下料槽进行出料，防止猪饲料长时间残留发生变质，且方便进行清理。

10、2.一种猪饲料喂料装置，将猪饲料通过进料斗进入进料口内部后掉入喂料筒内部，减速电机带动推动板将猪饲料进行推动，通过喂料筒一侧的出料管对猪饲料进行出料，方便快捷。

11、上述概述仅仅是为了说明书的目的，并不意图以任何方式进行限制。除上述描述的示意性的方面、实施方式和特征之外，通过参考附图和以下的详细描述，本实用新型进一步的方面、实施方式和特征将会是容易明白的。

技术特征：

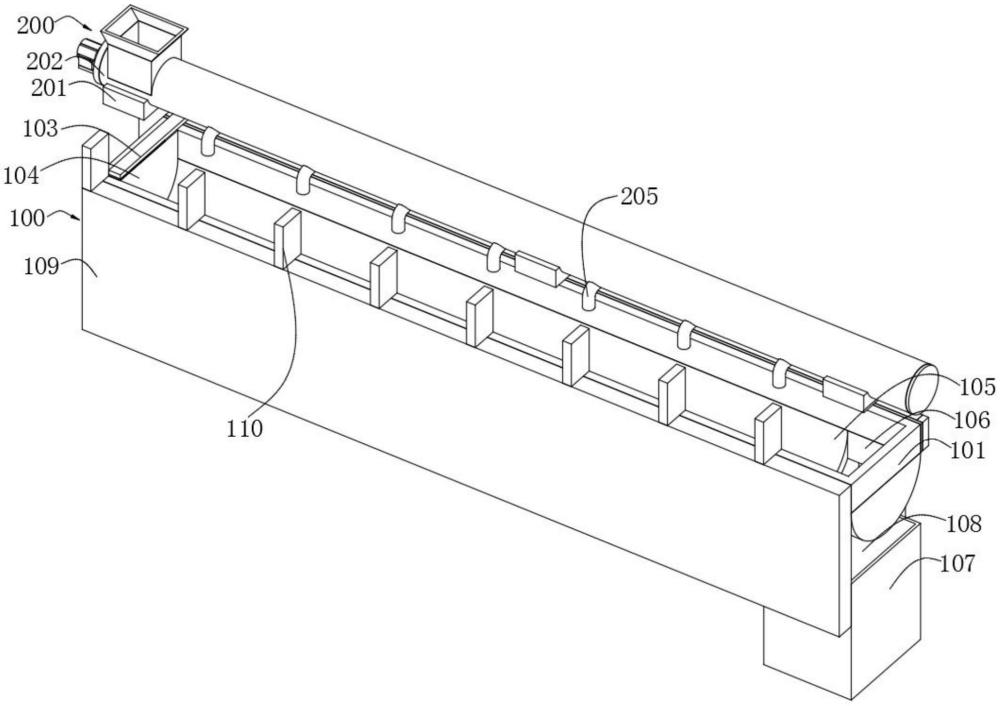

1.一种猪饲料喂料装置，包括主体机构(100)，以及设置于所述主体机构(100)一侧的喂料机构(200)，其特征在于：主体机构(100)，其包括：喂料板(101)，设置于所述喂料板(101)一侧的直线滑轨(102)，设置于所述直线滑轨(102)顶部的连接板(103)，设置于所述连接板(103)底部的刮除板(104)，设置于所述喂料板(101)内部的喂料槽(105)，以及设置于所述喂料槽(105)底部一侧的下料槽(106)。

2.根据权利要求1所述的一种猪饲料喂料装置，其特征在于：所述喂料板(101)一侧设置有安装板(109)，所述安装板(109)顶部设置有分隔板(110)。

3.根据权利要求2所述的一种猪饲料喂料装置，其特征在于：所述安装板(109)一侧设置有收集箱(107)，所述收集箱(107)内部设置有收集槽(108)。

4.根据权利要求3所述的一种猪饲料喂料装置，其特征在于：喂料机构(200)，其包括：喂料筒(202)，设置于所述喂料筒(202)一侧的减速电机(203)，设置于所述减速电机(203)输出端的推动板(204)，以及设置于所述喂料筒(202)一侧的出料管(205)。

5.根据权利要求4所述的一种猪饲料喂料装置，其特征在于：所述喂料筒(202)顶部一侧设置有进料口(206)，所述进料口(206)顶部设置有进料斗(207)。

6.根据权利要求4或5所述的一种猪饲料喂料装置，其特征在于：所述喂料筒(202)底部设置有支撑架(201)，所述支撑架(201)一侧设置有支撑板。

技术总结
本技术提供了一种猪饲料喂料装置，包括主体机构，以及设置于所述主体机构一侧的喂料机构，主体机构，其包括：喂料板，设置于所述喂料板一侧的直线滑轨，设置于所述直线滑轨顶部的连接板，设置于所述连接板底部的刮除板，设置于所述喂料板内部的喂料槽，以及设置于所述喂料槽底部一侧的下料槽，所述喂料板一侧设置有安装板，所述安装板顶部设置有分隔板，所述安装板一侧设置有收集箱，所述收集箱内部设置有收集槽；本技术在进行使用时，直线滑轨通过连接板带动喂料板内部的刮除板进行移动，将喂料板内部喂料槽内部残留的猪饲料刮除并推动至喂料槽一侧，通过下料槽进行出料，防止猪饲料长时间残留发生变质，且方便进行清理。

技术研发人员：林辉,马莉,曹琦
受保护的技术使用者：安徽深农农牧科技有限公司
技术研发日：20231201
技术公布日：2024/9/9
